双色防滑柄一字螺丝刀三维结构

　　这款一字螺丝刀的三维结构完整还原了手动旋拧工具的核心功能逻辑，建模过程中优先匹配产线装配、设备维保、家用拆装等多场景的实际使用需求，没有做多余的装饰性结构，每一处几何特征都对应实际使用中的受力与操作要求。从结构拆分来看，模型包含刀杆与手柄两大核心组件，刀杆采用贯通式嵌装设计，金属杆体直接贯穿手柄内部的支撑骨架，避免大扭矩旋拧时出现刀杆与手柄相对打滑、脱出的问题，这也是工业级手动工具区别于民用低端产品的核心结构特征。刀头部分做了标准一字楔面处理，楔角匹配常规一字螺钉的槽口尺寸，建模时特意保留了刀头与槽口接触的配合面公差带，实际装配场景中，这个公差带需要控制在0.02-0.05mm区间，间隙过大会导致旋拧时槽口崩边，

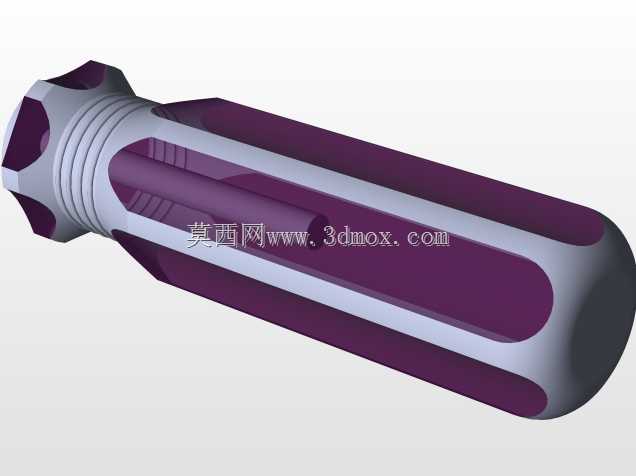

　　过盈则会出现刀头卡滞无法顺利插入螺钉槽的问题。手柄部分采用双色双材质的包覆结构，内层为硬质工程塑料支撑骨架，直接与刀杆嵌装连接，承担扭矩传递的核心受力，外层为软质防滑包覆层，表面做了纵向防滑筋与弧形握持凹陷，握持区域的直径按照成年人手掌握持的舒适区间设置，径向尺寸在30-38mm之间渐变，靠近刀杆的位置做了直径收窄的止挡凸缘，防止旋拧过程中手部向前滑移碰到工件表面。手柄尾部做了平面承压设计，当需要施加轴向顶紧力的时候，手掌可以直接抵在尾部平面施力，不会出现局部应力集中硌手的问题。从安装边界来看，这款螺丝刀整体长度控制在200mm左右，其中刀杆外露长度约100mm，手柄长度约100mm，刀杆直径6mm，

　　能够覆盖M2-M6规格的一字螺钉拆装需求，在狭小设备舱内操作时，刀杆的长度可以避开周边突出的元器件与结构件，不需要额外调整工件位置就能完成螺钉拆装。建模过程中对配合面做了精细化处理，刀杆与手柄嵌装的位置设置了周向防滑滚花结构，滚花的齿距与深度按照实际注塑嵌装的工艺要求设置，保证注塑成型后硬质塑料可以充分填充滚花间隙，形成足够的周向抗扭阻力。手柄表面的分模线位置做了隐藏处理，设置在握持时不会接触到的侧面棱线位置，避免合模痕影响握持手感。从实际应用场景出发，这款工具既可以用于电子设备组装产线上的小扭矩螺钉紧固，也可以用于机械设备日常维保中的螺钉拆装，软质包覆层在长时间握持操作时可以减少手部的摩擦压力，即使手上沾有少量油污，

　　防滑筋结构也能提供足够的握持摩擦力，不会出现打滑脱手的问题。刀杆部分的长径比经过优化，既保证了足够的扭转刚度，在施加最大12N·m扭矩时不会出现杆体弯曲变形，也避免了杆体过粗导致无法伸入狭小螺钉孔位的问题。刀头的端部做了微小的倒角处理，对准螺钉槽口的时候可以自动导正，不需要刻意调整角度就能顺利插入槽口，提升拆装操作的效率。在结构验证阶段，通过运动仿真可以模拟不同握持角度下的施力效果，当手部与刀杆轴线呈15度夹角施力时，手柄的弧形曲面依然可以与手掌完全贴合，受力均匀分布在整个握持区域，不会出现局部压强过大的问题。手柄上的防滑槽深度设置为1.5mm，既可以提供足够的防滑阻力，也不会因为槽深过大导致积灰、难以清理的问题，适配车间多尘、多油污的使用环境。
