多槽式带轮传动滑轮结构设计

项目分类:通用五金配件 发布时间:2022-07-14 ID:683748
  • 多槽式带轮传动滑轮结构设计

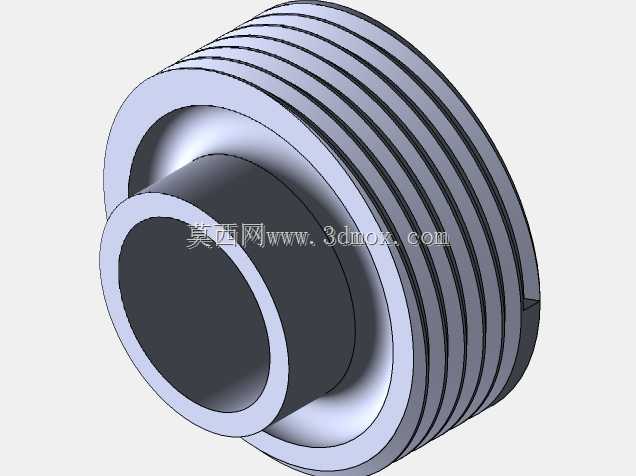

  这款多槽式传动滑轮,主要适配多楔带同步传动场景,在轻工输送设备、小型自动化生产线、办公传动机构、家用器械传动单元中都有广泛应用,核心作用是通过多槽啮合增大带与轮的接触摩擦力,降低单槽传动的打滑概率,同时可在紧凑安装空间内实现稳定的动力传递,相比单槽V带轮,同等轮径下可传递的扭矩提升40%以上,且传动过程中的振动更小,运行噪音更低。从结构设计来看,轮体采用一体式台阶轴孔设计,一侧带定位凸台,安装时凸台端面可直接贴合安装基准面,省去额外的轴套定位环节,轴孔与安装轴采用间隙配合,公差控制在H7级别,既保证装配时的顺畅度,又能避免运行过程中出现径向窜动。轮缘部分均匀分布6道梯形传动槽,槽型角度匹配标准多楔带的楔角尺寸,槽底做了R0.

  5的圆角过渡,避免应力集中导致的带体磨损,槽与槽之间的筋板厚度经过受力校核,在满负载传动时筋板的形变控制在0.02mm以内,不会出现槽型变形导致的带体跳齿问题。轮体的辐板部分采用等厚设计,厚度根据传递扭矩计算确定,既保证整体结构强度,又尽可能控制轮体自重,降低转动惯量,减少设备启动瞬间的负载冲击。安装边界方面,轮体的最大外径根据传动比需求确定,轴向总长度匹配多楔带的总宽度,凸台外径比轴孔直径大1.5倍,保证定位端面的接触面积足够,安装时轴端的固定可采用轴端挡圈或者紧定螺钉的方式,轮体的动平衡等级按照G6.3级别设计,适配最高3000rpm的线速度运行需求,完全满足常规中小型传动设备的转速要求。在实际选型应用中,

  这类多槽滑轮可根据传动功率的大小匹配对应槽数的带体,当设备需要在短中心距下实现较大传动比传递时,多槽结构的优势尤为明显,不会出现单槽带在小带轮包角下打滑的问题。设计过程中,轮体的槽距公差严格控制在±0.05mm以内,保证每一道槽都能和带体的楔面均匀接触,避免局部受力过大导致的带体过早老化,轴孔的键槽尺寸按照标准平键规格设计,可根据实际传递扭矩选择是否加装平键传递扭矩,轻载场景下也可仅靠紧定螺钉固定,降低装配复杂度。轮体的材质通常选用工程塑料或者铝合金,工程塑料材质自重更轻、运行噪音低,适合办公设备、家用器械这类对噪音控制要求高的场景;铝合金材质强度更高、散热性好,适合连续运行的工业自动化输送场景,两种材质的结构尺寸完全一致,

  可根据实际使用场景互换选用。在装配调试环节,需要保证两个配对带轮的槽型对齐,偏差不超过0.1mm,避免带体运行过程中出现偏磨,张紧力调整到带体下压10-15mm的变形量即可,过紧会加剧轴承受力,过松则容易出现打滑。这类滑轮的结构没有冗余设计,所有尺寸都围绕传动稳定性、安装便捷性、使用寿命三个核心维度确定,没有多余的装饰性结构,完全满足工业零部件的实用化设计要求,在各类需要稳定动力传递的中小型设备中都能适配使用。
