十七英寸铝合金乘用车轮毂结构设计

　　该车轮结构面向普通乘用车换装与底盘配套场景，主要承担轮胎支承、制动力矩传递、转向载荷导向以及行驶冲击缓冲等任务。模型以17英寸轮辋为核心边界，轮辋筒体采用连续回转结构，外侧保留胎圈座、轮缘和槽底过渡区域，能够为无内胎轮胎提供稳定的安装与密封位置；内侧通过盘状轮辐与中心安装座连接，使轮胎接地点产生的径向力、侧向力和驱动制动扭矩能够沿轮辐汇聚至轮毂轴承端面。

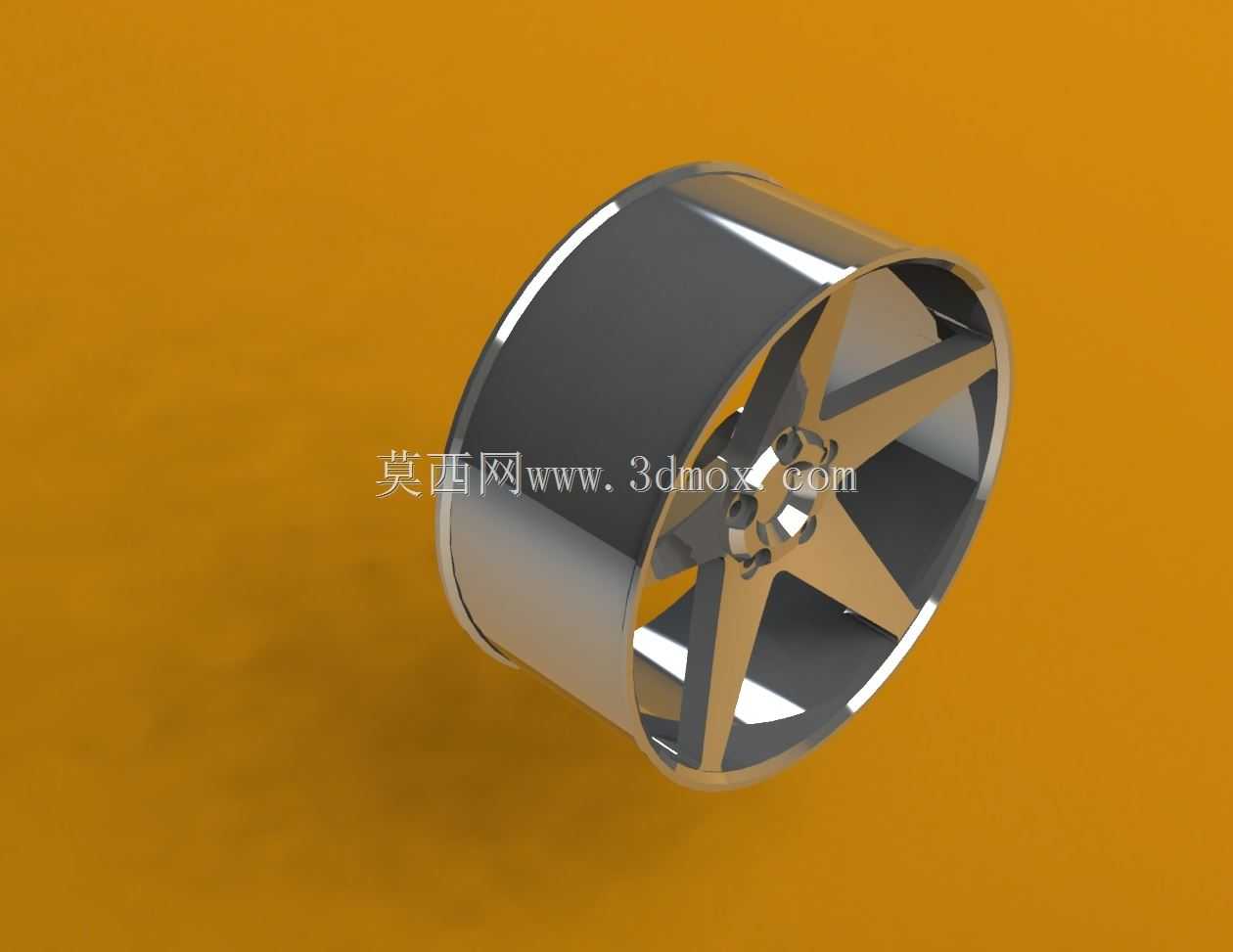

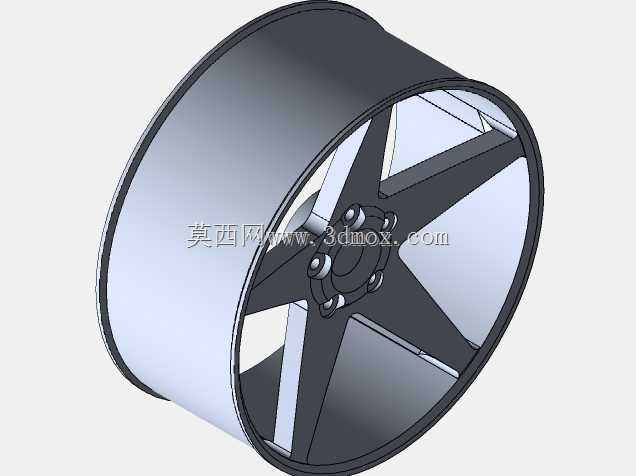

　　结构上采用五辐式布置，轮辐从中心座向外呈放射状展开，辐条截面带有明显厚度和拔模过渡，既照顾铸造或锻造成形时金属流动，也避免应力在辐条根部集中。中心区域设置轮毂配合孔与周向螺栓孔，螺栓孔周围保留凸台，用于分散螺母压紧力；中心孔与车轴法兰形成定位关系，装配时可控制车轮回转中心与轴承轴线重合。轮辐之间的大开口并非单纯造型处理，它为制动盘和卡钳留出散热通道，长距离制动时热空气可从开口快速散出，同时也减少非悬挂质量。

　　从外形尺寸看，17英寸规格对应轮辋名义直径，建模时需要同步约束轮辋宽度、法兰面位置、螺栓孔分布圆、中心孔直径和偏距。偏距决定轮辐安装面相对轮辋中心线的位置，直接影响轮胎与减振器、转向节、翼子板之间的间隙；若偏距偏差过大，可能出现轮胎擦碰悬架或轮眉、轴承力臂增大、转向回正特性改变等问题。螺栓孔数量和分布圆直径则决定车轮与车轴法兰的互换性，孔位需按圆周均布控制，螺母座面应与螺栓轴线保持垂直。

　　设计思路上，轮辋筒体壁厚在轮缘、胎圈座和槽底位置并不完全相同，轮缘处承受轮胎拆装和侧向冲击，通常保留较高刚度；槽底区域服务于轮胎装拆，需要保留足够下沉空间。轮辐与轮辋交接处采用圆滑过渡，减少铸造缺陷和疲劳裂纹萌生点；外露表面可进行抛光或亮面处理，但结构建模不能只追求视觉效果，仍需保证背面避让、平衡块安装空间以及气门嘴穿孔位置合理。

　　在整车应用中，这类轮毂需要同时满足静态承载、弯道侧倾、制动扭矩和路面冲击等复合工况。三维建模时可先建立回转基准，再完成轮辋截面扫掠，随后按螺栓圆绘制中心座和五辐特征，最后补充倒角、螺母座、气门嘴孔和散热开口。对于结构设计人员，该模型可用于检查轮胎包络、悬架间隙、制动系统避让和装配工艺；对于选型人员，则可直观核对轮辐造型、安装边界与整车姿态之间的关系。
