蓝牙智能小车Arduino控制承载底板

　　这块承载底板是为蓝牙遥控Arduino小车搭建的核心安装基板，在小型移动机器人实训平台、桌面级智能车竞赛作品、创客教学演示装置里承担主控固定与外设排布的作用。做这类小车结构时，最先要卡住的不是外观造型，而是主控板的安装孔位边界：Arduino板四角固定孔的中心距、USB接口与电源插座的外伸尺寸、排针引脚的排布方向，都要在底板上提前预留避让空间，避免装配后插线被车架横梁挡住，或者更换主控时需要额外打孔扩孔。

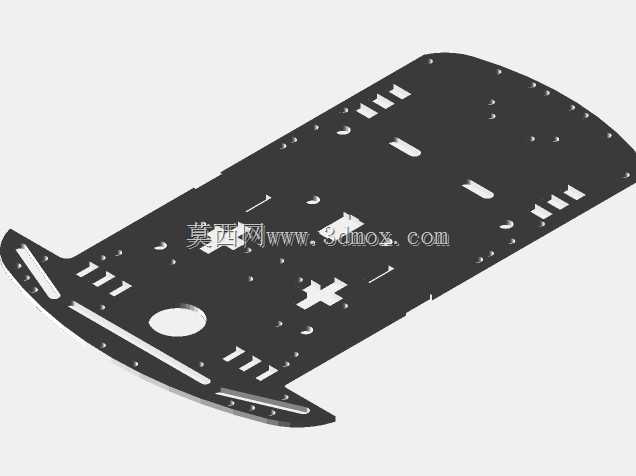

　　底板的轮廓随小车底盘的安装空间收边，四角做了圆角过渡，防止装配调试时锐角剐蹭导线绝缘层；板面按照功能分区划开区域：主控安置区居中布置，让两侧引出的传感器接线、电机驱动接线长度尽量均等，减少走线交叉；蓝牙模块的安装位特意远离电机驱动板与动力线束，降低电机启停时的电磁干扰对无线通讯信号的影响，轮组安装的连接柱位在底板四角对应位置，孔位同轴度直接决定车轮运转时是否出现偏磨、跑偏。

　　设计过程中先把整车的装配层级捋顺：最下层是电机与轮组的固定支架，中间层是电池仓，上层就是这块控制底板，三层之间用铜柱支撑留出散热间隙，避免锂电池充放电的热量、驱动板工作的热量直接堆积在主控板下方。底板上的开孔不止固定孔，还预留了走线槽位与扎带固定孔，传感器线束可以顺着板面预设的路径归集，不会散落在轮组活动范围内被车轮卷扯。

　　实际调试场景里，这块底板还要兼顾反复拆装的需求：实训教学中学员经常需要更换传感器、重接线束，所有固定孔都做了沉台处理，锁紧螺丝后螺丝头部不高出板面，上层叠加扩展板时不会出现顶起、贴合不严的问题。底板边缘预留的扩展孔位可以兼容超声波传感器支架、红外循迹模块的安装，不用二次加工就能完成小车功能迭代。板面的承重厚度经过权衡，过薄会在小车加速、制动时产生挠曲，影响主控上陀螺仪的检测精度，过厚则会增加整车自重，缩短蓝牙遥控的续航时长，最终选取的厚度既保证板面平面度，也把整车重心控制在合理区间，避免小车急转弯时出现侧翻。

　　从结构验证的角度，建模时先完成整车干涉检查：确认底板所有孔位和下层铜柱、上层扩展板的引脚无干涉，电池更换路径不被底板遮挡，蓝牙天线的朝向无金属遮挡，保证遥控通讯距离稳定。底板和车架的连接位设置了长条形调节孔，小范围调整主控的前后重心位置，适配不同重量的电池配置，让四轮抓地力尽量均匀，起步与制动的姿态更平稳。
