双刀双掷翘板电源切换开关结构

项目分类:通讯工具类 发布时间:2022-07-14 ID:683931
  • 双刀双掷翘板电源切换开关结构
  • 双刀双掷翘板电源切换开关结构

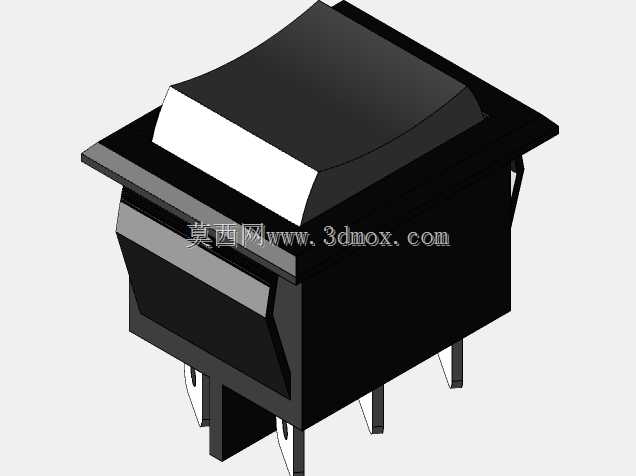

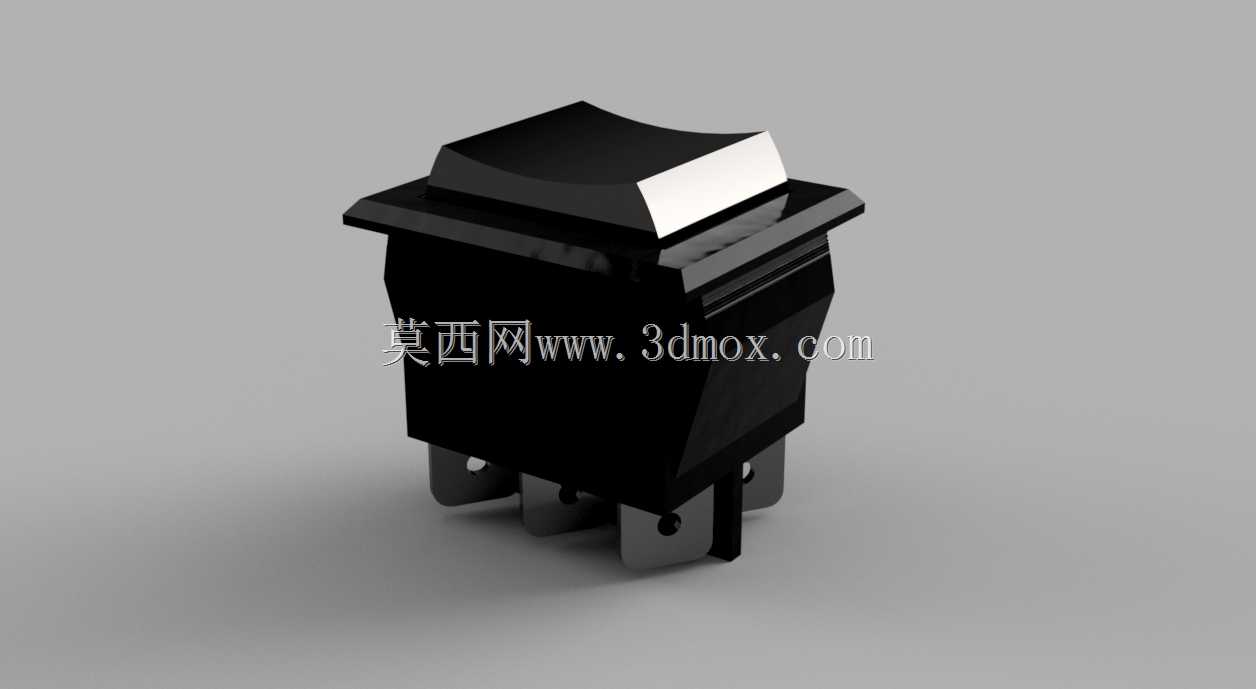

  这类双刀双掷翘板式开关在通讯设备、测试仪器、小型控制柜以及桌面电子装置中使用频率很高,核心作用是在两路独立回路之间完成同步切换。与单刀单掷按键不同,DPDT结构内部同时承载两组触点,每组触点都能在公共端与两个备选端之间换接,因此可以实现电源极性反转、双信号源选择、电机正反转控制、备用回路投入等功能。建模时先从面板安装边界入手,开关上部为带弧度的翘板按键,按键下方设置矩形定位法兰,法兰用于贴合面板外侧并限制整机向内窜动;机身主体呈方块状,两侧带有弹性卡扣,装入矩形开孔后可自行胀紧,减少螺钉固定工序。底部引脚按两列对称布置,引脚间距、伸出长度和折弯位置均按照焊接与插接装配习惯处理,既能适配印制板波峰焊,也能配合接插件进行线束连接。

  从实际选型角度看,翘板顶面的弧形面并非单纯造型,而是贴合手指按压方向,使操作力集中在按键前后两端;按键中部的浅色区域可作为标识承载面,方便丝印通断方向或回路编号。外壳台阶、法兰厚度和卡扣位置需要协同设计:法兰承担面板限位,卡扣提供侧向保持力,机身下部则预留绝缘间隙,避免引脚焊接后与金属面板发生接触。模型对按键与壳体之间的配合缝隙、侧壁斜度、底部挡块和引脚根部加强结构均有表达,这些细节直接影响模具脱模、装配手感和长期按压后的松动量。

  在设备布局阶段,该类开关通常布置在面板正面或维修人员容易触及的控制区,前方需保留手指操作空间,后方则要给引脚、焊盘和线束弯折留出深度。若用于通讯工具类产品,切换动作要求干脆、触点行程明确,避免停留在中间位置造成两路信号悬浮;若用于电源回路,则应结合额定电流核对触点间隙、爬电距离和线材截面积。三维结构将外部操作件、安装卡扣、绝缘壳体和导电引脚分层建立,便于工程师检查面板开孔、干涉距离、焊接高度及维修更换路径,也可为后续外壳模具、面板丝印和装配工装设计提供直接参照。
