轻型载货车辆桁架式承载底盘结构

　　这套桁架式承载底盘主要面向轻型载货车辆、场地转运小车以及教学演示类整车开发场景，核心作用是承接上方货厢、动力单元、驾驶室等部件的载荷，同时为行走桥体、悬挂连接件提供统一安装基准。区别于传统槽型纵梁冲压车架，该结构采用矩形管材拼接成空腹桁架，沿车架长度方向布置多组斜向支撑，把纵向主梁承受的弯曲载荷拆解为腹杆的拉压受力，在同等承载能力下可明显削减车架自重，对于载重吨位不大、对整备质量敏感的短途转运车辆尤为适用。

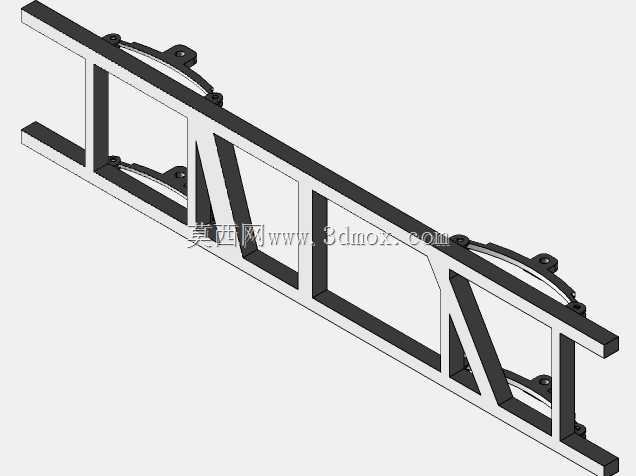

　　从实际装配边界来看，底盘整体为长条形平直布局，两根平行纵向主梁沿整车前后方向贯通，主梁之间按固定间距设置横向连接梁，相邻横梁之间加装X型斜撑，避免车架在扭转工况下出现平行四边形变形。车架上预留的多组弧形安装支座分别对应前后车桥的安装点位，支座端面预留螺栓过孔，可直接匹配桥体吊耳的安装孔位，装配时无需在主梁上现场烧焊定位，降低车间装配的对位难度。车架上下平面均保持平整，上平面可直接铺设货厢底板或者固定电池组、液压站等车载设备，下平面留出足够间隙满足车桥跳动、传动轴布置以及制动管路走线需求。

　　设计过程中优先考量了受力传递路径的连续性：所有斜腹杆与纵梁的交接节点都做了贴合焊接处理，避免杆件单点受力产生应力集中；弧形桥接支座贴合桥管外壁轮廓，接触面积远大于平板式吊座，车辆过颠簸路面时冲击载荷可均匀分散到相邻的两组桁架单元上。空腹的桁架内腔也为布线走管提供了天然空间，制动气管、整车线束可以沿横梁内侧排布，通过管卡固定在腹杆上，不需要额外加装焊接走线支架，外露管线更少，后期检修时顺着桁架间隙就能快速排查管路磨损点。

　　在选型适配阶段，该底盘结构可以根据目标载重调整管材壁厚与斜撑间距：小吨位场地车可选用薄壁矩形管控制成本，中轻型载货场景则加厚主梁壁厚、加密斜撑排布，整套结构的模块化程度高，延长或缩短车架长度时只需要增减中间桁架单元，前后桥安装支座的相对位置可以随轴距调整灵活变动，不需要重新开模制作冲压纵梁，非常适配小批量定制化专用车的快速开发流程，也能作为整车结构力学教学的直观演示载体，帮助设计人员理解桁架结构在车辆承载系统中的载荷分配逻辑。
