口袋式内摆线行星齿轮传动结构设计

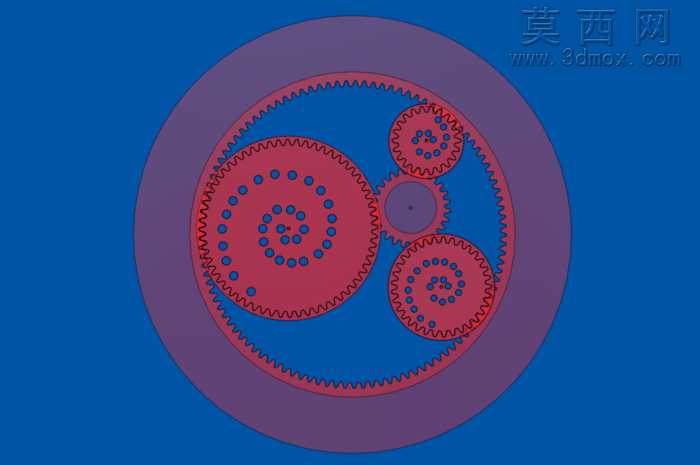

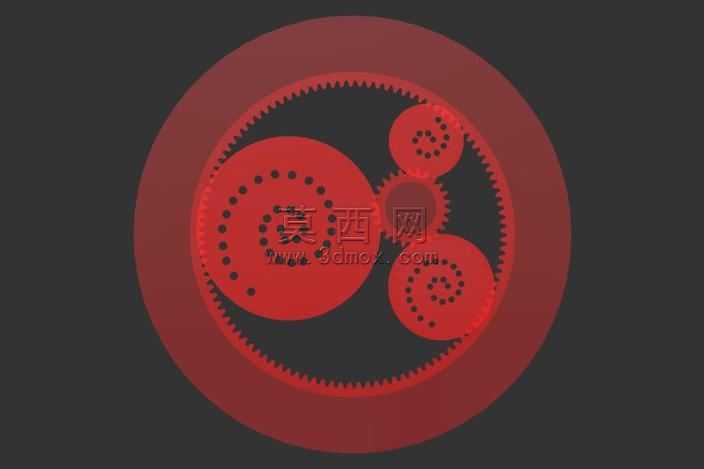

本作品为基于内摆线运动原理设计的口袋式行星齿轮传动结构，整体采用同轴多层嵌套的布局形式，在有限的环形空间内完成整套传动轮系的排布，实现紧凑化的传动功能设计。建模阶段首先完成固定内齿圈的参数化构建，依据内摆线的轨迹生成逻辑匹配齿形参数，确保内齿圈的齿廓曲线与行星轮齿形实现精准啮合，避免传动过程中出现卡滞、侧隙过大的问题。中心太阳轮作为动力输入构件，其齿形参数经过反复校核，与周边过渡惰轮、三个行星轮的啮合间隙控制在合理范围内，保证动力传递的平顺性。三个行星轮采用对称式圆周排布，每个行星轮表面设计有规律排布的圆点标识，用于直观展示内摆线运动过程中轮上点的运动轨迹，清晰呈现hypotrochoid曲线的生成过程，兼具结构演示与原理展示的双重作用。材质设置上，固定内齿圈采用半透明深紫色材质，既可以清晰展现内部轮系的排布结构，又能区分固定构件与运动构件的层级关系；所有运动齿轮采用不透明的深红色哑光材质，与蓝色背景形成强烈的视觉对比，让轮系的啮合运动状态一目了然；中心太阳轮采用深灰色哑光材质，突出其动力输入核心的定位。结构设计上针对3D打印场景做了适配优化，将整套轮系整合为一体化可打印对象，轮齿之间预留了合理的打印间隙，配合半透明材料打印时无需额外拆解支撑，仅需添加少量可溶性支撑结构即可完成整体打印，打印完成后去除支撑即可直接演示传动效果。设计过程中重点修正了传统行星齿轮机构的齿向误差与槽径问题，对惰轮的安装位置、行星轮的公转轨迹做了反复模拟验证，确保整套轮系运转时无干涉、无死点，能够流畅完成连续传动，既可以作为机械原理教学的演示教具，也可为小型紧凑化减速传动装置的设计提供参考思路，整体结构精巧，空间利用率高，充分展现了行星轮系在狭小空间内的传动优势。
