18齿节距15输送链轮三维结构设计

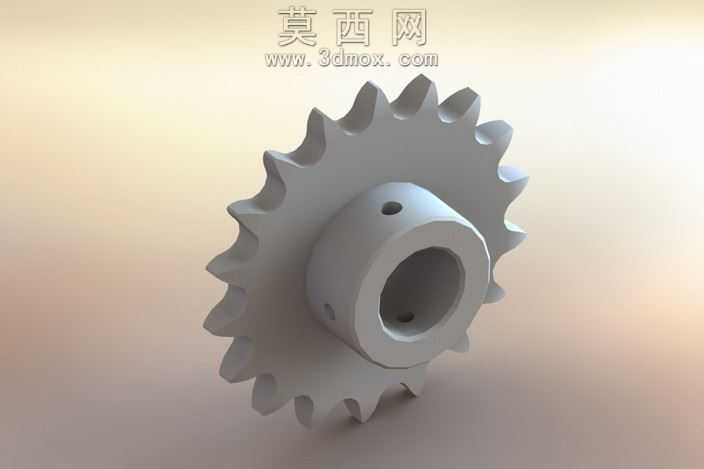

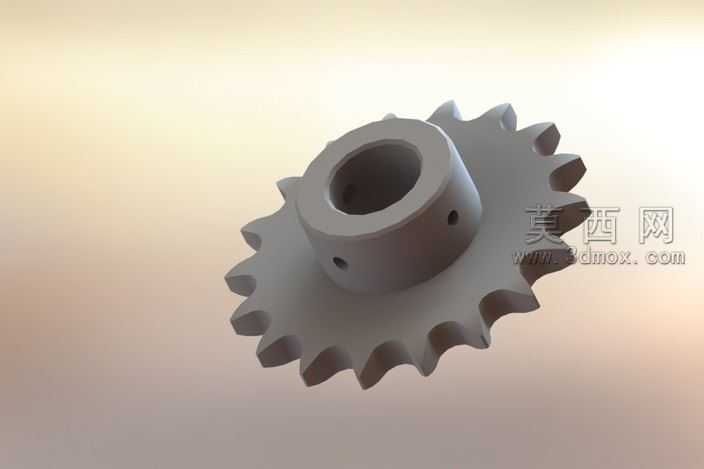

本模型为输送工况专用的18齿链轮结构，采用SolidWorks完成全参数化三维建模，建模过程以机械设计手册中链轮的标准齿形参数为核心依据，首先绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，通过拉伸凸台命令生成轮体的基础实体，再对单个轮齿的齿廓曲线进行精准绘制，齿廓采用符合传动要求的渐开线近似圆弧构造，保证轮齿与对应链条啮合时的接触顺滑度，完成单个齿形后通过圆周阵列命令生成全部18个轮齿，阵列过程严格对齐分度圆基准，确保每个轮齿的角度偏差控制在建模精度允许范围内。轮毂部分采用带中心通孔的凸台结构，中心孔为链轮与传动轴配合的安装基准，建模时预留了合理的配合公差余量，轮毂侧壁均匀分布三个径向螺纹孔，用于安装紧定螺钉实现链轮与轴的周向固定，避免传动过程中出现相对窜动，轮毂与轮辐之间采用平滑过渡的圆角处理，减少应力集中风险，提升零件的结构强度。材质设置阶段，为模型赋予了哑光金属材质，模拟常用45号钢经表面喷砂处理后的质感，调整材质的粗糙度、反射率参数，让金属表面呈现出细腻的漫反射效果，避免过度反光影响结构观察。渲染环节采用柔和的侧上方主光源搭配环境补光，清晰呈现轮齿的齿形轮廓、轮毂的孔位结构以及各部分的衔接过渡，渲染视角选择斜向等轴测视角，能够同时展示链轮的端面齿形分布与侧面轮毂结构，让观看者直观理解零件的整体形态。设计过程中充分考虑链轮的实际使用场景，轮齿的齿厚、齿高参数均匹配节距15的输送链条，保证啮合传动时的承载能力，轮毂的轴向长度根据常规传动轴的安装尺寸设定，确保安装后链轮的轴向定位稳定，各部分的壁厚设计均匀，既满足结构强度要求，也兼顾了后续加工的工艺性，避免出现壁厚突变导致的加工变形问题，整体模型结构完整，参数可编辑，可直接用于传动机构的虚拟装配、运动仿真以及后续的工程图生成。
