BOURNE光电旋转编码器结构三维数模

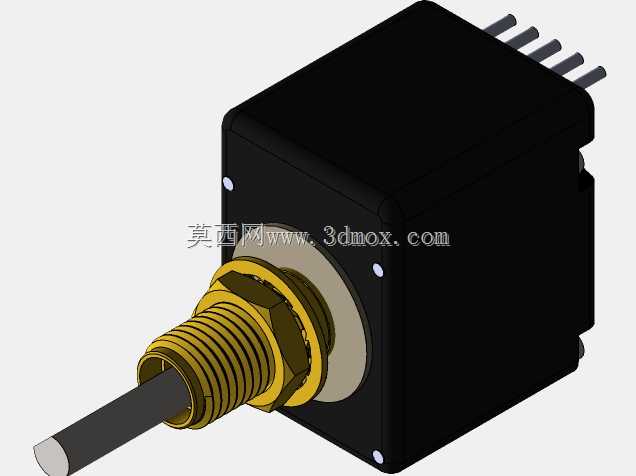

　　该数模还原的是一款带前置螺纹轴套的光电式旋转编码器，这类元件在自动化产线、伺服进给机构、数控工作台、绕线设备以及小型执行机构里承担角位移与转速反馈任务，核心作用是把转轴的机械转动转换为可被控制器采集的脉冲信号，为闭环位置控制、转速测量、转向判别提供基础输入。建模时先从安装边界入手：前端伸出的带外螺纹圆柱轴套是整机装配基准，配套六角锁紧螺母与止动垫圈，可直接穿过设备面板预留孔后从外侧锁固，轴套中心留出供被测轴穿入的通孔，轴端做平切面处理，用于和联轴节或驱动轴形成周向止转，避免打滑造成计数偏差；方形主体外壳为封闭盒体，边角做小圆弧过渡，壳体侧面预留两个定位小孔，可配合防转销钉限制编码器本体随轴跟转。后侧引出五根直插式信号引脚，

　　引脚按等间距排布，建模时严格控制引脚伸出长度与相邻间距，方便后续在PCB布局阶段直接匹配焊盘位置，也可对应接插件完成线束对接。内部结构按光电编码器典型工作逻辑分层搭建：靠近转轴侧布置码盘安装座，码盘随轴同步旋转，对侧固定光电发射与接收组件，码盘上的明暗刻槽随转动切割光路，接收端将光信号通断转化为电脉冲，经板载电路整形后从后侧引脚输出A、B两相正交脉冲，部分工况下可附带零位参考信号，A、B两相信号存在固定相位差，控制器通过相位先后即可判别转轴正反转，通过单位时间脉冲计数换算转速，累计脉冲数对应转过的角度。外形尺寸方面，方形壳体的长宽高比例紧凑，适配面板安装的狭小空间，前端螺纹段长度覆盖常规面板厚度范围，

　　锁紧螺母拧紧后外壳与安装面贴合无松动，转轴伸出长度满足联轴节安装余量，同时避免轴系过长带来的径向跳动。建模过程中对配合间隙做了工程化处理：轴套内孔与被测轴保留合理转动间隙，壳体内部码盘与光电头之间留出光路工作间隙，引脚与外壳穿孔处保留绝缘间隙，所有装配关系符合实际元件的装配逻辑，可直接用于设备布局干涉检查、安装面板开孔设计、接插件配对验证，也能作为角度反馈单元嵌入整套自动化设备的总装数模中，提前核验安装空间与走线路径。
