罗斯蒙特DP差压传感变送器结构

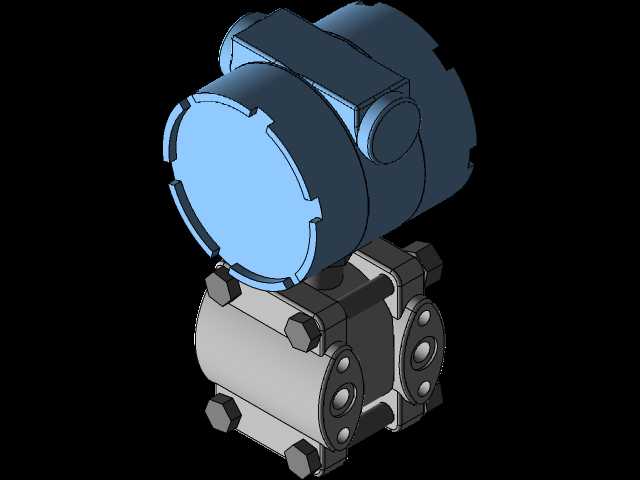

　　差压传感变送器在过程工业现场承担着把两侧取压点压差转换为稳定标准信号的任务，常见于化工装置、油气处理、锅炉风烟系统、洁净厂房空调管路和水处理过滤段。现场使用时，高压侧与低压侧分别接入节流件前后、过滤器两端或罐体不同液位取压口，设备据此输出流量、液位、阻力损失等关键运行参数。建模时先从下部测量本体入手，这一部分直接接触工艺介质，两侧布置带螺栓紧固的测量膜盒接口，法兰面、密封槽和压紧螺母需要保留足够细节，因为装配干涉往往出现在引压管、螺栓扳手空间和支架贴合面之间。中部为过程连接与传感腔体，外形呈紧凑块状，侧面预留排气、排液或接线相关结构；上部电子壳体采用圆筒型防爆仪表外壳，端盖带有旋合和防滑结构，侧面电气接口用于电缆格兰接入。上下两部分通过颈部连接，既隔离电子腔与测量腔，也形成现场安装时的主要高度方向边界。

　　从结构设计角度看，这类仪表不能只按外观摆件处理。下部膜盒两侧的中心距、接口朝向和螺栓分布决定引压管路能否顺直布置；上部壳体直径、端盖开启范围和接线口方向，会影响检修时开盖、旋转表头和穿线操作。若将模型放入管道桥架、撬装设备或机柜旁布局，应重点核对仪表前方维护空间、底部支撑支架安装面，以及旁通阀组、三阀组、冷凝罐和引压短管的相对位置。模型中圆柱表头与方形测量本体的过渡、侧边旋钮状接口、底部六角紧固件均有明确工程来源，能够用于数字样机中的干涉检查、培训展示和维修流程推演。

　　实际选型时，差压变送器并非孤立元件。它需要与取压法兰、截止阀、平衡阀、排污阀、安装支架和保温护罩共同构成测量回路。三维布置中，仪表本体应保持测量膜片处于规定姿态，避免引压管形成额外气袋或液袋；对于蒸汽工况，引压管路还需考虑冷凝液柱高度，对于含尘或易凝介质，则要预留吹扫和维护距离。该结构把敏感测量部分、防爆壳体和电气接线腔分层表达，能够帮助设计人员在管线综合阶段判断操作面朝向，也能让自控安装图中的支架位置、螺栓规格和电缆走向更加直观。

　　外形边界方面，上部圆形表头占据最大旋转轮廓，下部测量组件决定接口宽度和底部固定关系。将模型放入装配环境时，不能只校核静止状态下的包围盒，还应模拟端盖旋开、接线插头插拔、阀组手柄动作以及螺栓工具摆动。表头与测量本体之间的颈部尺寸虽然不大，却是承受安装偏载、振动和管路应力传递的重要区域；支架设计若过于贴近膜盒，可能限制检修，若支撑点过高，又会在振动工况下放大摆动。围绕这些细节完成的三维结构，能够较真实地反映工业差压变送器从取压、检测、信号转换到现场维护的完整使用逻辑。
