多功能户外折叠组合工具钳结构设计

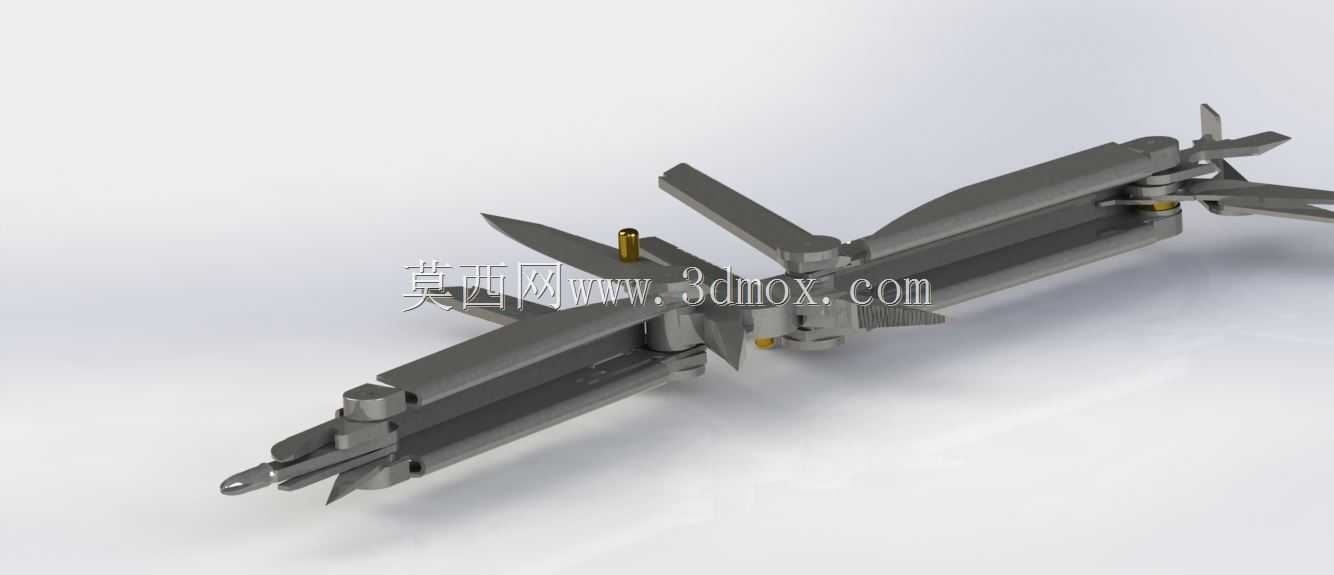

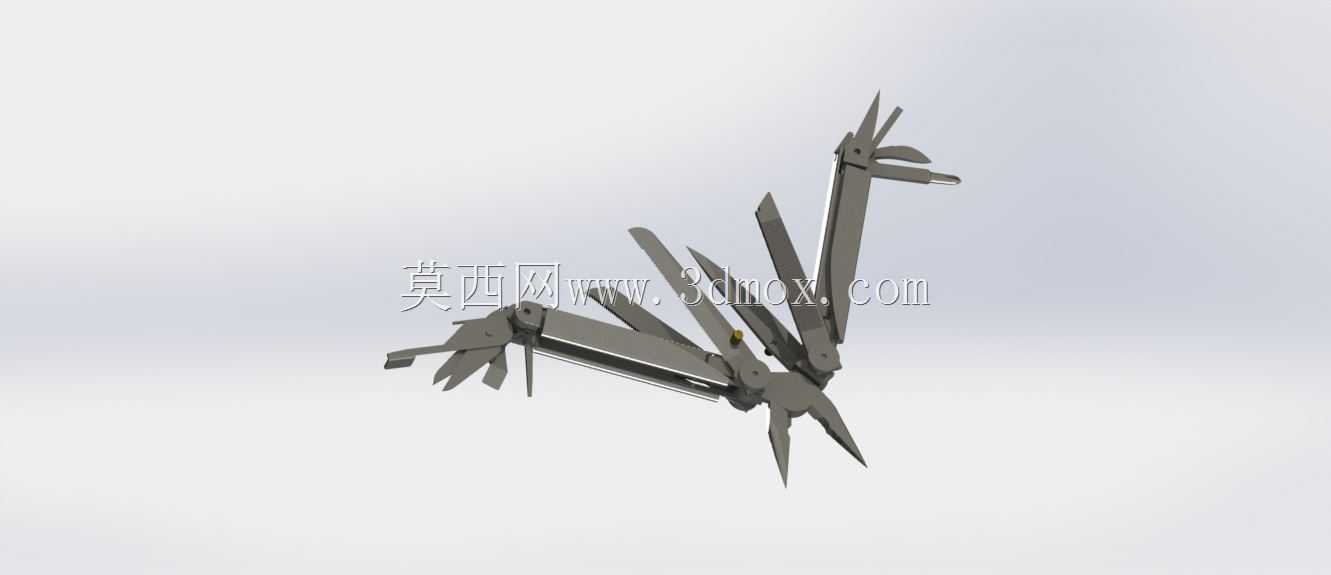

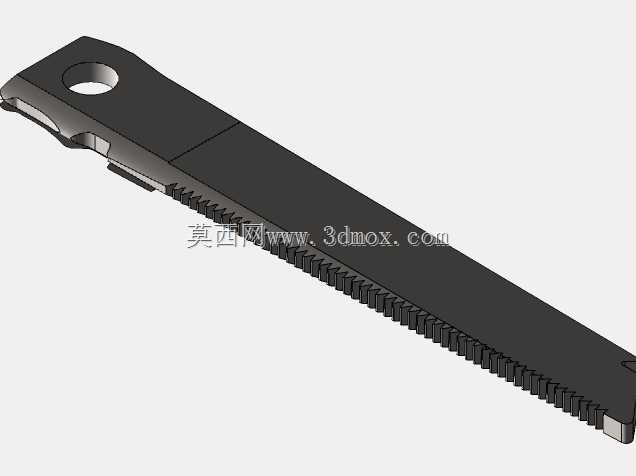

　　这套折叠多功能工具的结构方案围绕随身应急与户外作业场景展开，整体采用对折式钳体布局，闭合状态下所有功能件全部收纳于两片金属手柄内部，展开后可依次调用主钳口、直刃刀、锯齿刀、一字与十字螺丝刀、开瓶器、锉刀等多种工作端，满足设备检修、露营拆装、日常维修中频繁切换工具的需求，避免操作人员随身携带多件零散工具。

　　从结构设计逻辑来看，两片手柄采用钣金折弯加局部铣削的成型方式，既保证握持区域的结构刚度，又控制整体自重；各功能刀片通过销轴叠层铰接在手柄端部，每片工具展开到位后依靠柄内的定位弹片抵靠限位，承受作业扭矩时不会自行回折，收纳时按压锁止片即可将工具折回柄槽。钳头部分作为核心受力件，采用独立铰接结构，对折手柄后钳口完全隐藏，展开手柄时钳头自动就位，钳口区域兼顾平口夹持与钢丝剪切功能，剪切刃口做局部热处理强化，应对细铁丝、铜缆等常见线材。

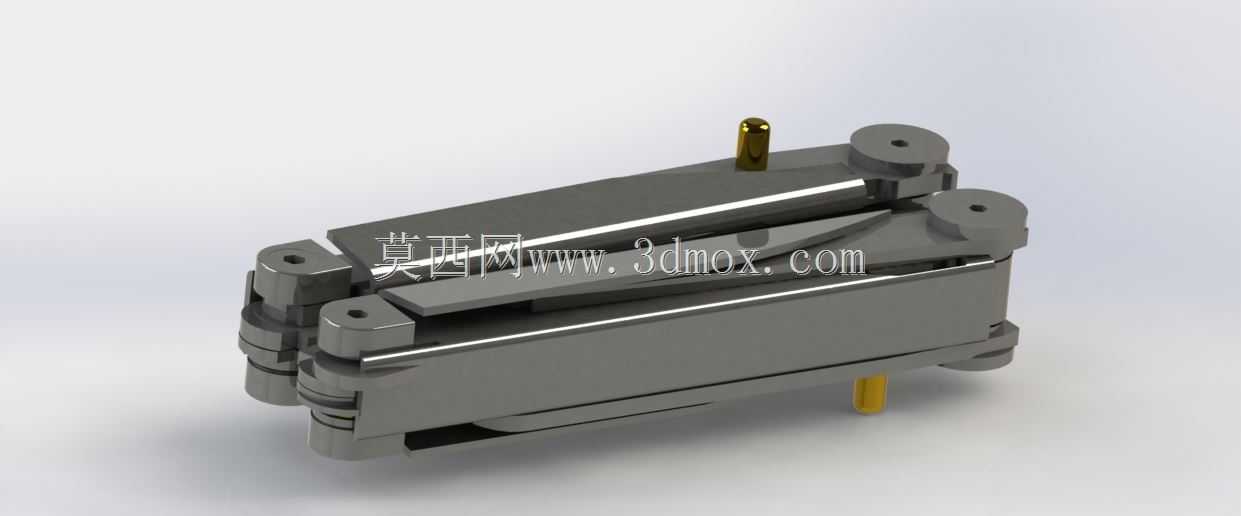

　　建模过程中优先还原真实装配关系：所有销轴、垫片、弹片均按实际尺寸独立建模，叠层工具之间预留合理的转动间隙，避免运动干涉；手柄表面的防滑纹理、挂绳孔以及尾部的开启缺口都逐一还原，保证数字样机与实物操作逻辑一致。外形边界方面，闭合状态整体为细长条状，长度适配常规裤袋与工具包插袋，厚度控制在多层刀片叠加的合理范围，边缘全部做圆角过渡，防止携带时剐蹭衣物；展开主刀时工作端伸出长度满足手部施力距离，钳头最大开口覆盖日常螺母与线材的夹持尺寸。

　　在工程应用层面，该结构可作为便携工具产品开发的参考样机，设计人员可据此校验铰接点位的布局合理性、各工具展开的运动轨迹以及手柄握持的人机尺寸，也可用于装配工艺演示，直观展示叠层工具的装配顺序与弹片锁止的工作原理，为同类多功能五金产品的改型设计提供完整的结构参照。
