壁挂式带锁工具收纳柜钣金结构

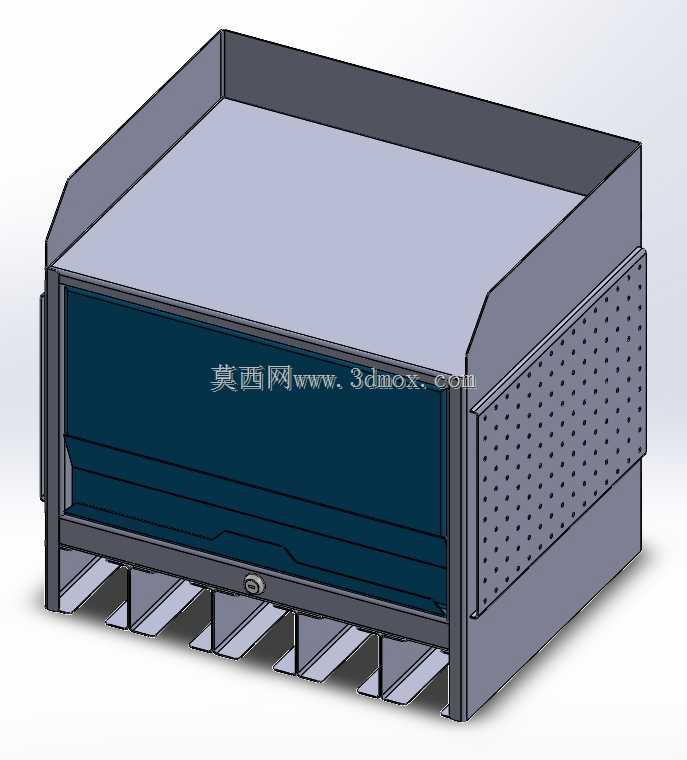

　　这款壁挂式工具柜主要面向车间工位、维修班组、设备巡检点以及空间受限的作业区域，用来集中收纳手动工具、量具、小型备件和常用耗材。柜体采用挂墙布置，能够把地面通道和工作台面释放出来，尤其适合装配线旁、维保间、车库墙面以及通讯基站维护点使用。柜体前部设置带锁柜门，日常可将工具封闭管理，减少工具遗失、误拿和非授权取用；柜门开启后，内部形成较完整的储物空间，可分层放置盒件、扳手、螺丝刀、检测仪表等物品。侧面采用冲孔钉板结构，孔阵按规则排布，既可以作为通风散热面，也能配合挂钩悬挂钳子、卷尺、钥匙、线缆和小型工装，使高频工具取放更直接。建模时柜体主体按钣金件思路展开，侧板、顶板、背板和门板均考虑折弯边、搭接边和焊接或螺钉固定位置，

　　边缘留有折边加强，避免薄板受载后出现明显变形。顶部和背部的安装边界需要重点校核：背板应贴合墙面，安装孔位宜布置在加强区域，并根据墙体材质选择膨胀螺栓或穿墙固定件；柜体满载后，重心偏向墙面，固定点需承受垂直载荷和轻微倾覆力矩。底部开出若干槽口和分隔位，可用于长柄工具竖向插放，也可让线缆、标签条或小型杆件从槽位中穿出，减少柜内杂乱堆叠。门板与柜体之间预留均匀间隙，锁具安装在便于操作的位置，铰链侧需保证开启角度不受墙面障碍物影响。外形上柜体呈长方体箱式结构，深度控制在壁挂可接受范围内，避免过人通道被突出柜体干涉；宽度和高度则围绕常用工具尺寸确定，内部净高满足常规手持工具直立放置，侧板冲孔区不影响主承载框架。细节处理上，

　　钉板孔距兼顾挂钩通用性和板件刚度，孔边不形成尖锐毛刺；柜体下沿设置承托折边，提高底部抗弯能力；门板内侧还可扩展工具夹片或磁吸条，用于放置轻量附件。整体结构没有复杂传动部件，设计关键在于钣金折弯工艺性、墙面固定可靠性、工具分区便利性以及锁闭管理需求之间的平衡。
