万向联轴器叉头铰接支座结构

　　该零件属于万向联轴器端部的叉形铰接支座，常见于需要补偿两轴间角位移与径向偏移的传动链路中，在小型工装夹具、可调连杆机构、轻工输送设备以及手动工具的转向连接部位使用较多。其核心作用是通过叉耳上的同轴孔容纳十字轴或销轴，使被连接的两根杆件能够在一定摆角范围内相对转动，从而避免刚性连接在轴线不对中时产生附加弯矩。

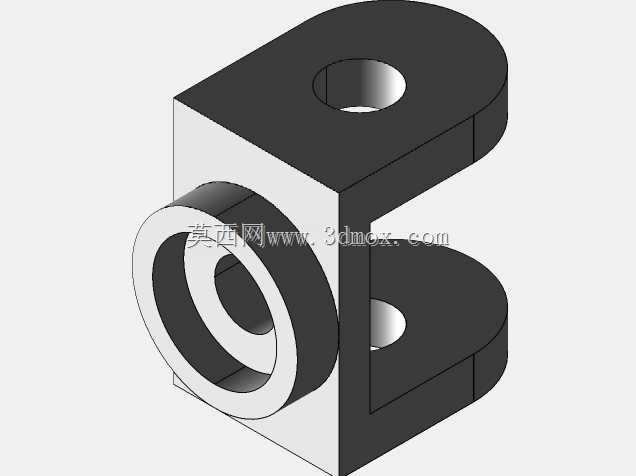

　　从结构上看，主体采用上下平行的双耳板布局，两耳板端部做成半圆轮廓并开设同轴通孔，孔位中心线与侧面横向套筒轴线保持垂直交错，形成典型的空间铰接关系。侧面伸出的圆筒段内部为台阶通孔，大孔用于容纳配对轴套或轴承外圈，小孔可穿过连接轴并形成轴向定位；圆筒外壁与叉耳侧板之间通过整块立板连接，立板同时承担上下耳板的撑开与传力功能，使载荷从横向销轴经耳板、立板传递到侧面套筒，再输出到相连轴系。

　　建模时先以立板为基准拉伸主体，再分别叠加上下耳板与侧套筒，耳板端部的半圆与矩形板交接处需保证相切连续，避免出现应力集中的尖角。横向套筒采用同轴旋转切除生成台阶孔，孔口边缘保留适当倒角，便于压装衬套；叉耳孔与套筒孔的垂直度、两耳板内侧面的平行度以及耳板间距是关键尺寸，间距决定了配对十字轴或中间连接块的厚度边界，耳板外圆半径则限制了铰接摆动时的最大转角，设计中需核对销轴在极限摆角下不与耳板内侧发生干涉。

　　安装边界方面，侧面套筒的外径与长度决定了其在配套支座或连杆孔中的配合范围，台阶孔直径需与所选轴承、轴套标准件匹配；叉耳开孔直径按销轴剪切强度选取，耳板厚度则按孔壁挤压应力校核。整体外形紧凑，适合在空间受限的可调机构中作为转角传递节点，建模过程中对配合孔、让位间隙和装配干涉区域的检查，能够直接反映到后续零件加工与机构运动验证环节。
