可调式管道夹持管钳结构设计

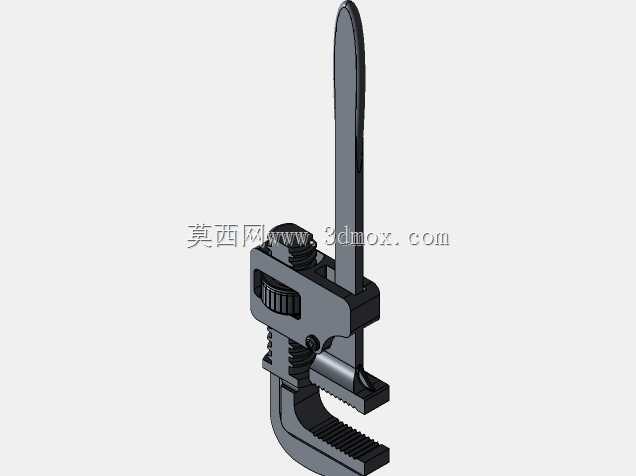

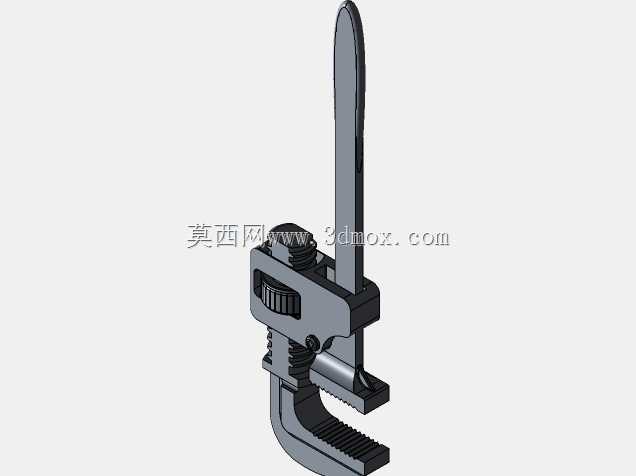

　　管钳是管路安装、设备检修和五金维修场景中高频使用的手动夹持工具，主要用于圆管、管件、接头和柱状零件的拧紧、拆卸与临时固定。该模型围绕常见可调式管钳的工作原理展开，完整呈现了长手柄、活动钳口、固定钳体、调节螺母、齿条导向和齿面夹持区等关键结构，能够帮助结构设计人员理解钳口开度变化、力臂传递以及咬合受力之间的关系。

　　从实际用途看，管钳不同于普通扳手，它依靠钳口齿纹与管件表面形成局部嵌入和摩擦锁止，在转动圆管时可提供较高的防滑能力。模型中活动钳口沿钳体导向区域上下移动，调节件通过螺纹与齿条配合改变开口大小，使同一工具能够适应一定直径范围内的管材。长条形手柄承担杠杆作用，握持端距离回转中心较远，操作人员在端部施加较小力即可在钳口处形成较大夹紧力矩，这也是手动管路工具设计中的核心思路。

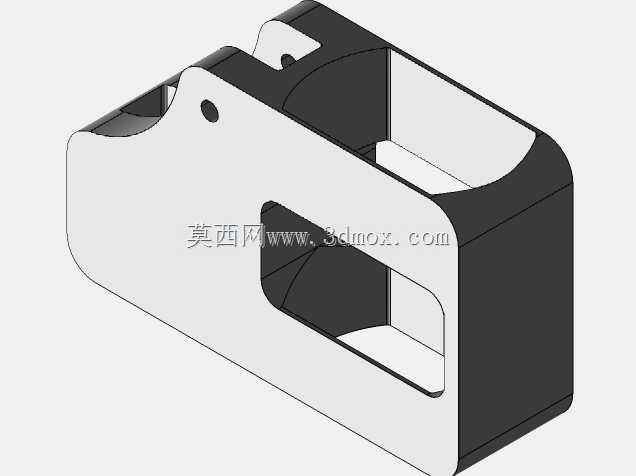

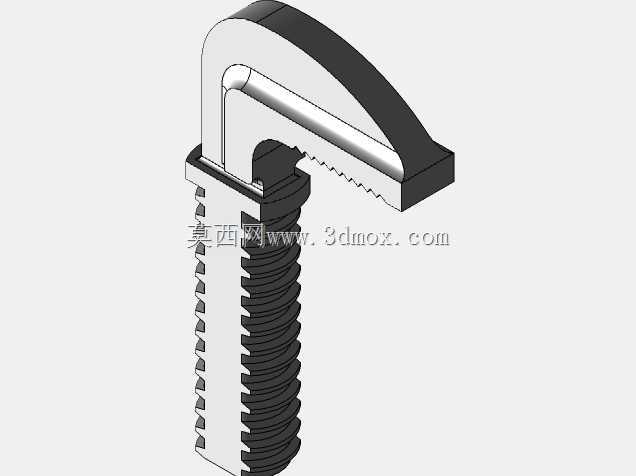

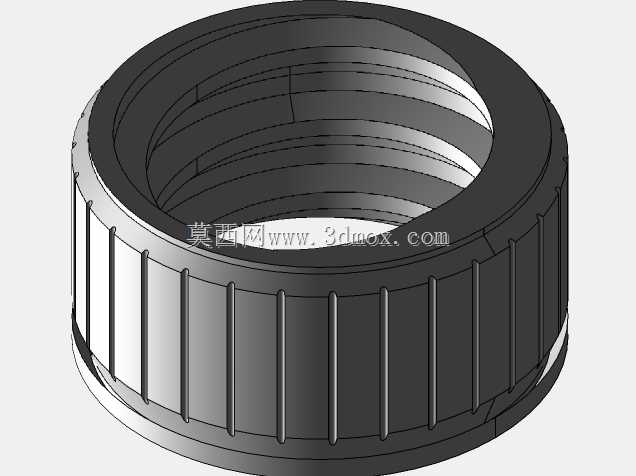

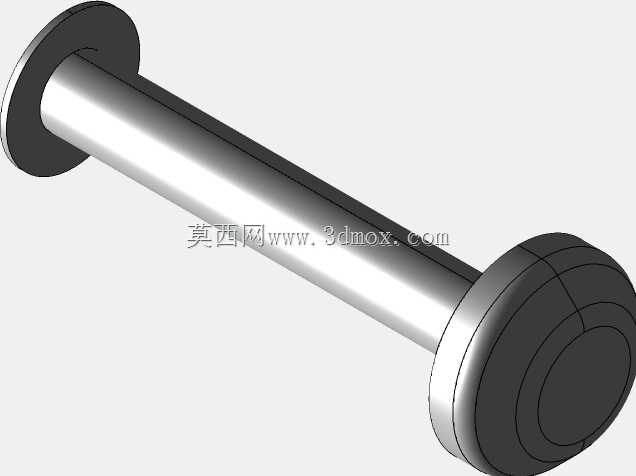

　　结构建模时，钳体部分需要重点处理承载截面与开口避让之间的平衡。固定钳口位于下部，呈弯钩状包围管件外侧，齿面采用分段锯齿形态，便于在咬合时增加接触阻力；活动钳口位于上方，与长柄导向段配合，在承受侧向扭转时不能出现明显偏摆。调节螺母区域设置了滚花外圆，便于手指旋转调整，同时内部螺纹与活动齿条形成稳定传动。模型对齿纹、台阶、销孔和滑块轮廓均有表达，适合用于机构演示、装配关系检查以及手动工具参数化建模练习。

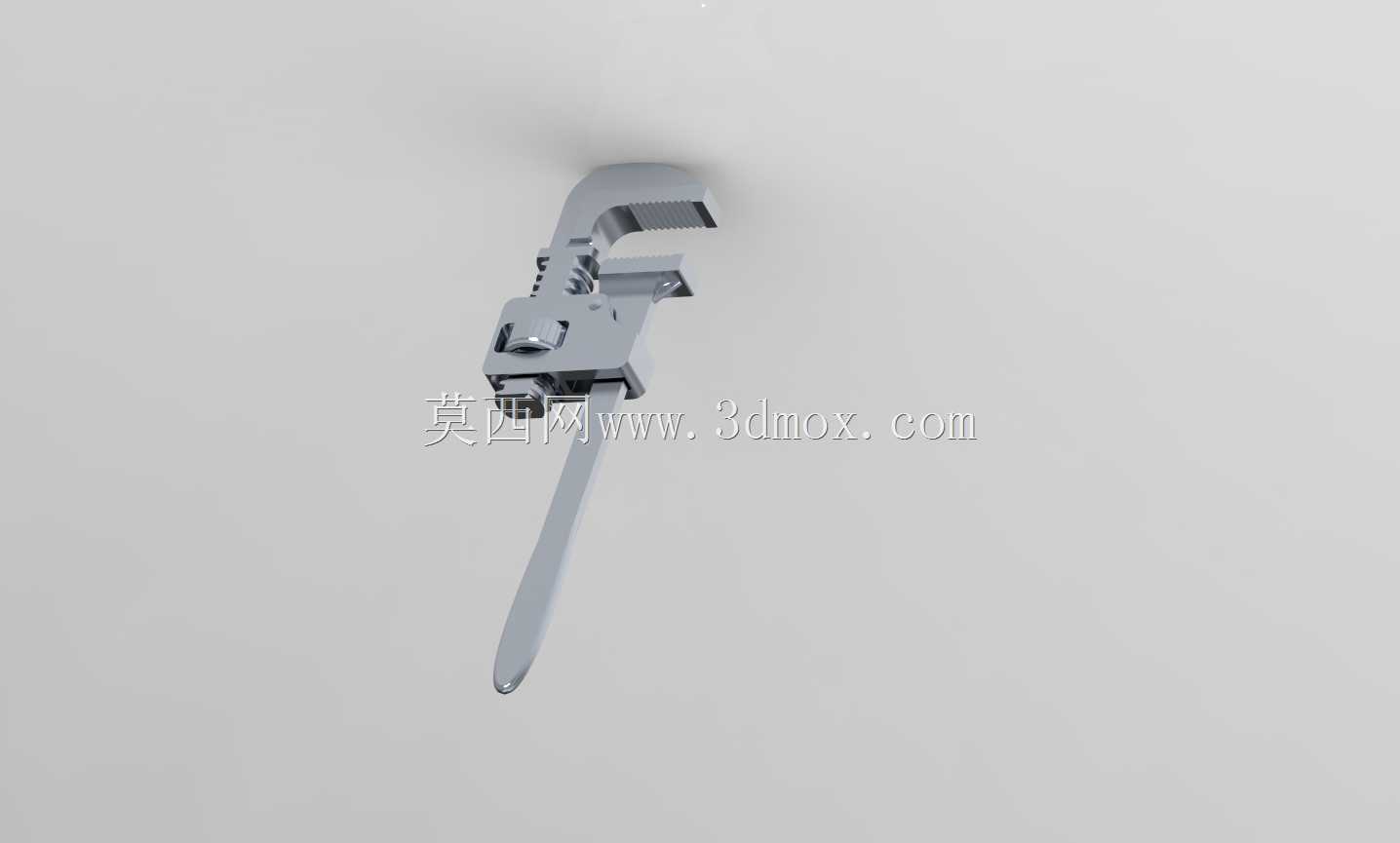

　　外形边界方面，该管钳整体呈细长立式布局，手柄沿上部延伸，钳头集中在下端，工作时开口方向位于钳体前侧。布置到维修工位或工具柜场景时，需要为手柄摆动预留足够空间；若用于虚拟培训或产品展示，可将管件轴线放置在两钳口之间，并保证钳口齿面与圆柱外圆接触。安装和使用边界并不涉及固定基座，但在夹持大直径管件时，应让钳口尽量包住管件，避免仅以齿尖局部接触，以防打滑或损伤表面。

　　设计思路上，这类工具强调可靠性、可调范围和制造工艺性。钳体通常采用铸锻件形态，局部加厚以承受弯曲和扭转；齿条与活动钳口需要保证导向间隙合理，过紧会导致调节卡滞，过松则会在加载时产生晃动。手柄长度并非越长越好，过长虽然增大力矩，却会降低狭小空间内的操作便利性，并可能使管件因过载而变形。模型通过清晰的装配层级展示了各零件如何协同：旋转调节件推动活动钳口到位，咬合后扳动手柄，载荷经钳体、齿面和管件形成闭合传力路径。

　　在工程应用中，该结构可作为水暖安装、化工管路维护、工厂备件维修和手动工具产品设计的参考。三维状态下可进一步检查钳口最大开度、最小闭合位置、齿面接触角以及手柄与管件之间的干涉情况；也可在此基础上派生不同规格，例如加长力臂型、短柄窄空间型或替换防滑齿形。整体模型结构典型、机构明确，既适合作为夹持工具原理展示，也适合用于通用五金配件的外形设计与结构优化。
