1500W水冷高速磨削电主轴结构

　　该三维结构对应小型数控加工设备中常用的1500W级水冷高速电主轴，整体呈细长圆柱布置，前端集中布置输出轴、轴承定位段与安装台阶，后端延伸为电机壳体与冷却包容区域，适合雕刻机、小型铣床、内圆磨削单元以及精密钻铣工位使用。与风冷主轴相比，水冷方案通过筒体内循环水流带走定转子发热，能够在长时间高转速切削、连续雕刻和轻载磨削中维持较稳定的壳体温度，减少热伸长对加工尺寸的影响。

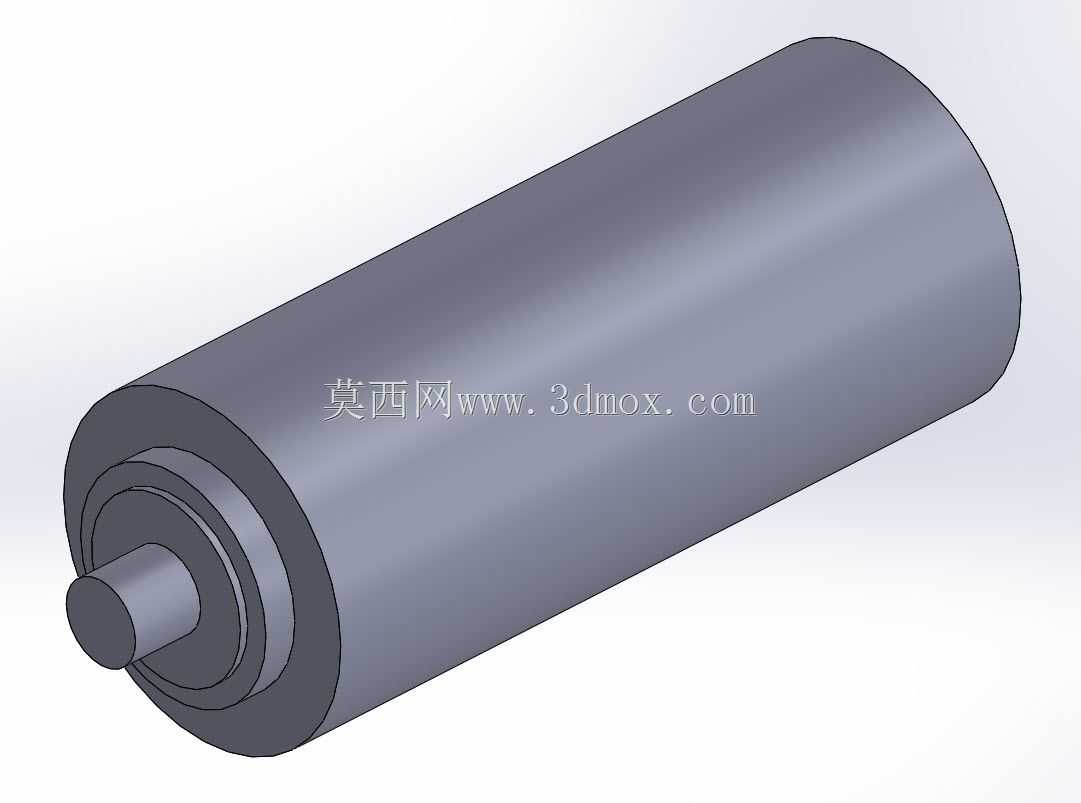

　　从结构表达上看，模型重点还原了主轴的外部轮廓、前端轴伸、阶梯端盖、圆柱夹持面以及尾部主体形态。主体大直径圆柱面既是电机外壳，也是安装夹持时的主要定位边界；前端多层台阶用于区分轴承座、端盖、锁紧螺母或防尘结构区域，轴伸端保留刀具装夹相关的连接特征。进行设备布局时，不能只按圆柱外径预留空间，还需要考虑前端夹头、螺母、刀具伸出长度以及水冷管路接头的操作位置，避免主轴端面与工作台、夹具或防护板发生干涉。

　　这类主轴在非金属雕刻、铝板轻铣、PCB开槽、木工浮雕、模具修光等场景中较为常见。选型时通常要结合额定功率、最高转速、刀具夹持直径、冷却方式和安装姿态综合判断。水冷主轴对冷却水洁净度、流量和管路走向有一定要求，模型在整机布置阶段可用于校核主轴中心线高度、夹持座长度、拖链弯曲半径以及防护罩开口范围。若将其安装在移动横梁或Z轴滑台上，圆柱段的夹持位置应尽量靠近受力合理区域，前端悬伸不宜过长，以降低高速旋转时的振动敏感性。

　　建模思路上，外形以回转体为主体，适合通过旋转、拉伸和阶梯切除建立基础特征，再对前端轴伸、端盖分层和尾部过渡进行细节处理。虽然该模型主要呈现外部结构，但在工程应用中仍可作为数字样机的空间占位件使用：一方面校核主轴与安装座的包络关系，另一方面检查刀具换刀、冷却管连接、电气线缆弯曲和维护拆卸空间。对于从事专用机床、小型加工中心和自动化铣削单元设计的人员来说，这类主轴模型的价值不在于复杂内部装配，而在于把高速旋转执行件的外形边界、安装方式和工艺接口准确纳入整机方案。

　　实际布局中，主轴轴线与进给轴的垂直度、夹持座同轴度以及前端刀具工作长度都会影响加工质量。水冷结构虽然降低了外壳温升，但也要求在三维布置时预留软管接头和水流通道，不能让管路紧贴运动部件。通过该模型，可以在设计早期完成主轴长度、外径、前端伸出量、安装座宽度和防护范围的协同检查，为后续详细设计、外购件选型和整机干涉分析提供可靠的几何依据。
