八百瓦水冷高速磨削主轴结构

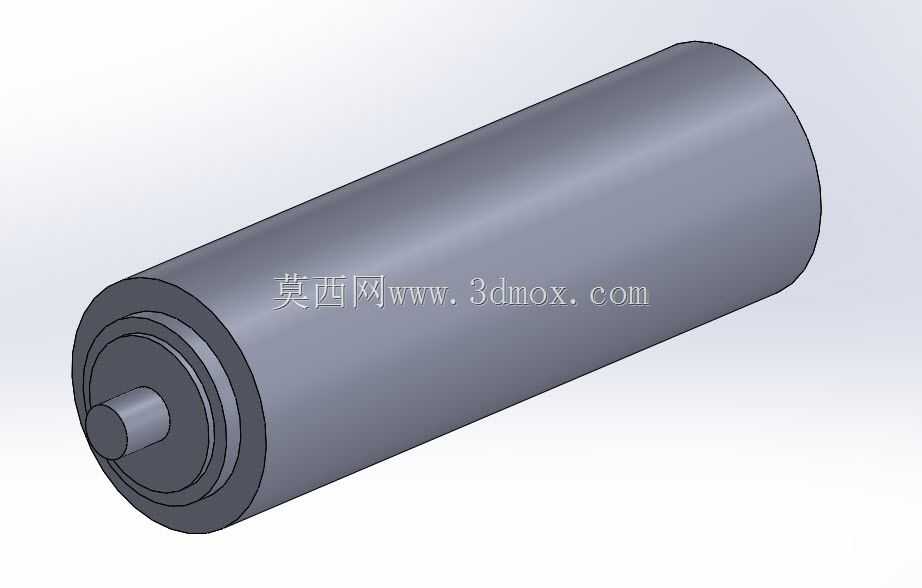

　　该模型呈现的是一款圆柱形高速磨削主轴，主要面向小型数控雕刻、玉石加工、木工开槽、铝件轻铣以及精密小孔磨削等场景。整机外形采用细长筒状布局，前端集中布置输出轴、轴承定位台阶和密封结构，后端保留电机与冷却接口的安装空间，这种布置方式便于在滑座、Z轴拖板或专用主轴夹座中进行同轴固定。实际选型时，主轴通常通过外圆抱箍夹持，安装边界重点集中在筒体最大外径、前端轴伸长度以及后端管路避让区域。模型中筒体表面连续、光滑，没有突出的散热筋，说明热量主要依靠内部循环水带走。水冷通道在电机定子外围形成稳定热交换区域，冷却水从一端进入、另一端回流，使主轴在长时间高转速运行时外壳温升较低。相比风冷结构，水冷主轴对外界气流依赖小，运行噪声更低，

　　也更适合封闭防护罩内的加工设备。前端输出轴为短圆柱轴伸，端部可装夹小型刀具、砂轮杆或夹螺母组件。轴伸周围设置多级台阶，用于承担轴承内圈定位、端盖压紧和防尘隔液等功能。设计时需要控制前后轴承跨距、轴颈同轴度和转子动平衡余量，因为高转速下微小偏心会被放大为振动和发热。筒体内壁与定子外圆应保持可靠接触，装配过程中通常依靠热套或定位胶保证导热路径连续。从结构思路看，该类主轴把电机转子、磨削输出轴和冷却腔体整合在同一轴线内，减少了皮带传动带来的张紧力、滑移和维护问题。前端受力直接传递到轴承组，再通过轴承座进入筒体，因此筒体不仅是防护外壳，也承担刚度骨架作用。建模时应关注前端盖、轴承室、水冷腔隔板和后端接线区域之间的尺寸链，

　　尤其是轴肩与筒体外圆的同心关系。设备布置方面，主轴中心线需要与进给方向保持确定位置关系；抱箍夹持面不宜过窄，否则夹紧稳定性不足，也不宜压在接口或薄弱壁厚处。冷却水软管、电源线和变频控制线应在后端留出弯曲半径，避免拖链运动时拉扯接口。对于雕刻机或轻型磨床，主轴下端到工作台面的距离决定最大工件厚度，刀具伸出长度则影响悬伸振动。实际应用中，八百瓦功率等级更适合轻载连续加工，不宜承担大余量铣削或重型砂轮磨削。使用时通过变频器提供高频电源，转速范围可根据刀具直径和材料调整；小刀径加工需要高转速维持线速度，较大砂轮则应降低转速以控制离心载荷。水冷系统需保证流量和水质，防止通道结垢后散热能力下降。前端密封要兼顾防尘、防液和较小摩擦阻力，密封过紧会增加发热，过松则容易让切削液进入轴承室。整体结构在三维建模中适合用于主轴夹座设计、机床Z轴装配校核、冷却管路布置以及维修拆装演示。
