流线型透明果汁饮品包装瓶结构

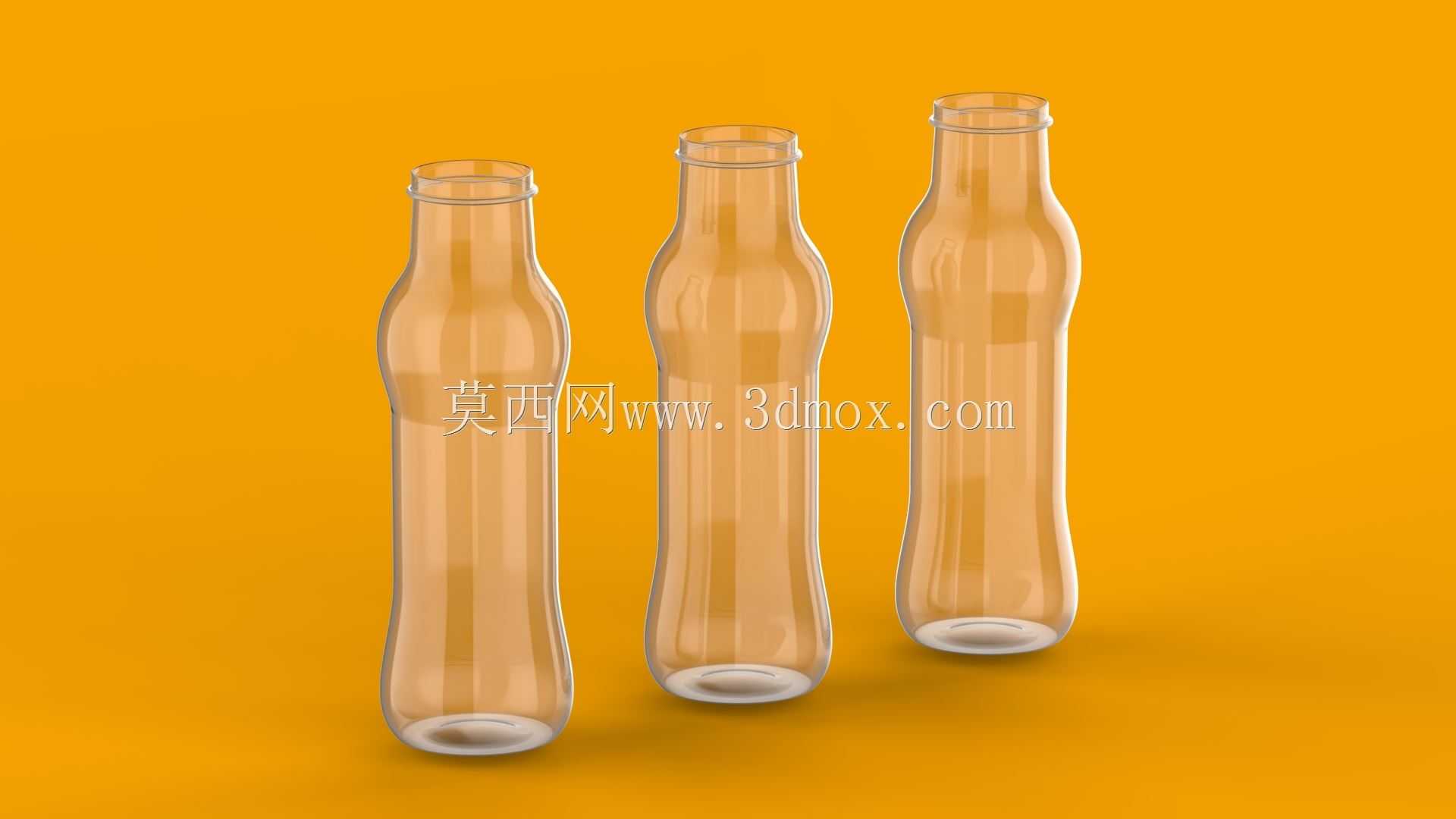

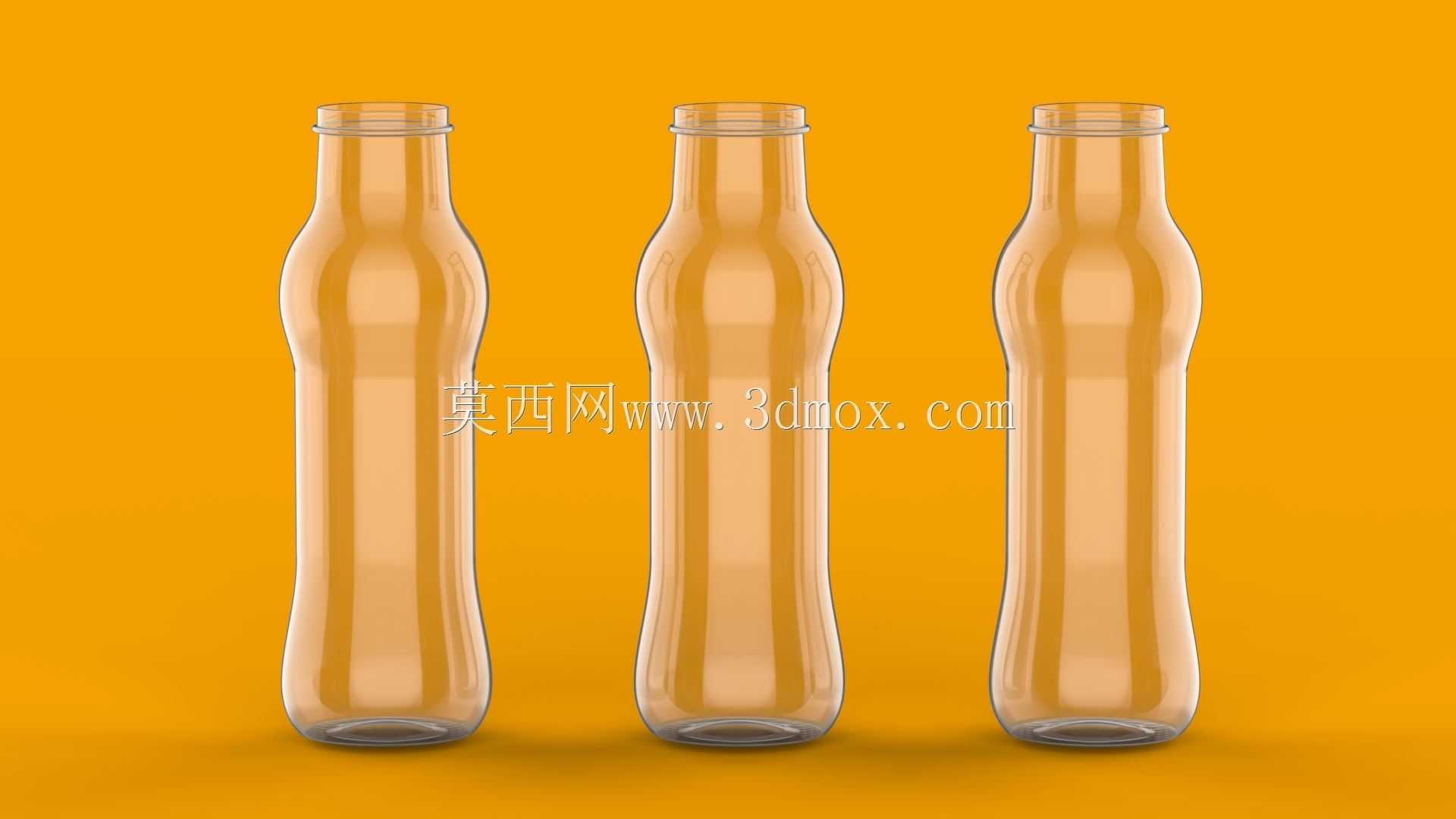

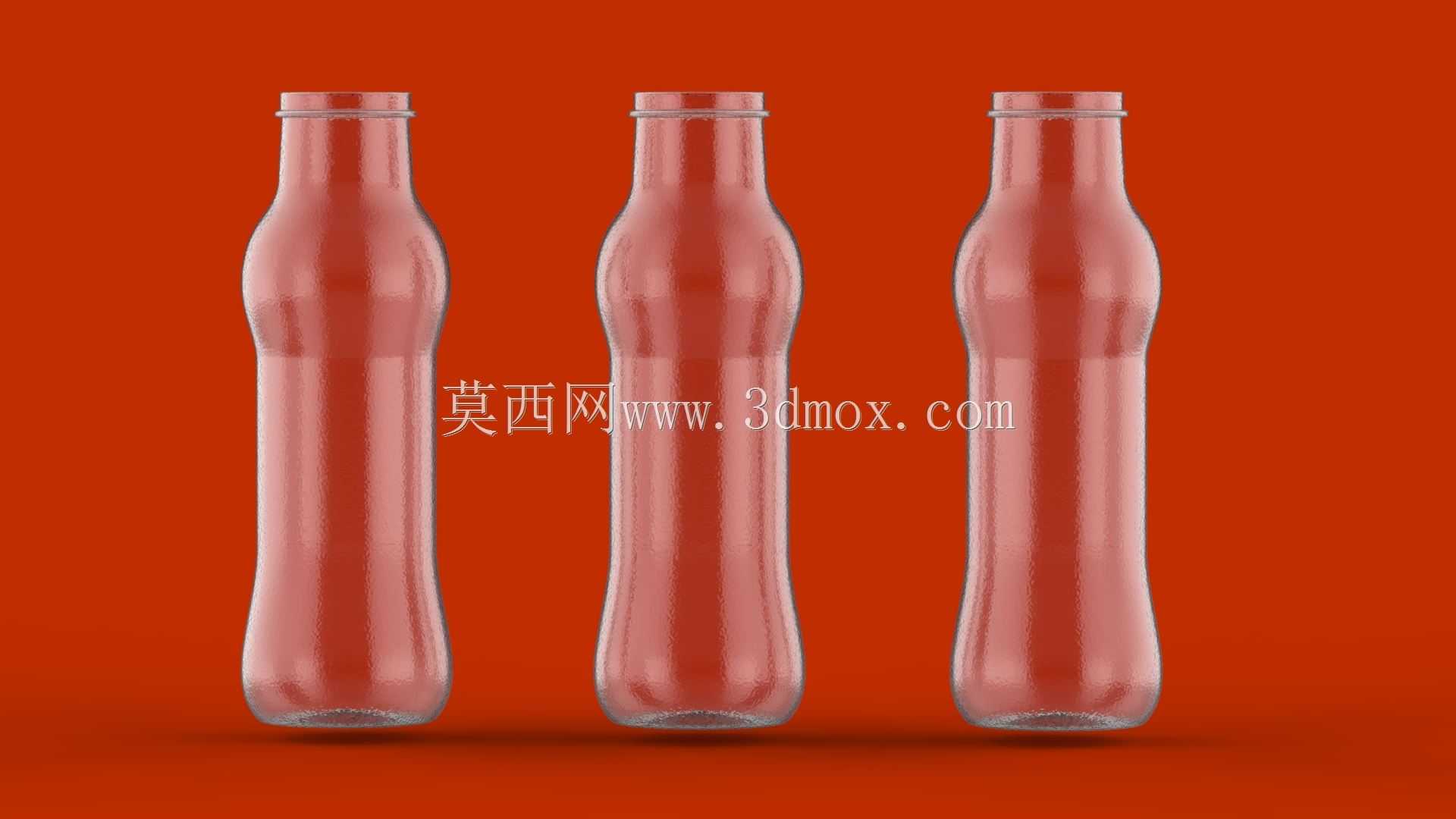

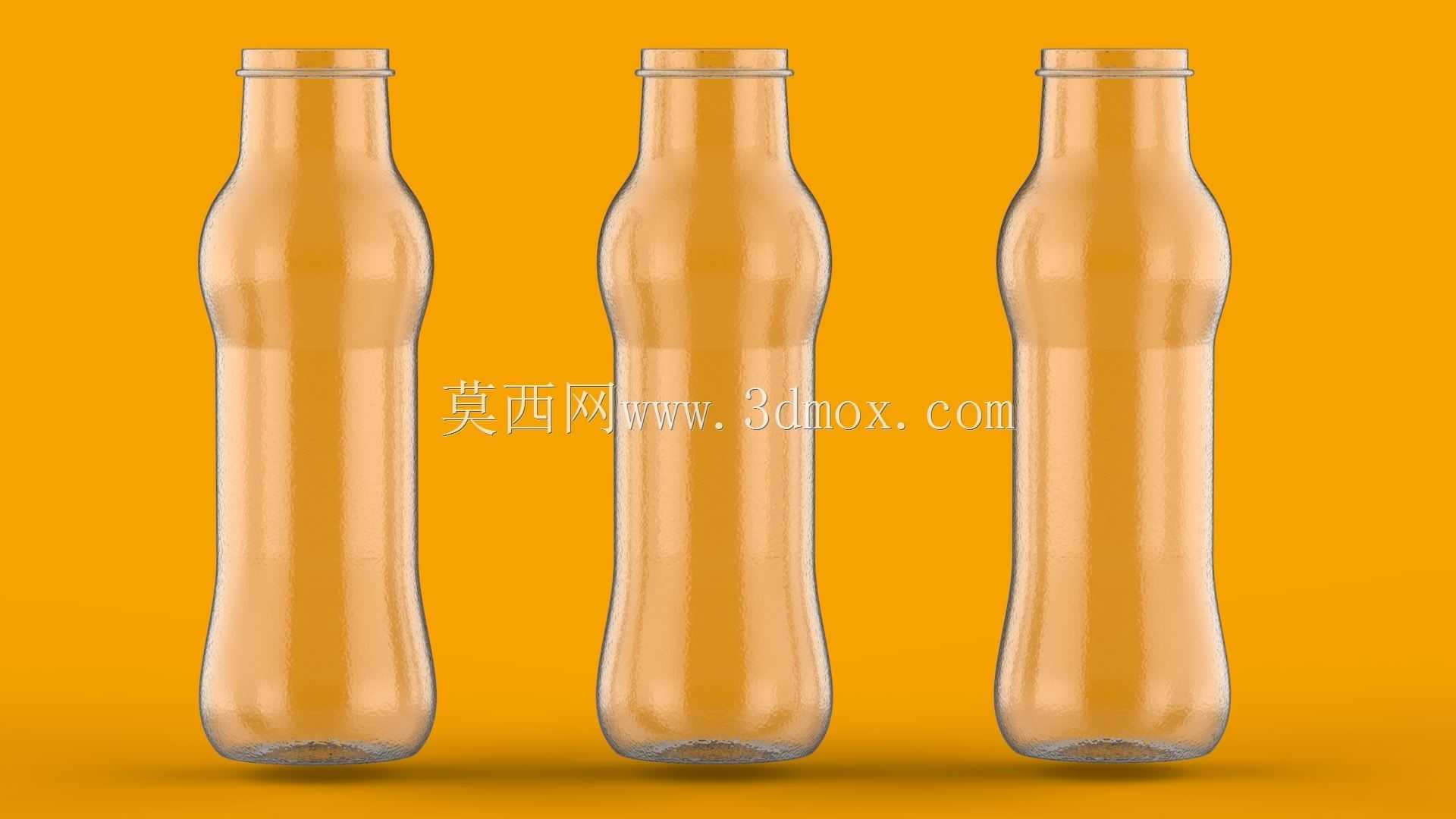

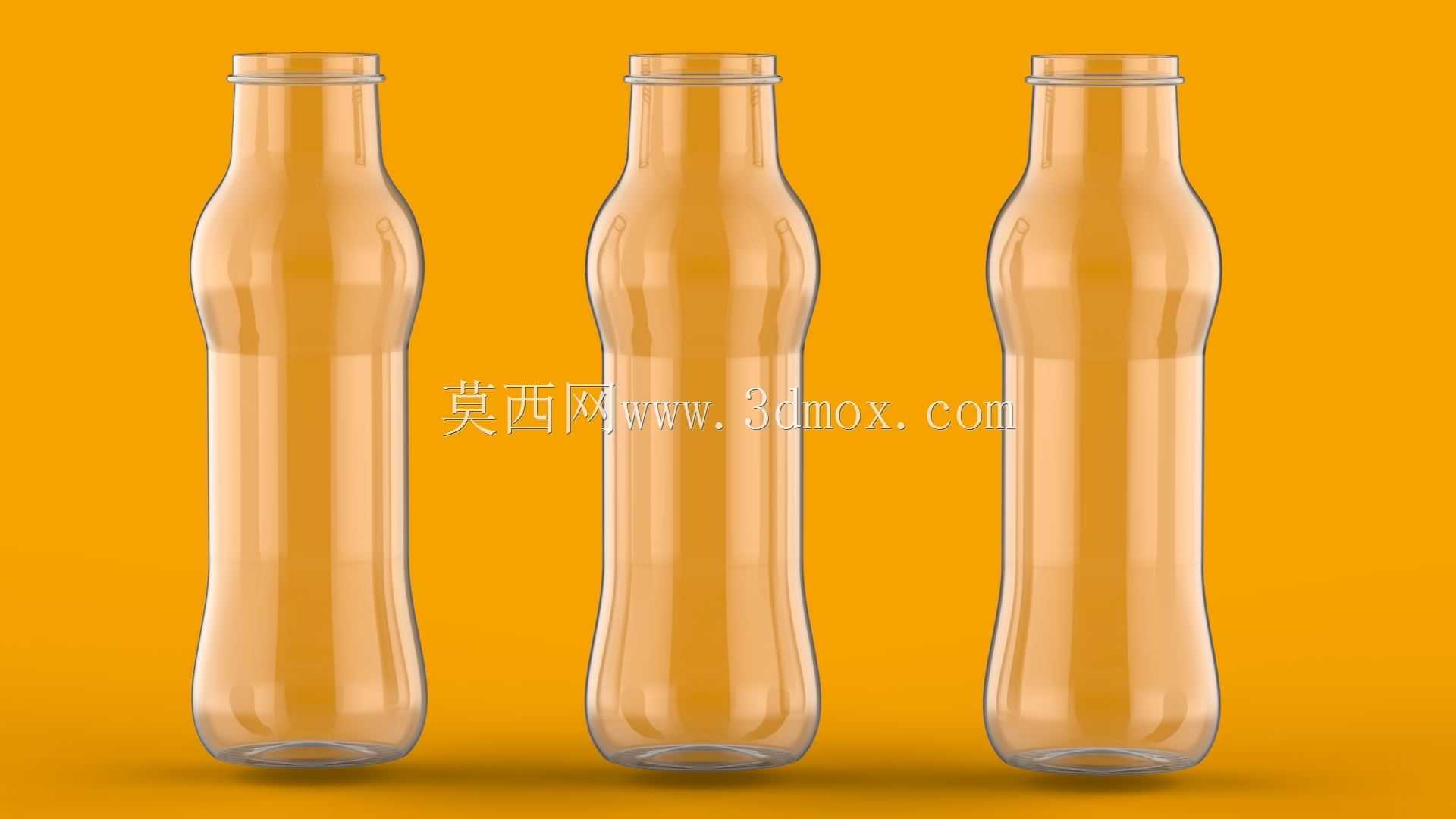

　　这套瓶体结构面向果汁、果蔬汁、风味饮品等常温或冷藏灌装生产线的包装开发场景，可用于瓶型概念评审、灌装线适配校核、标签排版、外包装箱堆码计算以及终端陈列效果验证。瓶身采用回转体为主的造型逻辑，整体轮廓从瓶口螺纹段向下先形成短直颈，再过渡到圆润肩部；中段瓶身通过连续的凹凸曲线形成收腰与鼓腹变化，既区别于普通直筒饮料瓶，也能在握持区域提供更贴合手掌的曲面。底部做内凹与圆角过渡，避免直立放置时出现底边应力集中，同时保证吹塑成型后瓶底壁厚分布更均匀。

　　从建模思路看，瓶体以中心轴线为旋转基准，先绘制半剖面轮廓线，再通过旋转特征生成主体曲面；瓶口保留标准外螺纹与密封配合面，便于匹配常见旋盖结构。瓶身曲线段需要重点控制曲率连续性，相邻曲面之间尽量保持平滑过渡，减少光照渲染时出现的突兀折痕。透明材质表现时，壁厚不能按零厚度处理，应保留均匀的薄壁实体，这样在折射、反射和灌装液位展示中才更接近真实PET或玻璃瓶装效果。

　　实际用途上，该瓶型可服务于饮品企业的新品包装打样，也可作为灌装设备、贴标机构、输送导轨和纸箱包装方案的校核对象。瓶口外径、螺纹高度和封口直径决定旋盖头的夹持范围；瓶身最大外径影响星轮拨盘、护板间距和贴标压板位置；瓶高则关系到灌装阀升降行程、喷码头高度以及装箱机抓瓶机构的开合边界。若用于自动化产线，还需复核瓶身重心位置，避免满瓶输送时在弯道或差速链上倾倒。

　　外形边界方面，细长瓶身有利于提高单箱装载数量和货架陈列密度，但收腰区域的截面缩小会降低局部抗侧压能力，堆码时应把主要承载路径放在瓶肩、瓶底和标签区以外的刚性段。曲面腰线虽然增强识别度，却会增加薄膜标签贴合难度，设计时应在主展示面保留相对平缓的弧面，给品牌标识、营养成分表和条码留出稳定区域。瓶底圆角半径不宜过小，否则吹瓶时材料拉伸剧烈，容易造成底部发白或厚薄不均；瓶口到肩部的过渡也应避免急骤变径，以降低灌装后封口应力。

　　在结构评审阶段，可围绕该三维模型进行容量测算、液位线布置、瓶盖干涉检查和多瓶并排陈列验证。若后续转入模具开发，剖面曲线还可直接作为吹塑模腔修正依据，针对瓶肩、瓶底和收腰处进行壁厚补偿。整体来看，该瓶体把包装识别性、握持舒适性和产线适配性放在同一框架下考虑，适合在饮品包装方案早期进行外观确认与工程边界校核。
