红牛功能饮料金属易拉罐精细外观结构

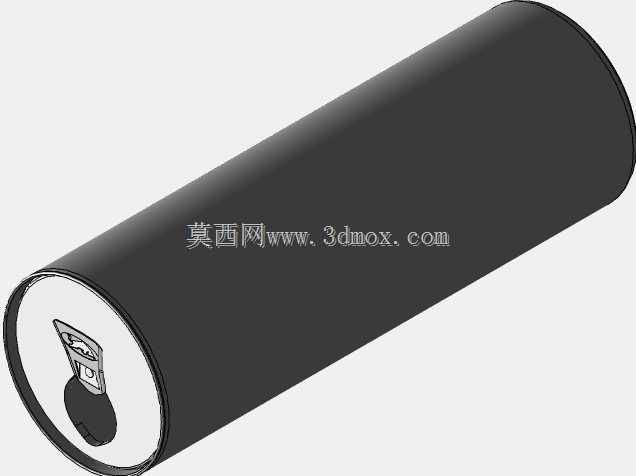

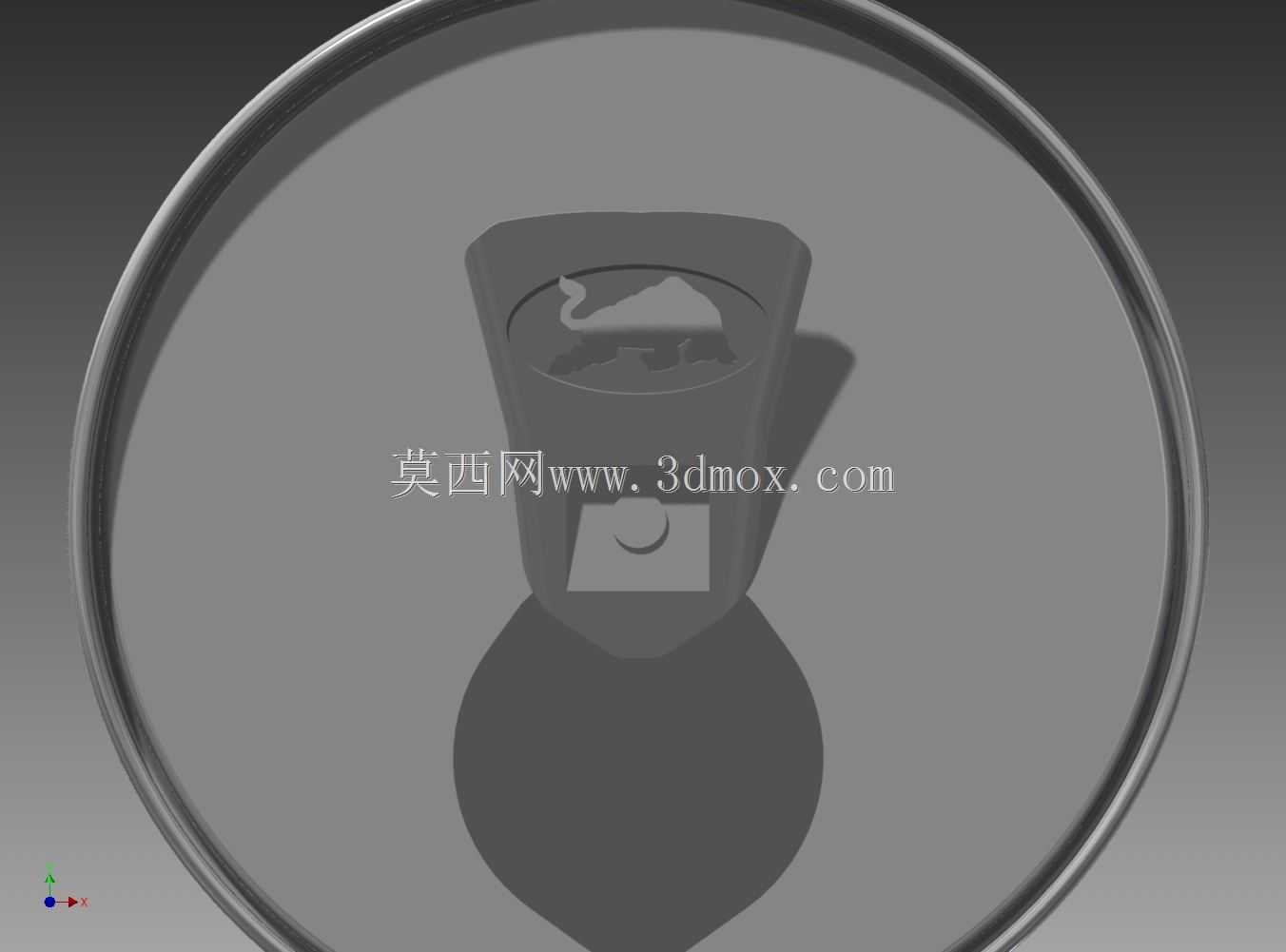

　　这款红牛功能饮料金属罐体的三维建模工作，核心围绕快消饮品终端陈列、包装结构校核、自动灌装产线适配这三类实际工程场景展开，日常做包装设备选型、自动售卖机货道匹配、商超堆头可视化演示、品牌周边衍生设计时，都需要这类还原度足够的罐体数模作为基础参考件，避免后续装配、干涉检查环节出现尺寸偏差。建模过程中首先还原了两片式铝制易拉罐的典型结构特征：顶部为标准全开式易拉盖，拉环采用铆接固定在盖面刻痕区域，盖面预留的沉台、卷边圆弧、刻痕弱化槽都按照实际量产罐的几何关系做了还原，罐身主体为等直径直筒薄壁结构，底部做内凹承压碟形底，这一结构主要用来抵消灌装后内压、堆叠运输时的轴向载荷，避免罐体鼓胀变形。

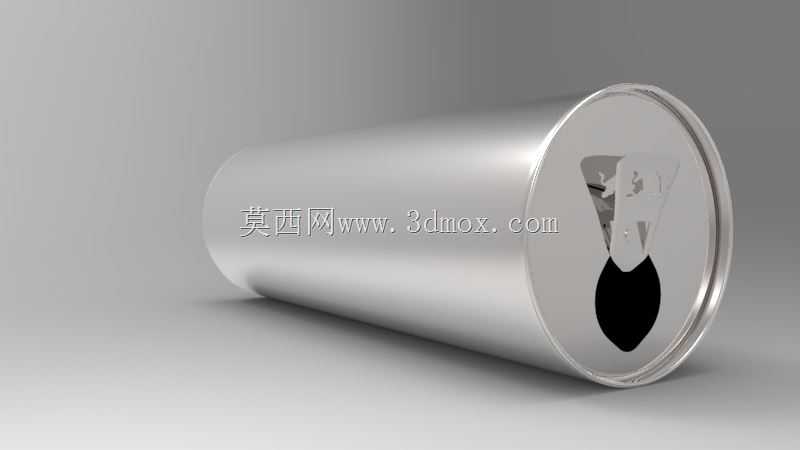

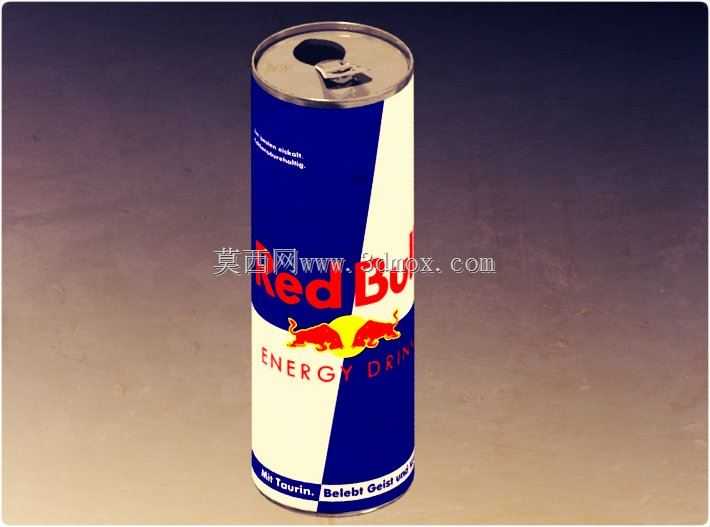

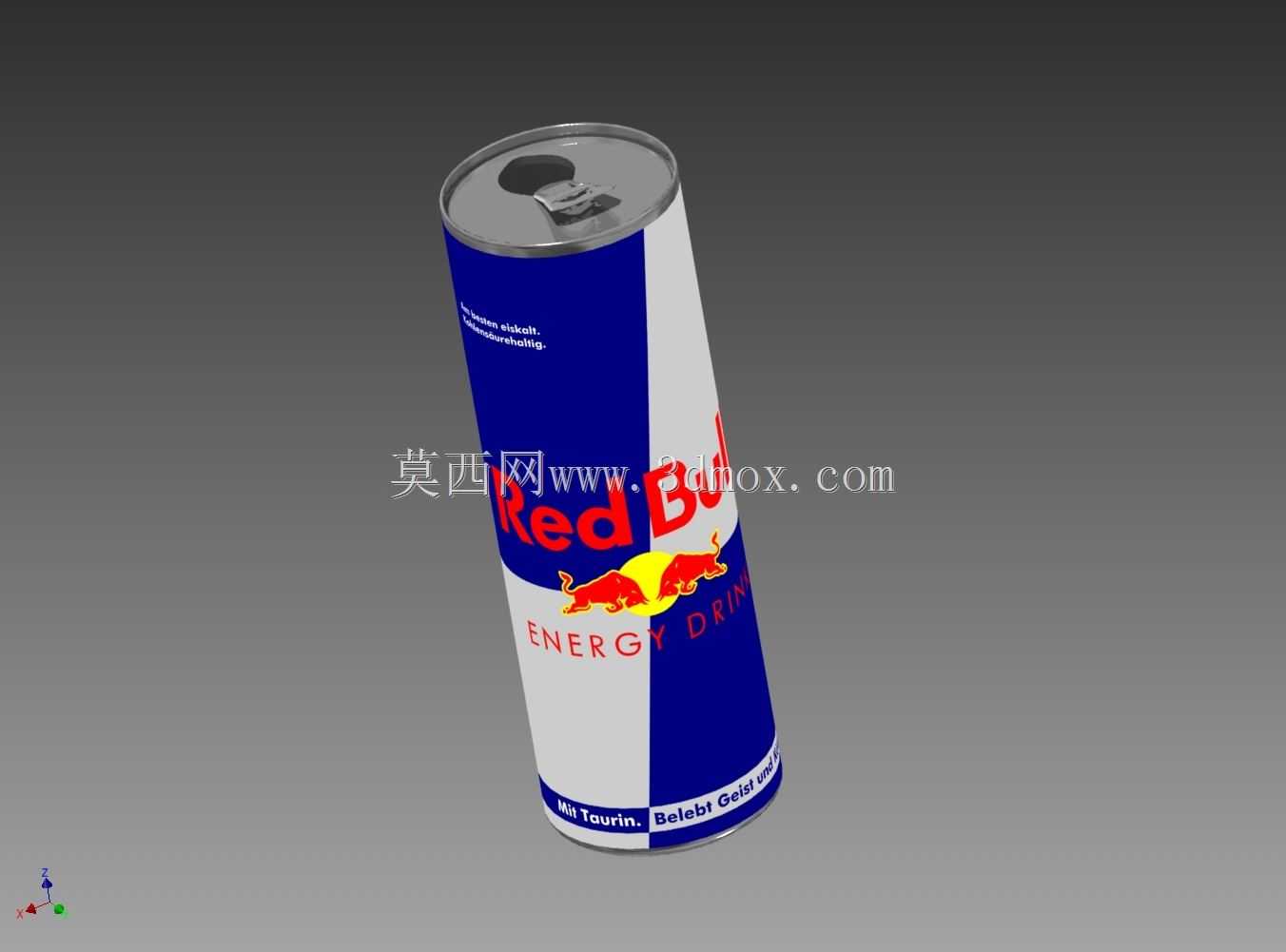

　　罐身的品牌标识区域按照红牛经典蓝白撞色版式做了曲面贴图贴合，商标、公牛图案、能量饮字样的位置完全对齐实际产品的印刷周向位置，曲面展开后可直接对接包装印刷的刀版、菲林制作环节，不用二次调整图案的周向偏移量。从安装边界与适配尺寸来看，常规250ml细长型功能饮料罐的外径控制在52mm到53mm区间，整体罐高在133mm左右，建模时严格按照这个边界做尺寸约束，可直接导入自动售货机货道模型做间隙校验：货道导轨宽度、挡货弹片的让位空间、螺旋货道的螺距都可以和罐体做干涉检查，也能适配灌装线的进罐星轮、抱罐夹具、贴标机压瓶头的工位匹配，模拟输送过程中罐体的姿态稳定性。结构细节上，罐口卷边的双层叠压圆弧、拉环的冲压起筋、

　　盖面铆钉的凸台高度都做了实体化建模，不是单纯的外观面片，做有限元分析时可以直接抽取薄壁实体，测试堆叠承压、侧边挤压、跌落冲击时的形变趋势；罐底的内凹圆角、支撑环接触宽度也按照量产件参数还原，静置在工作台面、货架层板上时接触环的受力面积和真实罐体完全一致，不会出现数模放置后接触面悬空、晃动的问题。在产线仿真场景里，这个数模可以用来验证洗罐、灌装、封盖、喷码、装箱各个工位的工装兼容性，比如封盖滚轮的压合行程要匹配罐口卷边的厚度，贴标机的标板弧度要和罐身外径完全贴合，机械手抓罐的真空吸盘直径要避开罐身接缝区域；在零售终端场景里，可直接导入冷柜、货架、展示架的装配环境，模拟陈列摆放的空间占用，也能为文创衍生、展会宣传物料的渲染提供精准的外观载体，曲面分色区域单独做了图层拆分，后续更换包装配色、做限定版版式调整时，不用重构罐体基础结构，仅替换贴图即可快速完成方案迭代。
