达尔文OP人形机器人3D打印U型安装支架

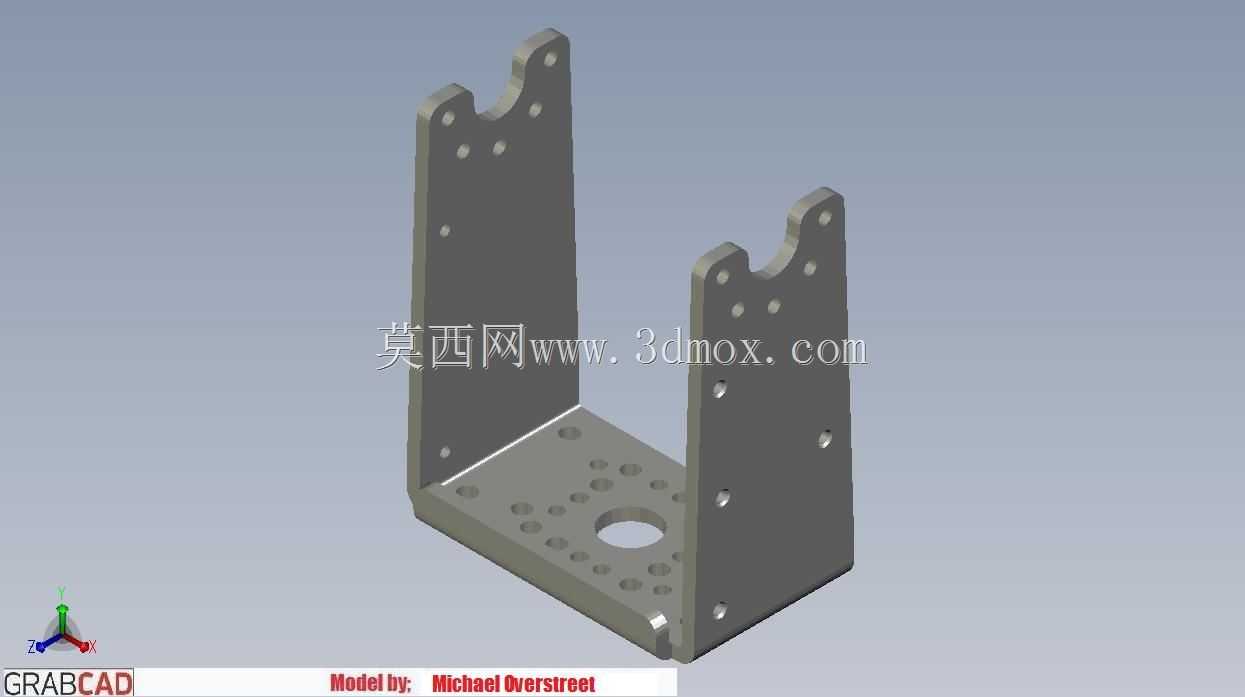

　　该U型立式支架是面向达尔文OP人形机器人3D打印试制场景设计的承载安装构件，整体采用一体化折弯成型的槽型布局，底部为水平安装基板，两侧对称伸出竖直立板，形成三面围合的安装空间，可在机器人本体组装、舵机排布、走线收纳过程中提供稳定的支撑基准。从实际装配场景来看，这类支架多用于小型人形机器人的躯干段承载，两侧立板顶部开设的半圆卡位槽可直接卡接舵机输出轴或者横向连接轴，无需额外加工轴套卡位，立板板面沿高度方向排布的多组通孔，既可以通过螺丝固定舵机、控制板等核心部件，也能根据装配需求调整部件的安装高度，适配不同版本OP机器人的部件排布差异。底部基板上密集分布的阵列安装孔，预留了充足的固定点位，既可以将支架整体锁附在机器人底盘框架上，

　　也能在基板空位处固定传感器、接线端子等小型辅件，基板中心开设的大尺寸通孔一方面用于穿设动力线与信号线，避免走线外露干涉关节运动，另一方面也可作为减重孔，降低3D打印成品的整体重量，适配人形机器人对自重控制的严苛要求。设计阶段优先考虑FDM熔融沉积成型的工艺特性，所有板件壁厚保持均匀一致，避免打印过程中出现翘曲变形，孔位边缘均做了小尺寸倒角处理，既可以去除打印支撑残留的毛刺，也能在螺丝锁附时起到导向作用，降低装配难度。两侧立板的间距经过匹配校核，刚好容纳标准舵机的安装宽度，立板外侧预留的侧孔可用于锁附侧向固定螺丝，防止舵机在机器人关节往复运动过程中出现窜动。支架的安装边界完全贴合达尔文OP机器人的躯干安装尺寸，

　　底部基板的外轮廓不会超出机器人躯干的外罩范围，两侧立板的高度匹配关节转轴的中心距，安装完成后不会干涉腿部、手臂关节的摆动行程，所有孔位的位置公差按照3D打印工艺的经济精度设定，打印完成后仅需简单去除支撑即可直接装配，无需二次铣削加工，非常适合机器人爱好者做结构改制、备件替换以及小批量试制使用，槽型的开放式布局也方便后期调试时快速调整内部部件位置，不用完全拆解支架即可完成接线检修。
