Ender3V2桌面级熔融沉积3D打印机

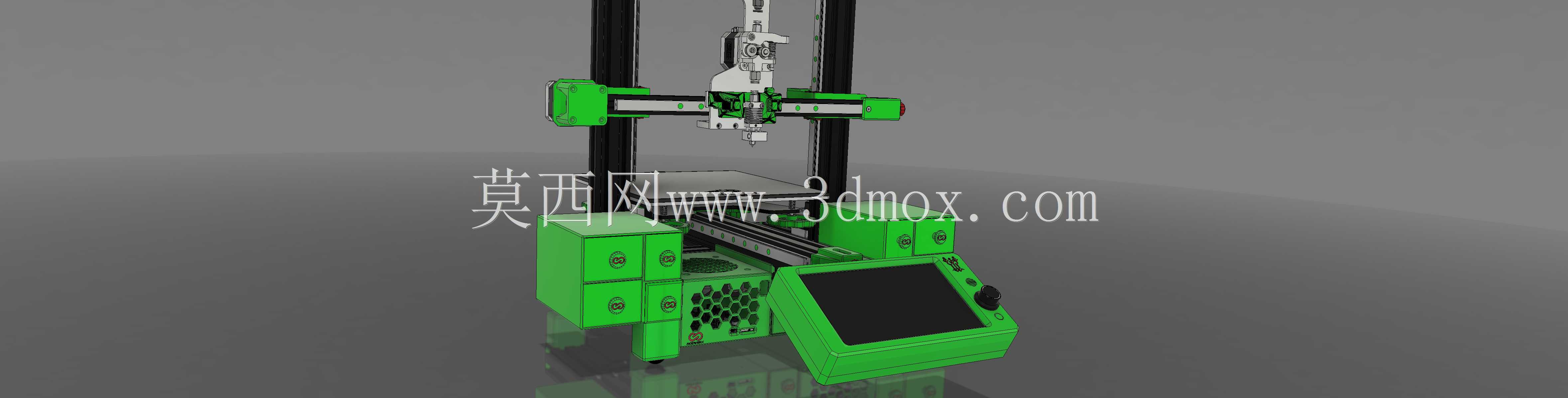

　　这套结构围绕桌面级FDM成型场景展开，整机采用龙门式运动布局，Z轴由两侧立式铝型材承担导向与支撑，X轴横梁搭载挤出与热端组件，Y轴带动成型平台做前后进给，框架边界控制在小型工作台可容纳的范围内，适合工作室、教学实验室、产品打样间以及个人加工位使用。设备的核心用途是将热塑性耗材熔融后逐层堆积，完成功能件、工装夹具、结构验证件和小批量外观件的快速制造。

　　运动部分没有沿用常见的滚轮悬臂方案，而是在X轴布置12mm线性轨道，滑块与挤出支架直接连接，运动间隙更小，高速启停时喷头姿态更稳定。挤出端采用近程直驱结构，缩短了热端到送料齿轮的路径，柔性耗材的推送阻力明显降低，回抽响应也更直接。热端走线沿横梁和拖链整理，避免随喷头往复运动出现拉扯，喷嘴、加热块、散热块和冷却风扇的相对位置按实际装配关系搭建，方便后期更换喷嘴或调整散热风道。

　　机架以标准铝型材为基础，型材槽口用于安装电气件、导轨、限位开关和面板，连接件位置保留了真实装配空间。底部控制区集成主控板、电源和显示屏，操作面板向前倾斜，站立操作时视线与屏幕接近垂直。机身侧面增加储物抽屉，可放置喷嘴、扳手、铲刀和胶水等常用工具；抽屉与旋钮作为独立部件处理，内部留出抽拉间隙，避免在装配时与型材端面发生干涉。

　　平台部分兼顾调平与刚性，热床支架通过Y轴导轨同步移动，四角调平螺母与弹簧位置清晰可见，便于维护时快速拆装。电控盒外壳采用圆角过渡，主板、树莓派等模块的安装孔位按板卡边界排布，下吸式风扇通道预留出冷风进入和热风排出方向，减少热量在盒内积聚。

　　从建模角度看，各部件不仅表达外观，还体现了螺钉连接、导轨锁紧、带轮张紧和线束走向等工程细节。设计时将挤出支架、直驱安装板和步进电机的连接顺序按实际拆装逻辑组织，M3螺钉从电机侧穿入支架，维修时不需要整体拆除横梁。该结构既可作为3D打印机改造参考，也可用于自动化送料、轻型点胶或桌面数控平台的方案验证。
