10转8异径外螺纹直通管路转接接头

　　这款异径直通转接件面向小口径流体管路的变径对接需求，常见于气动回路、低压水路、润滑系统以及小型实验台架的管路排布中。现场施工时，两段公称通径不一致的硬管或软管往往无法直接相连，中间加入该接头即可完成10mm端到8mm端的口径过渡，避免在现场临时裁管、套丝或拼凑多段转接件，减少泄漏节点。

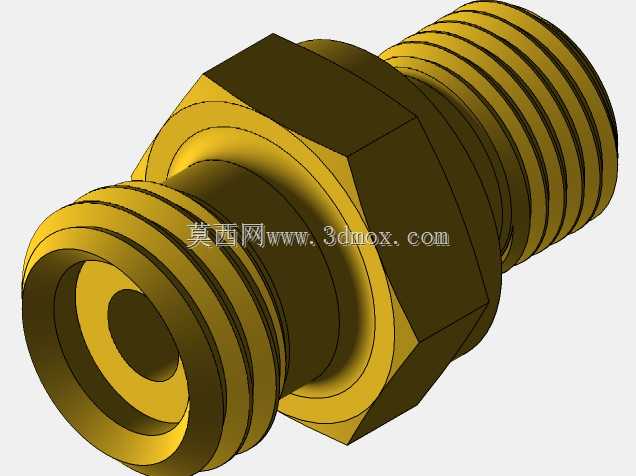

　　结构上采用两端外螺纹加中部六角受力位的经典布局。六角本体位于整个零件的轴向中段，两个平行平面间距按标准扳手空间设定，装配时可用开口扳手或活动扳手卡住本体施加扭矩，防止拧紧过程中接头跟转。两端螺纹段均保留足够的有效啮合长度，牙型轮廓完整，旋入对应内螺纹座后可形成稳定的机械连接；螺纹根部与六角端面之间留出退刀与密封垫圈贴合区域，实际使用中可配合生料带、O形圈或平垫实现端面/螺纹密封。

　　建模时先以回转体思路构建主体：沿轴线绘制半剖面，涵盖两端外圆、螺纹底径、内孔台阶以及中部六角外接圆，再通过旋转命令生成基础实体；中部六方采用拉伸切除或多边形凸台方式成型，保证对边尺寸与回转体同轴。螺纹部分按真实牙型做螺旋切除，还原牙顶、牙底与收尾段，便于在工程图中直接读取螺纹规格，也能在干涉检查时准确判断与相邻螺母、阀块的空间关系。内孔做平滑变径过渡，避免通径突变造成的局部流阻增大和气蚀隐患。

　　安装边界方面，需重点核对两端螺纹规格、六角对边尺寸以及轴向总长：扳手摆动范围内不应与邻近管路、机架壁面发生干涉；接头两端旋入配对件后，剩余外露螺纹长度要满足密封要求；内孔通道轴线应与相连管路保持同轴，减少侧向弯矩。沿程流向不受限制，介质可从10mm侧流向8mm侧，也可反向使用，选型时只需结合系统压力、介质腐蚀性确认材质与密封形式，即可在紧凑管路布局中完成可靠的变径连接。
