欧式复古十字护手细刃穿刺短剑结构

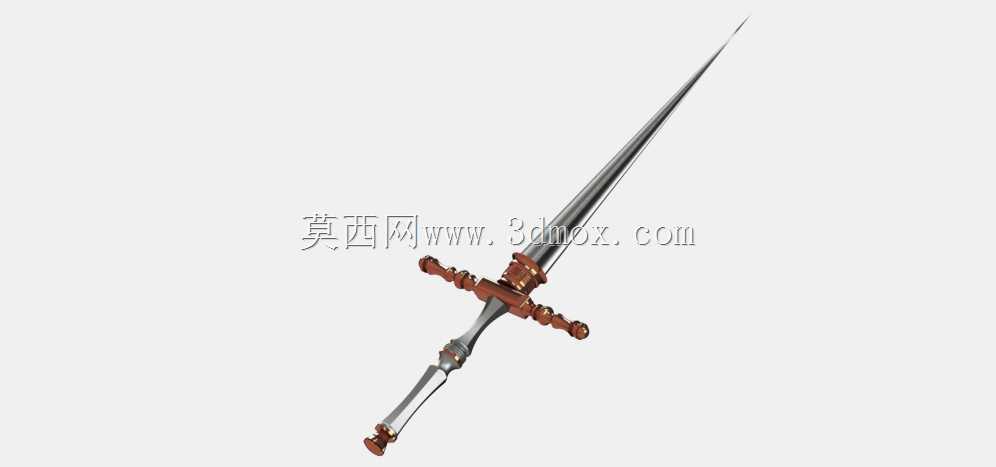

　　这款细刃穿刺短剑的三维结构，核心面向冷兵器形制复原、文创道具打样、影视陈设道具开发以及五金装饰件结构参考场景，整体采用细长锥状刃身搭配十字形横护手的经典欧式短剑布局，刃部从护手位置向前持续收窄，最终汇聚为尖锐锋端，刃身截面沿轴向逐步过渡，既保证穿刺过程中刃体拥有足够的轴向刚性，也通过收窄的轮廓降低刺入阻力，适配展示道具、工艺摆件的结构验证需求。

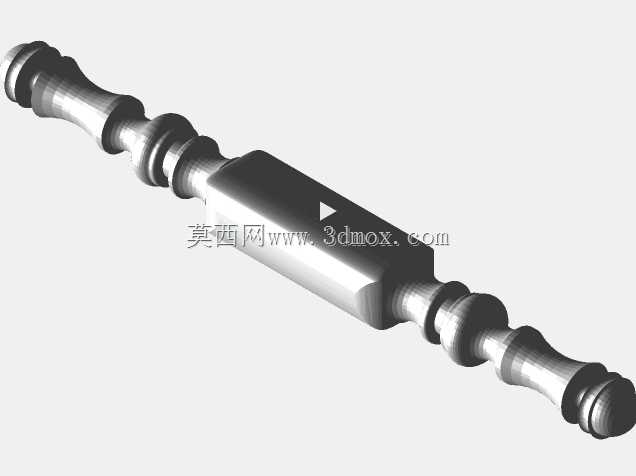

　　从设计思路来看，整套结构没有采用一体化整料成型的简化方案，而是将刃身、十字护手、柄部连接座、握持柄段、尾端配重件拆分为多个可独立装配的子部件，通过轴段定位、止口配合完成堆叠组装。十字护手向两侧水平延伸，末端做圆润收头处理，护手与刃身衔接的位置设置加厚的限位轴肩，既可以在握持时阻挡手部向刃端滑移，也能作为装饰结构的安装基准，护手表面预留的凹凸造型位，可直接适配铜质做旧、金属电镀等表面工艺的加工余量。

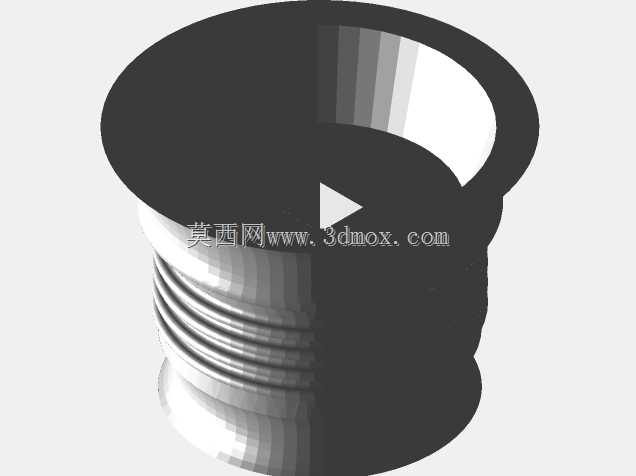

　　柄部采用分段变径设计，靠近护手的位置设置过渡连接套，中段握持区做贴合手型的收腰轮廓，尾端配置加重柄首，整剑的重心被控制在护手前方极近的位置，单手握持时不会出现头重脚轻的问题，哪怕作为展示道具长期悬挂陈列，也不会因重心偏移产生连接松动。各装配段之间的配合面都预留了合理的装配间隙，相邻零件的对接端面做平齐处理，组装后外轮廓无突兀台阶，刃身与柄部的同轴度可以通过连接轴段的配合公差直接保证，不需要额外的校形工序。

　　从安装边界来看，整剑沿长轴方向延伸，径向最大尺寸出现在十字护手的两端，刃身部分径向尺寸随轴向推进持续缩小，摆放或安装展示支架时，支撑位可分别选在护手下方与柄尾位置，两个支撑点的间距覆盖整剑重心区间，陈列时不会出现翘动。拆分后的各个零件结构都规避了复杂的倒扣特征，无论是采用五轴加工制作金属实物样件，还是通过3D打印制作树脂原型，都可以直接基于现有结构拆分出加工工位，不需要额外补做工艺让位。刃身的细长锥段在建模时通过引导线扫掠生成，截面沿刃长均匀渐变，没有突变的壁厚区域，后续做表面抛光、蚀刻纹饰等二次加工时，基准统一，不会出现局部应力集中的问题。十字护手与柄身的连接位设置了防转切面，装配后不会出现周向转动，长期使用也能保持各装饰部件的相对位置准确。
