适配五十毫米桁架的明基投影挂载支座

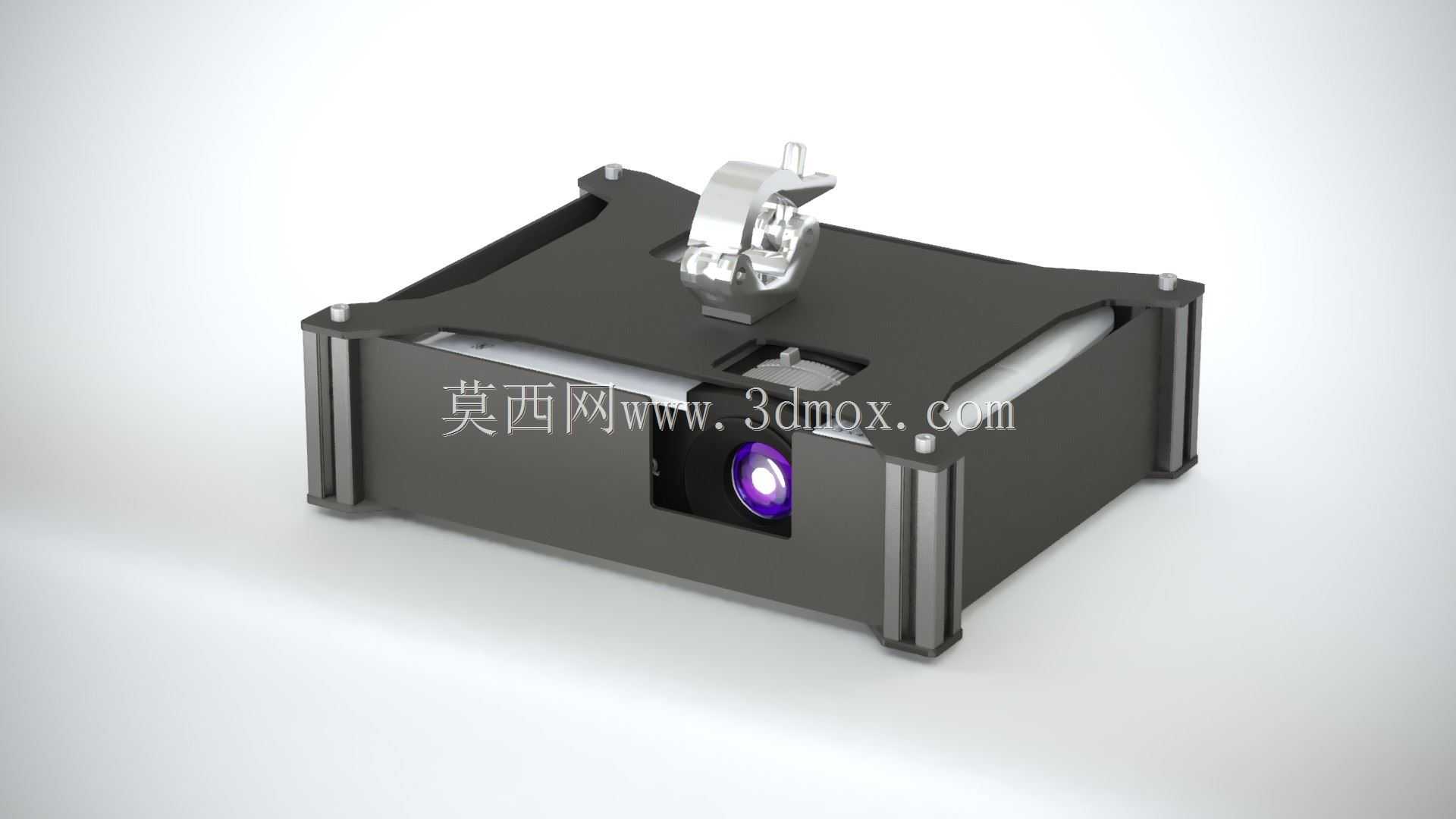

　　这套挂载结构的核心约束从一开始就锚定在50mm截面桁架上，不是随意做一块平板托住投影机那么简单。现场桁架多为演播室、展厅、舞台上方的承力杆件，杆件外轮廓、相邻腹杆间距和检修通道都限制了支架的外伸范围。设计时先把投影机本体的重心位置反推到安装面：镜头光轴需要与桁架下方的投射区域对齐，挂载点不能落在镜头正上方，否则调节俯仰时会与腹杆干涉。承载托盘采用围边式盒体结构，四周立边不是装饰，而是约束投影机在震动环境下的横向滑移。舞台桁架在灯光吊挂、人员走动和空调气流作用下会产生小幅振动，单纯靠底面摩擦固定并不可靠，围边配合可调压块可以把投影机壳体限制在盒腔内，同时避开机身侧面的散热格栅。顶部的铰接夹座是整套结构的关键。

　　夹座开口按50mm桁架管径设置，锁紧后形成环抱接触，接触面上预留防滑垫安装位，避免金属之间硬接触造成压痕和松动。铰接轴允许支架整体绕桁架方向做小角度俯仰，轴端采用锁紧螺母结构，调试完成后可以锁死，不会因长期振动出现角度漂移。托盘与夹座之间的连接筋板做了加高处理，力流从托盘四角向上汇聚到夹座，再传递到桁架，没有出现悬臂根部突然收窄的薄弱截面。外形边界上，托盘长度覆盖投影机主要支撑脚位置，宽度方向留出散热间隙，机身进出风口不被围边遮挡；支架最低点高于投影机镜头上缘，不会在投射画面上方形成遮挡。安装时先把上夹座扣在桁架上，穿入锁紧螺栓预紧，再将托盘组件与夹座对位连接，最后放入投影机并调整压块。调试顺序也很明确：先粗调投影机水平，

　　再松开铰接轴锁紧件调整俯仰角，使画面中心落在幕布基准位置，随后依次锁紧夹座、铰接轴和机身压块。结构中多处采用标准紧固件，便于现场不用专用工装即可拆装；盒体侧壁的开孔既减轻自重，也能作为布线和散热通道，电源线、信号线可以沿桁架走向整理，避免线缆悬垂影响画面稳定。对于需要在展厅、演播厅、临时舞台之间反复转场的使用场景，这种支架兼顾了定位精度、挂载可靠性和拆装效率，也为后续适配不同尺寸投影机预留了压块调节空间。
