索尼PS4家用游戏主机外观结构造型

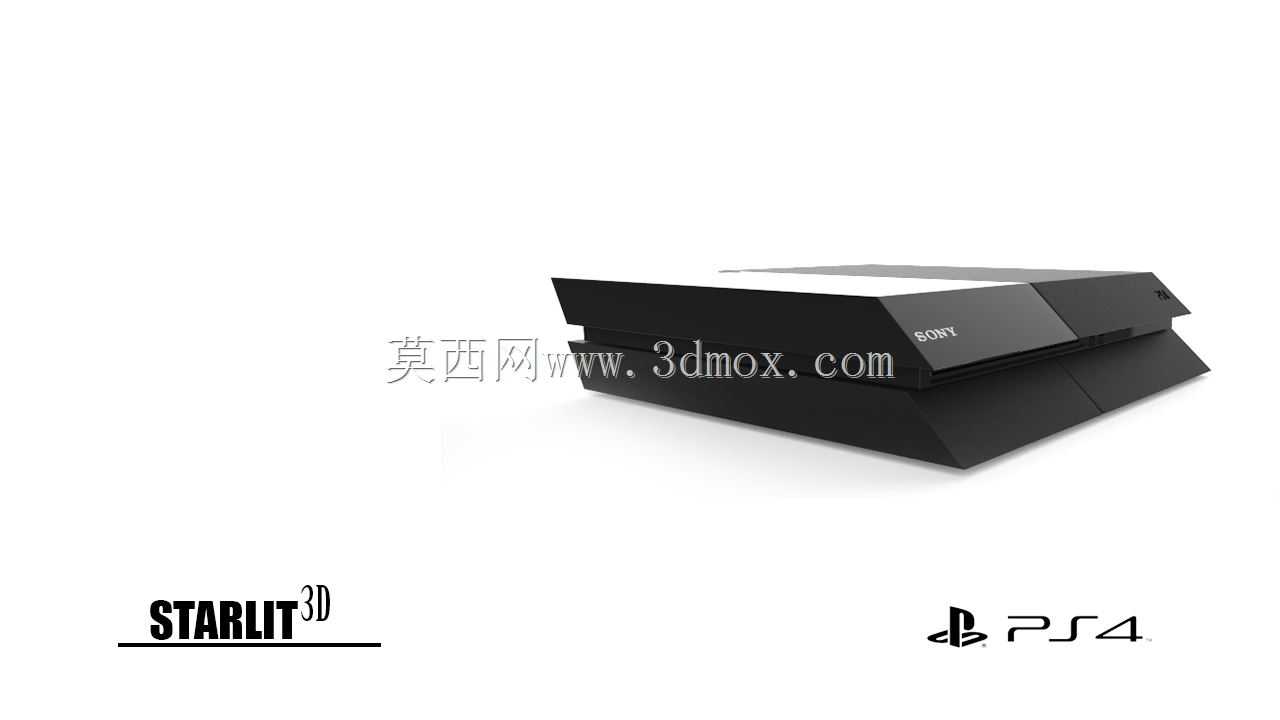

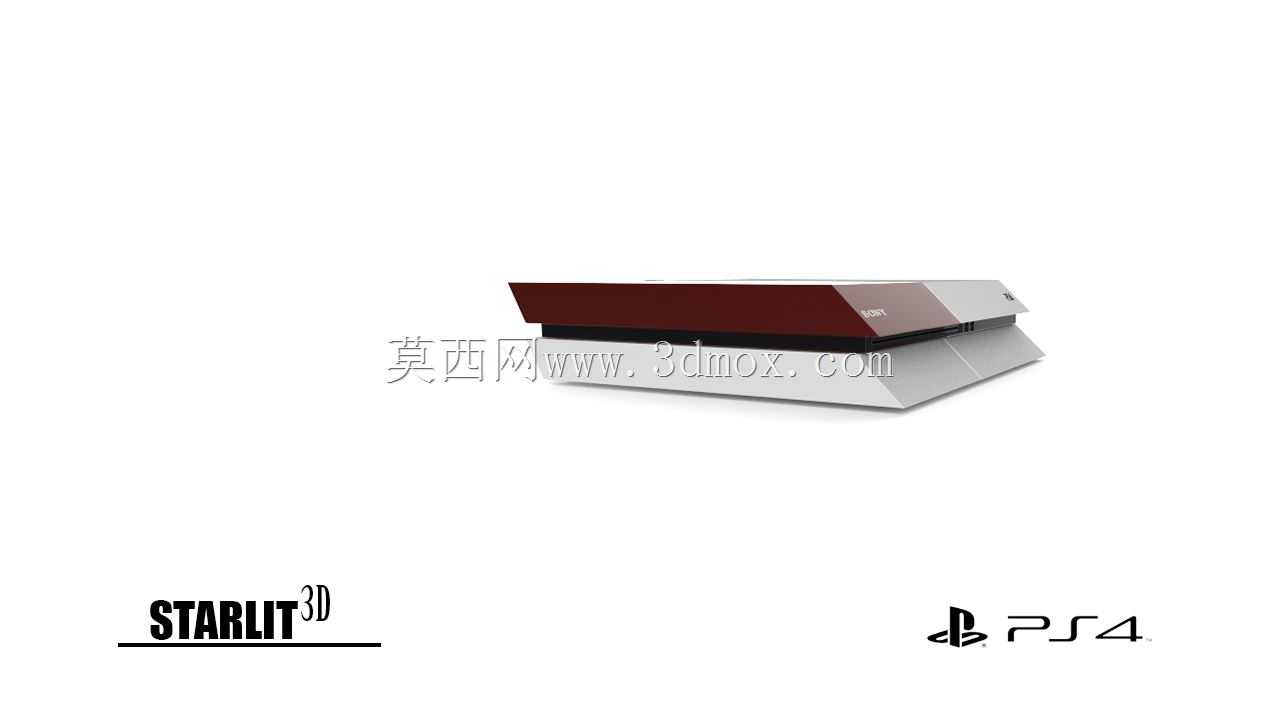

　　该三维造型围绕索尼PS4家用游戏主机展开，建模时首先从整机外观轮廓入手，还原初代PS4标志性的平行四边形分层机身，主机采用上下两层错位斜切的壳体结构，黑色哑光主体搭配局部亮面饰板，正面预留光驱槽位与SONY标识区域，侧面布置散热格栅与接口开孔，整体线条硬朗且带有明显的斜面切角特征，和传统方正机顶盒造型形成明显区分。

　　从实际使用场景来看，这类主机通常放置在客厅电视柜、桌面影音架区域，建模过程中需要严格把控整机长宽高比例：初代PS4整机宽度约275mm，深度约305mm，平放高度约53mm，斜向切角会让机身前后端存在高度差，布置安装边界时需要在主机左右两侧预留至少50mm散热空间，后方预留80mm以上空间避让HDMI、电源、网线接口的插拔行程，底部四个橡胶垫脚的高度约8mm，保证桌面空气流通辅助散热。

　　结构设计层面，模型还原了主机的分层装配逻辑：上层为上盖板与电源按键区域，中层为主板、光驱、硬盘的安装腔体，下层为底壳与进风开孔，前后端的斜面造型并非单纯装饰，斜向切面可以引导气流从底部进风、侧后方出风，避免热风直吹墙面或周边影音设备。机身正面的吸入式光驱槽沿斜向壳体平行布置，两个USB接口布置在机身正面下方凹槽内，既不破坏整体斜面造型，也方便用户插拔手柄充电线。

　　建模时重点处理了多处细节特征：机身表面的分模线沿斜切棱线走向，没有出现生硬的直角转折；侧面散热孔为细密长条格栅，开孔方向顺着机身斜面倾斜，避免积灰同时保证出风顺畅；底壳的垫脚位置、硬盘更换盖板的卡扣轮廓都做了还原，PS标识与品牌logo的凸起厚度控制在0.3mm左右，既保证标识辨识度，也不会在壳体装配时产生干涉。

　　对于结构设计从业者而言，该模型可用于数码产品外观造型参考、影音设备桌面布局校核、游戏周边配件的适配设计，比如定制主机防尘罩、竖直支架、散热底座时，都可以直接提取机身外轮廓曲面、接口位置、垫脚间距作为设计基准，避免配件和主机斜面、开孔出现匹配偏差。建模过程中曲面拆分逻辑也具备参考价值：多段斜面拼接时需要保证相邻曲面的G1连续，棱线处做0.2mm的小倒角处理，既消除锐边，也还原量产塑料壳体的实际工艺特征。
