三星GalaxyNote5智能手机外观结构

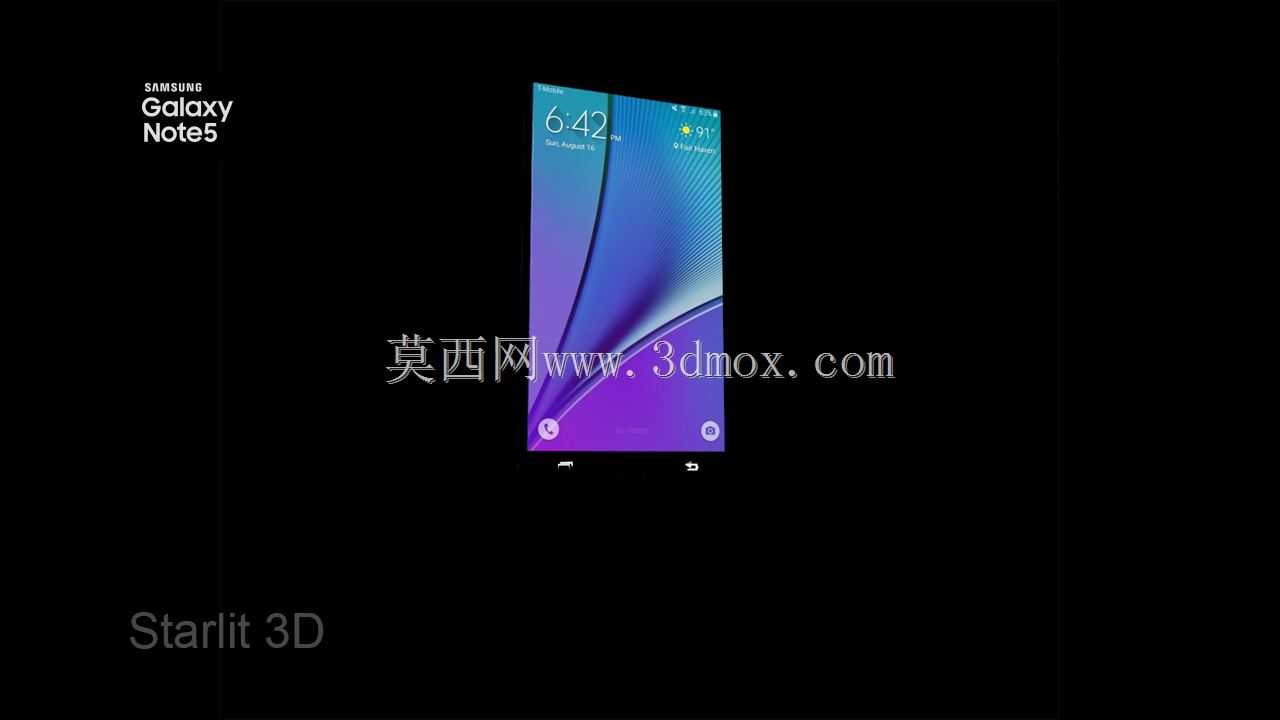

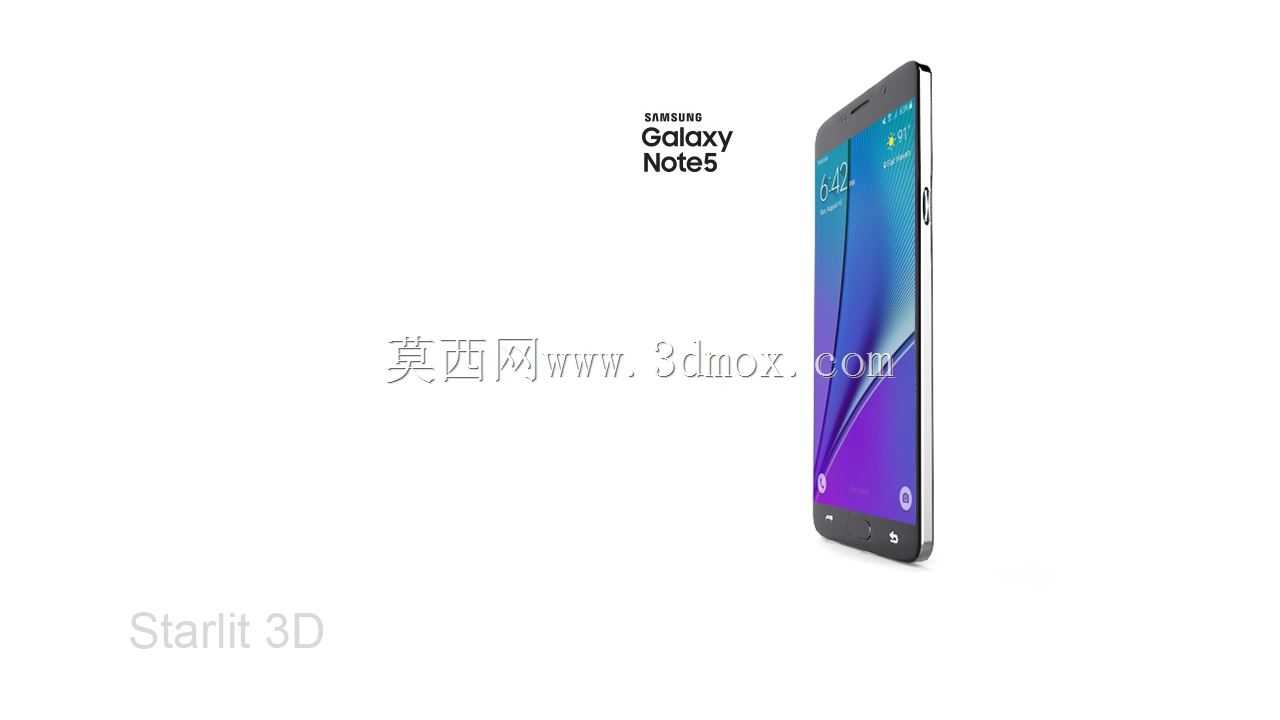

　　该三维数模完整还原了三星Galaxy Note5直板旗舰智能手机的整机外观与装配边界，面向消费电子结构设计、配件开发、展示场景搭建等工程环节使用。整机采用一体化金属中框搭配双面玻璃的经典直板触控形态，数模中对机身正面2.5D弧面玻璃的过渡圆角、屏幕可视区域边界、顶部听筒开槽与前置传感器排布、底部实体Home键的凹陷轮廓均做了精准还原，机身侧边框的音量调节按键、电源按键的凸起高度与装配间隙、底部3.5mm耳机孔、MicroUSB充电接口、扬声器开孔的位置与尺寸公差都按照实机测绘参数搭建，背面玻璃面板的曲面收边、后置摄像头与闪光灯组件的凸起高度、机身底部手写笔S Pen的插拔通道轮廓也完整呈现。

　　从实际应用场景来看，该数模可直接用于手机保护壳、钢化膜、无线充电底座、车载支架、桌面拓展坞等周边配件的结构设计：在保护壳开发环节，可直接提取机身外轮廓曲面作为分型面参考，预留按键避让位、摄像头开孔的安全间隙，避免配件装配后出现按键卡滞、镜头刮蹭的问题；在展示陈列场景中，可用于数码门店的手机展示台位排布、通讯展会的终端演示道具建模，也可作为数码类科普内容、交互UI演示的载体模型。

　　设计思路层面，Note5作为主打大屏手写的商务通讯终端，整机长宽厚尺寸控制在握持舒适的边界内，5.7英寸的屏幕占比在同期机型中处于较高水平，机身背部的弧面收边充分贴合手掌握持曲线，数模中还原的S Pen收纳结构完全内嵌于机身底部，不额外突出机身外轮廓，保证了整机外观的整体性。建模过程中对所有外观分件的装配关系做了层级拆分：前面板玻璃组件、中框承重结构、后盖玻璃、侧边按键、摄像头装饰件、手写笔部件均为独立可编辑实体，设计人员可直接调取对应部件做干涉检查，比如验证第三方触控笔配件与机身收纳槽的匹配度、校验无线充电线圈在机身背部的安装空间是否与玻璃内表面预留间隙冲突。

　　安装边界方面，整机外轮廓无额外突出结构，所有外接接口的开孔深度、插口朝向都符合通用手机配件的适配规范，屏幕正面的触控区域边界、背面摄像头的凸起高度参数可直接作为配件设计的输入条件，避免周边产品装配后出现遮挡屏幕、干涉按键的问题，数模曲面连续性达到消费电子外观件的A级曲面标准，可直接导入渲染环节做产品宣传图制作，也可用于结构教学中讲解直板手机的堆叠设计逻辑。
