工业机器人手臂阶梯轴锁紧连接构件

　　该构件为适配多关节工业机器人小臂传动链路开发的一体式阶梯轴锁紧连接件，替代传统分体螺母加螺栓的紧固方案，在机器人关节模组、小臂传动单元的装配场景中，承担轴系轴向定位、传动扭矩传递、相邻轴段限位锁止的核心作用，可直接嵌入机器人手臂的谐波减速器输出端、连杆铰接位的轴系布局中，解决传统紧固件在机器人高频往复摆动下易松脱、占用轴向空间大、装配同轴度难保证的痛点。

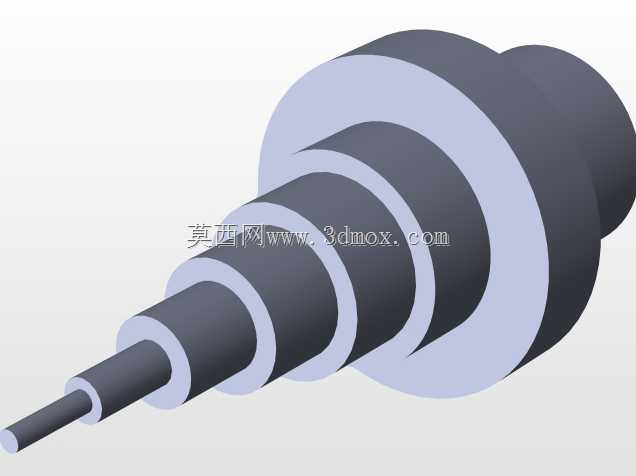

　　从结构设计逻辑来看，构件采用多级同轴阶梯圆柱的整体构型，从细端到粗端依次设置不同外径的轴肩，每一级轴肩的端面都可作为定位基准面，细端轴段可穿入小臂连杆的铰接孔、同步带轮内孔，中间各级轴肩分别抵靠轴承内圈端面、传动轮定位端面、机器人手臂钣金支架的侧壁，最粗端的大直径轴段作为锁紧受力端，无需额外搭配六角螺母，轴段自身的阶梯面即可完成多点位轴向限位，装配时仅需从轴端穿入对应销件或者锁紧卡环，即可完成整个轴系的轴向固定，相比传统螺母螺栓组合，零件数量减少60%以上，装配时无需预留扳手操作空间，特别适合机器人手臂内部狭小的布线、走管间隙。

　　外形尺寸方面，构件整体为同轴回转体，总轴向长度适配常规6kg负载工业机器人小臂的铰接位安装宽度，各级轴段的外径差按照相邻配合零件的内孔尺寸匹配设计，最细轴段的外径适配关节支撑轴承的内孔公差，中间轴段的长度对应传动轮的轮毂宽度，大端轴段的外径大于支架安装孔的孔径，形成天然的轴向挡边，所有轴段的同轴度控制在IT7级公差范围内，装配后轴系径向跳动量可控制在0.02mm以内，满足机器人关节高速运转时的传动精度要求。

　　实际使用场景中，该构件既可以作为机器人手臂摆动关节的铰接销轴，替代传统的螺栓加螺母铰接结构，避免关节反复正反转时螺纹松动导致的手臂定位精度漂移；也可以作为小臂内部传动带轮、张紧轮的固定轴，多级轴肩可以同时对两个相邻传动零件进行轴向分隔，省去额外的定位隔套，减少轴系的累计装配误差。构件的外轮廓无突出的棱角、螺牙结构，在机器人手臂内部走线时，不会刮蹭包裹在轴旁的动力线缆、编码器信号线，也不会在关节摆动过程中和相邻的连杆外壳发生运动干涉。设计阶段所有阶梯过渡位置都设置了退刀槽与圆角过渡，避免热处理和长期受交变载荷时出现应力集中断裂，整体结构兼顾了装配便捷性、传动刚性与长期运行的可靠性，适配轻载工业机器人、协作机器人小臂的紧凑化结构设计需求。
