机械陀螺仪教学演示结构装置

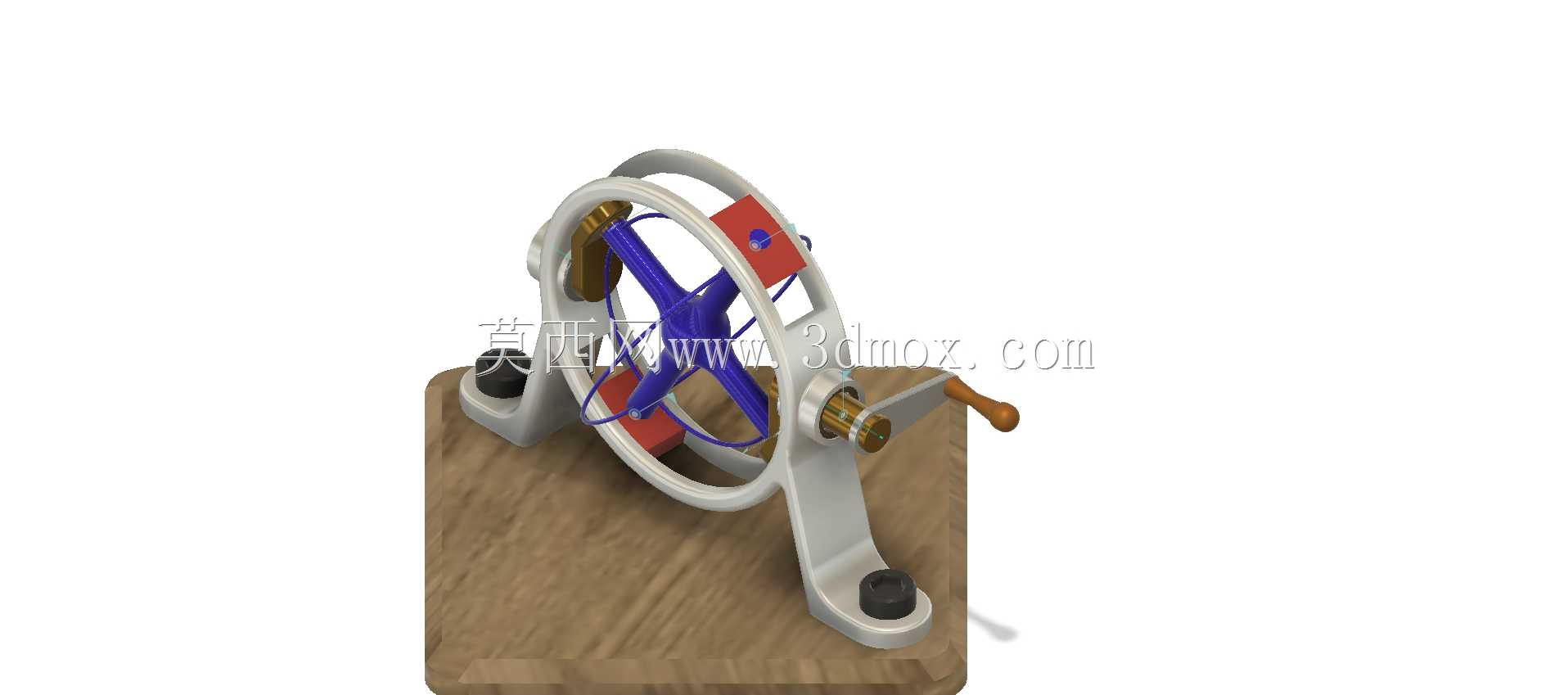

　　这套机械陀螺仪结构以经典万向支架为核心，通过多层正交回转环实现转子在空间中的姿态稳定，常用于物理力学演示、惯性导航原理教学以及精密机械结构认知场景。装置底部为带防滑支脚的木质承托平台，两侧立式轴承座承担外回转环的支撑载荷，支脚位置预留安装孔位，可直接固定在实验台或演示桌面上，避免高速运转时整体晃动。外回转环通过两端转轴与支架铰接，内回转环再以垂直于外环轴线的方向与外环连接，最内层转子组件安装在内环中心，三层回转轴线两两正交，理论上交于同一空间点，从而保证转子自旋轴在基座姿态变化时仍能保持指向稳定。转子部分采用十字辐条式轮盘结构，中心配置配重块以增大转动惯量，侧边设置摇柄驱动机构，通过手摇输入带动转子加速自旋，

　　无需外接动力即可完成定轴性、进动性等陀螺特性演示。设计过程中优先保证各回转副的同轴度与间隙配合，支架轴承位采用沉孔定位，减少转轴窜动；环体采用薄壁框架形式，在保证刚性的同时控制整体重量，降低转动惯量对演示效果的干扰。外形上整体呈立式布局，底座长宽适配常规实验台面，高度方向预留摇柄操作空间，两侧支架间距略大于外环直径，回转运动全程无结构干涉。安装边界方面，底部支脚的孔距按照标准教学实验台安装槽位设计，固定后摇柄操作侧留出足够手部活动空间，转子旋转范围内无遮挡构件。该装置既可以作为高校力学课程的具象演示教具，帮助理解角动量守恒与陀螺力矩原理，也可用于机械结构课程中讲解多自由度铰接、轴承支承与动平衡设计思路，建模时完整还原了各零件的装配关系与运动配合面，可直接用于运动仿真验证与结构干涉检查，为同类惯性演示装置的结构优化提供参考。
