桌面焊接排烟集气导流罩结构设计

　　这套集气导流结构主要面向小型焊接工位、电子返修台、手工锡焊作业区以及桌面实验操作场景，用来把焊接过程中产生的烟气、热雾和悬浮微粒就近收拢，再导向后端PC冷却风扇或简易排风管路。结构本身并不承担风机动力功能，而是作为气流入口端的集气部件，通过渐缩流道降低局部涡流，使风扇吸风面的气流分布更均匀，避免烟气在操作者面部附近扩散。

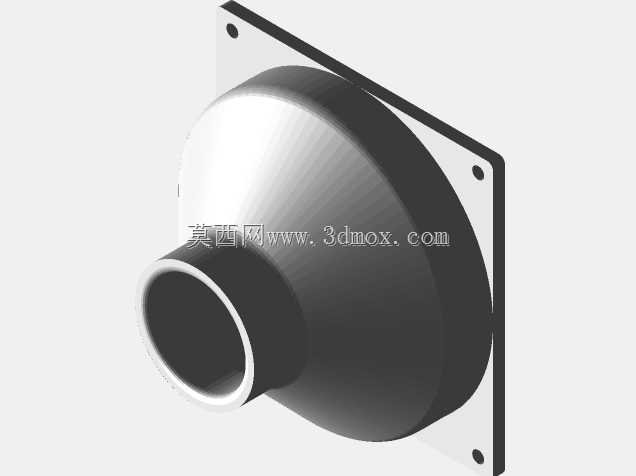

　　从外形上看，部件由方形安装法兰、锥形集气腔和圆筒形出气接口三段组成。方形法兰位于背部，板面预留安装孔，可直接贴合风扇框、桌面挡板或设备侧板；法兰边缘保持平直，便于使用螺栓、卡扣或压条固定。锥形腔体从法兰侧的大开口向出气口逐步收缩，曲面过渡连续，没有明显突变台阶，这种处理能够减少气流在腔壁处的折返和紊流噪声。前端圆筒接口用于连接软管、卡箍或后续排风通道，接口壁厚均匀，端部保留环形边界，方便套入柔性风管后进行捆扎固定。

　　设计思路上，重点不是追求复杂外观，而是处理吸风范围、安装空间与流道阻力之间的关系。背部方形开口对应风扇进风区域，能够覆盖较大的烟气发生面；前部缩口则提高接管便利性，并让气流在进入软管前形成较稳定的方向。锥面采用平滑回转过渡，既有利于塑料打印成型，也适合钣金或薄壳件加工；在小批量制作时，可按STL实体进行增材制造，若转入批量生产，也可依据该外形拆分为注塑件或焊接钣金件。

　　安装边界方面，方形法兰决定了主体占用的背部平面尺寸，建模时需要重点核对法兰孔位与标准风扇框孔距是否一致，同时留出螺钉头、垫片和卡箍空间。前端圆筒接口的轴线应与风扇中心尽量重合，偏心过大时会造成一侧流速过高、另一侧集气不足。锥腔向外凸出的长度会影响桌面操作空间，若用于烙铁架旁边，应保证手部移动、工件放置和焊锡丝取用不受干涉；若安装在透明挡板后方，则需确认锥腔与挡板、风扇之间没有贴合过紧导致的振动传声。

　　在实际配装中，风扇贴合法兰后，烟气从靠近焊接点的一侧被吸入，经锥形腔收拢后由圆筒接口排出。若后端软管较长或弯折较多，应适当提高风扇静压能力，或缩短接口到室外过滤段的距离。结构表面无需复杂加强筋，但在法兰与锥面交接处保留连续圆角，可降低薄壳件受力开裂风险。整体模型把安装面、集气面和排风口整合在同一零件上，适合桌面排烟装置、小型焊接辅助设备和工位局部排风改造时进行结构参考。
