大力士吉他支架高度调节手柄断裂修复件

　　舞台演出、排练室与乐器仓储场景中，落地式多琴位吉他支架长期承担电吉他、贝斯等重型乐器的承托任务，支架的高度调节手柄是操作人员调整支撑高度、锁定立柱伸缩位置的核心操控部件，频繁扳动、过载受力或意外磕碰后，手柄根部与调节机构衔接的位置极易出现应力断裂，直接导致支架无法锁止高度，承托吉他时存在滑落摔损的风险。这款修复替换件正是针对大力士三重吉他支架的断裂手柄故障开发，无需整体更换整套支架，仅替换损坏的手柄关联部件即可恢复支架的调节锁止功能，大幅降低乐器承载设备的维护成本。

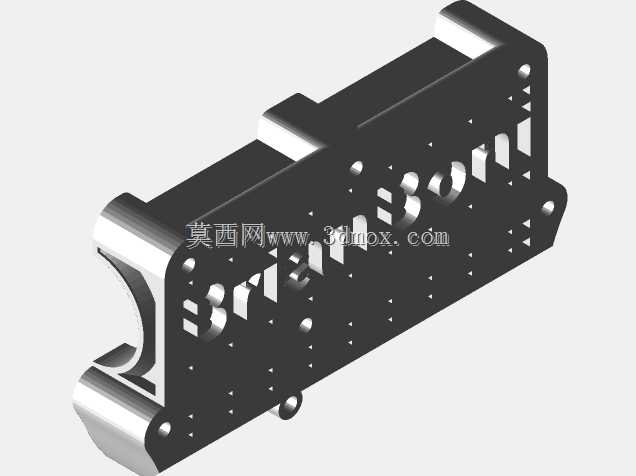

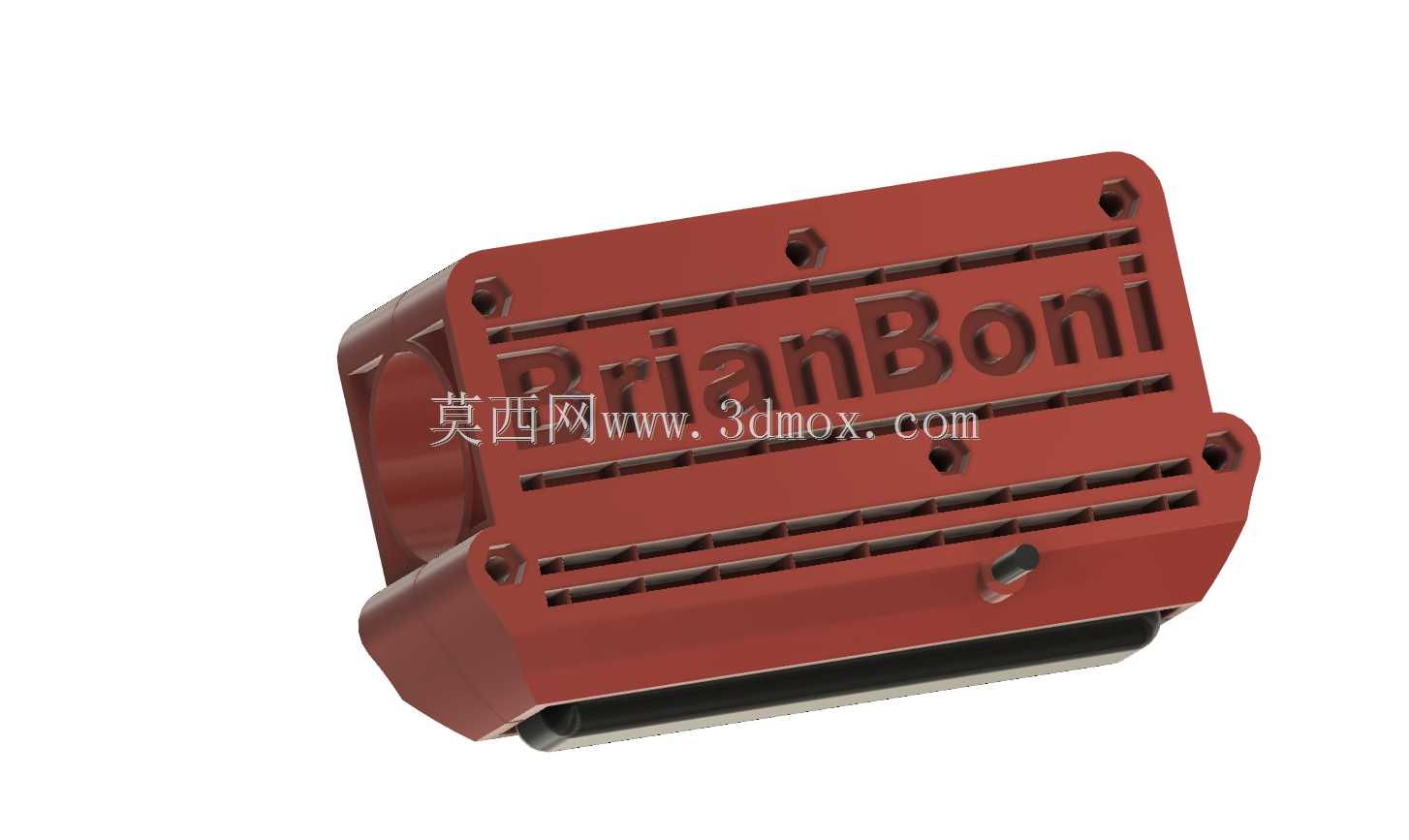

　　从结构设计思路来看，修复件主体采用盒式包覆造型，外轮廓预留多组均匀分布的安装孔位，孔位位置与原支架手柄基座的安装螺孔完全对应，装配时可直接沿用原有紧固件完成固定，不需要对支架本体进行二次钻孔、焊接等破坏性加工。部件表面做了横向防滑槽纹理处理，操作人员扳动手柄时，手指与部件表面的接触摩擦力显著提升，即便手上沾有琴弦防锈油、舞台演出的汗液也不会出现打滑脱手的问题。部件正面预留了凸起的字符成型区域，既可以做品牌标识的一体成型，也能在建模时快速调整字符内容，适配不同批次支架的外观匹配需求。

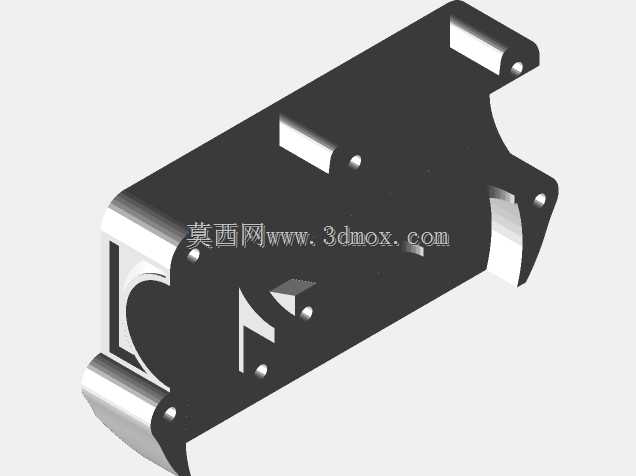

　　部件两侧设计了半圆弧包裹结构，装配后可以完整包覆支架内部的调节转轴与锁止卡位组件，既能够阻挡演出场地的灰尘、喷淋饮料碎屑进入调节机构内部造成卡位卡顿，也可以避免内部金属转轴外露剐蹭吉他琴身漆面。部件底部预留了长条形嵌槽，槽内尺寸与原支架的手柄联动金属片厚度匹配，装配时将联动片嵌入槽内，再通过侧边的紧定螺孔拧入止付螺丝，即可把修复件与内部调节机构牢牢锁为一体，扳动外部盒体时就能同步带动内部锁止结构完成解锁、锁紧动作。

　　从安装边界来看，修复件的整体外廓尺寸完全贴合原手柄的安装空间，两侧突出的圆弧护边不会与支架的伸缩立柱、吉他承托臂发生运动干涉，所有安装孔的孔距、孔径都按照原支架实测尺寸复刻，螺丝穿入后可以直接对齐基座螺纹，不需要额外扩孔修正。部件的壁厚在转轴受力区域做了局部加厚处理，对比原薄壁塑料手柄的抗扭强度提升明显，操作人员施加较大扳动力度时也不会出现根部断裂的问题。建模过程中对所有棱角位置都做了R角过渡，既避免注塑生产时出现应力集中开裂，也防止操作人员快速调节支架时被锐边划伤。这类修复件的建模逻辑同样适用于各类老旧工装、支架类设备的断裂操作件替换，结构设计时优先保证安装孔位的同轴度与受力区域的强度冗余，同时兼顾操作防滑与内部组件防护，就能在不大改原设备的前提下快速恢复设备的使用功能。
