透明壳体两级齿轮减速箱结构设计

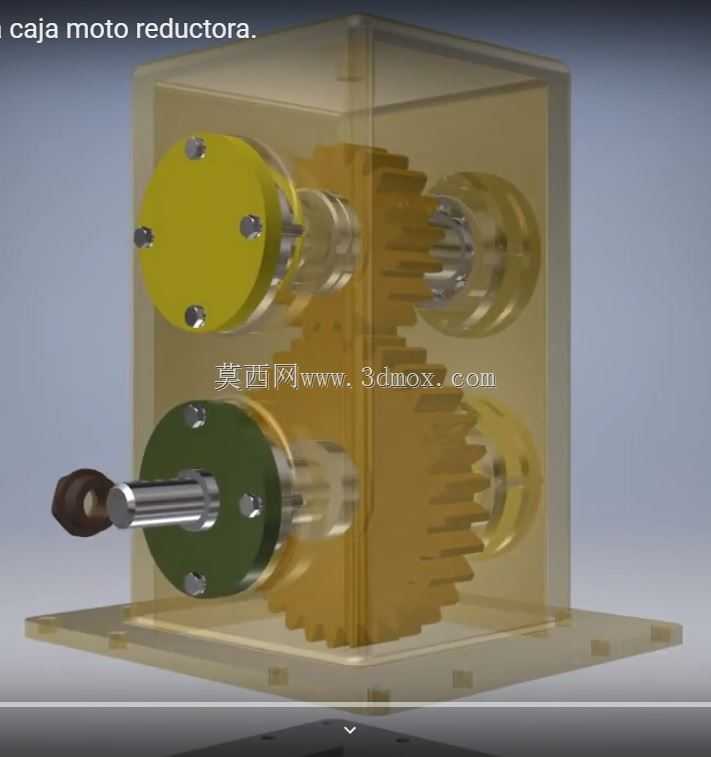

　　这套减速传动装置采用箱式封闭布局，核心由两根平行布置的传动轴、两组啮合齿轮、端盖、轴承定位结构以及透明外罩组成，主要用于把原动机端较高的输入转速降低，同时按传动比放大输出扭矩，常见于小型输送辊道、实验台架、教学演示设备以及轻载自动化工位中。从实际装配关系看，低速输出轴端预留了手摇或联轴连接结构，轴伸穿过前端盖后可直接对接负载盘、链轮或联轴器；高速轴位于箱体另一侧，通过齿轮副将动力传入箱内。齿轮采用直齿圆柱啮合形式，齿宽、齿顶圆和中心距在建模中保持一致约束，装配时需保证两轴轴线平行，齿面接触区沿齿宽方向均匀分布，避免单侧偏载造成异常磨损。

　　箱体设计上采用透明可视外壳，这一处理并不只是为了展示效果：在设备调试、传动验证或教学场景中，工程师可以直接观察齿轮啮合位置、润滑油脂分布以及运转时是否存在干涉。箱体四周留出安装底板，底板上的固定孔用于将整机锁定在机架平面上；设计安装边界时，要同时考虑轴伸高度、联轴器外径和手轮操作空间，不能只按箱体本体外轮廓预留位置。前端盖通过多颗紧固件压紧轴承外圈，端盖与轴之间保留回转间隙，后盖则承担轴向定位作用，防止齿轮轴在启停冲击下产生窜动。

　　设计思路上，先确定传动比和输出扭矩需求，再反推各级齿轮齿数、模数与中心距。小齿轮安装在高速侧，大齿轮布置在低速侧，两级传动使转速逐级下降；轴径设计需兼顾键连接、轴承内孔和齿轮轮毂强度，轴肩位置用于限制齿轮与轴承的轴向移动。箱体内部要给齿顶圆与内壁之间留出安全间隙，既防止运转刮擦，也为润滑油留存空间。若用于连续工况，还应在箱壁或端盖处考虑散热、油封和注油排油结构；若用于演示或轻载间歇工况，透明罩则更便于检查装配正确性。

　　从外形尺寸协调来看，齿轮外径决定箱体宽度与高度，轴伸长度决定前端操作区，底板孔位决定与设备机架的连接方式。建模时需重点核对齿轮啮合干涉、轴与端盖同轴度、紧固件可达性以及箱体合装顺序。该结构清晰呈现了减速箱从动力输入、齿轮变速到扭矩输出的完整路径，对理解平行轴传动、轴承支承和箱体封装具有较强的工程参考价值。
