带步进法兰RV030齿轮箱结构

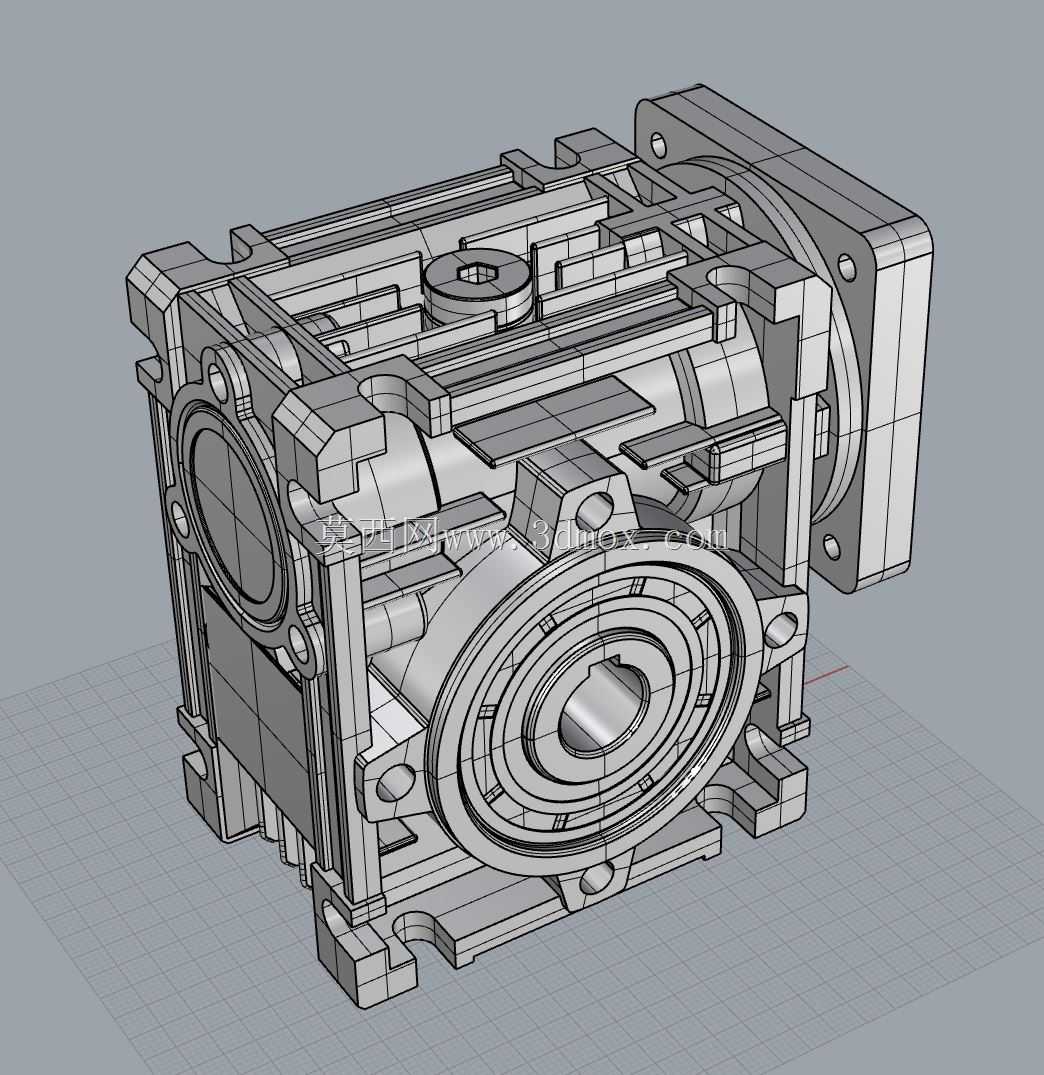

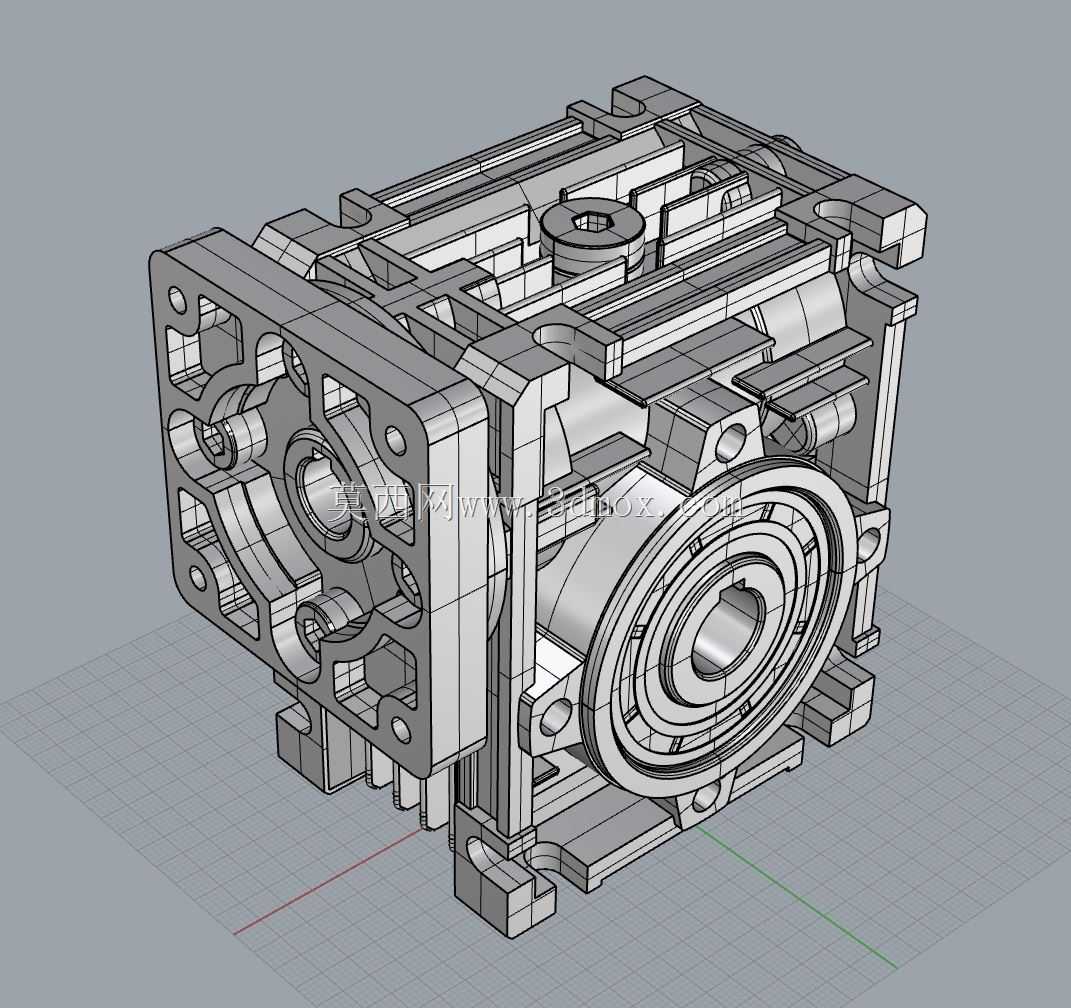

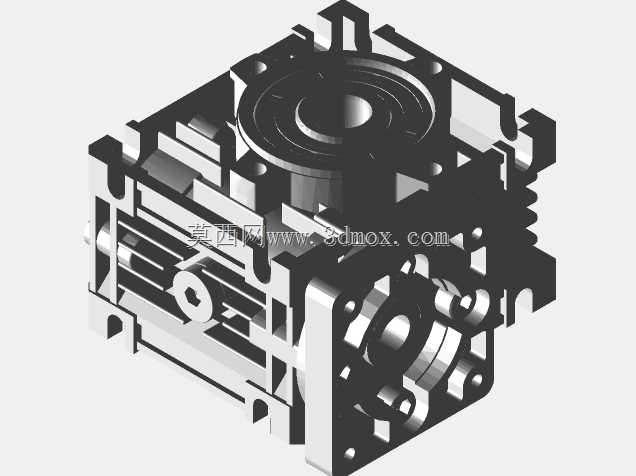

　　这款RV030规格的齿轮箱结构，在中小负载精密传动场景中有着非常广泛的适配性，常见于小型自动化输送线、桌面级机械手关节、轻工包装设备的进给单元，以及教学演示用的实物传动教具场景，核心作用是匹配步进类动力输入件，实现转速降低、输出扭矩放大的传动需求，同时依靠箱体自身的安装基准保证传动同轴度，降低动力传递过程中的振动与偏载损耗。从结构设计逻辑来看，建模过程优先还原了实物的安装适配边界，箱体的方形基体轮廓是整个部件的安装基准，所有安装孔位的孔距、孔径、沉台深度都对照实物齿轮箱做了尺寸拟合，侧面的步进法兰安装面做了止口定位结构，能保证步进动力件输入时的轴系同轴度，避免装配后出现输入轴偏心导致的齿轮偏磨、运转异响问题；

　　输出端的法兰轴结构保留了标准的轴伸直径、键槽尺寸，可直接匹配常规的负载连接法兰、同步带轮或者联轴器，不需要额外做转接件的二次适配。在细节处理上，模型还原了箱体的分体拼接结构，能清晰看到箱体合箱面的定位凸台、螺栓过孔的分布位置，模拟装配状态下螺栓、轴类零件可实现相对移动，能直观展示部件的装配层级关系，方便做装配流程演示或者拆装教学使用；建模过程中没有做内部齿轮等传动构件的还原，重点聚焦在外部安装接口、箱体外形结构的还原上，足够满足Rhino场景下的设备布局演示、实物模型3D打印制作的需求。需要明确的是，这个结构模型的尺寸是对照实物做的近似拟合，铸造箱体的外观圆角、壁厚过渡做了简化处理，和量产铸造件的工艺细节存在一定差异，安装法兰面、

　　安装孔、轴伸的关键尺寸是对照实物测量还原的，能满足布局演示、装配干涉检查、外观展示类的使用需求，但不能直接用于生产加工的图纸输出，也不能替代正式的产品设计图纸做零部件加工。在实际设备选型适配时，这类小规格齿轮箱通常搭配42、57机座的步进电机使用，箱体自身的安装孔位可直接固定在设备的安装基板上，输出轴可根据负载形式选择轴连接、法兰连接等不同形式，模型还原的安装边界尺寸能直接用于设备整体布局的空间校核，提前排查安装过程中可能出现的干涉问题，比如箱体和周边走线槽、传感器支架的空间冲突，法兰连接时和负载端的对接间隙问题，都可以通过导入这个三维模型提前做布局验证，减少实物装配时的整改工作量。对于三维建模从业者来说，

　　这个模型的结构拆分逻辑也可以作为小型传动箱体建模的参考，从安装基准面开始搭建特征，优先保证关键安装接口的尺寸精度，再逐步完善箱体的加强筋、螺栓凸台、散热槽等辅助结构，既能保证模型的工程实用性，也能控制模型的面数规模，适配不同场景的使用需求，不管是做渲染展示、动画演示还是3D打印实物，都能有比较好的适配效果。
