陆基机动电子对抗干扰车装备结构

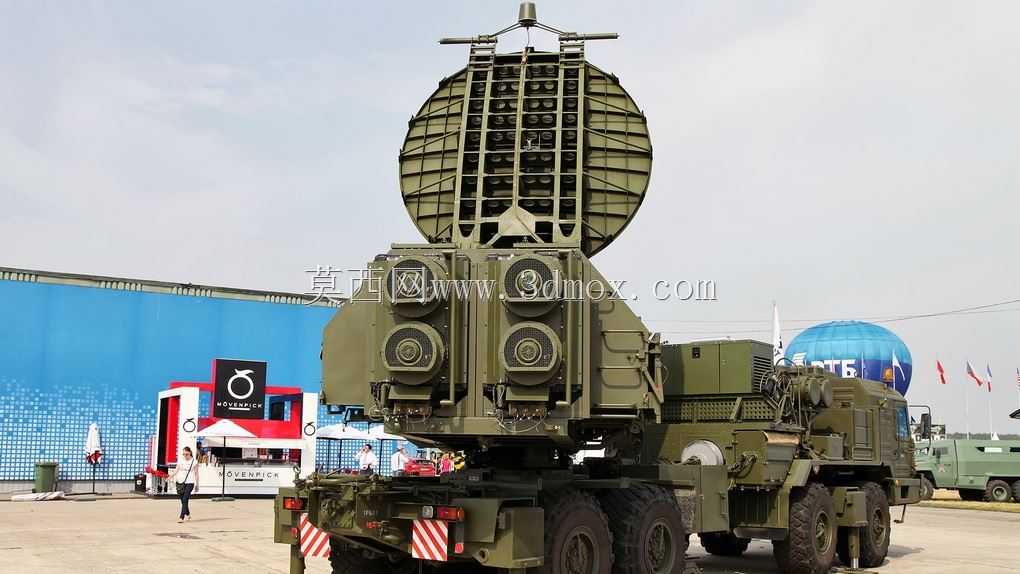

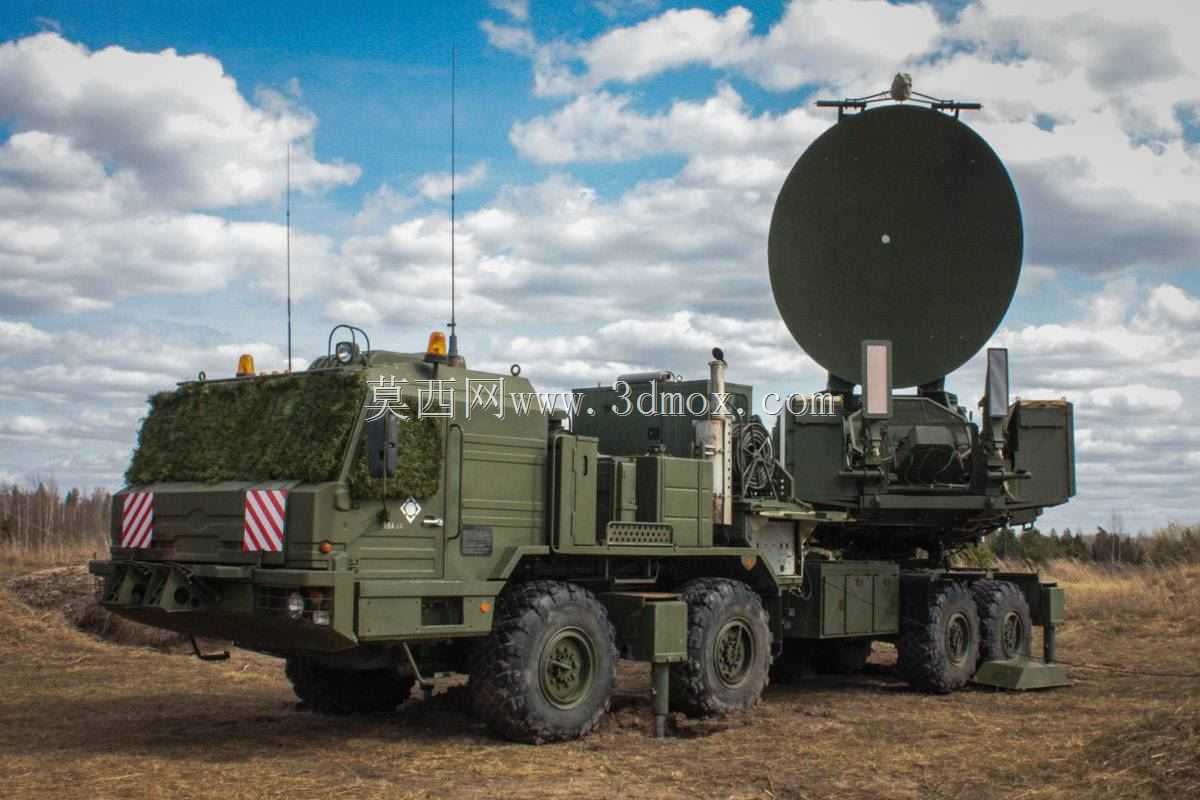

　　该装备对应野战环境下的陆基机动电子压制平台，整体围绕快速部署、阵地转移和大范围频谱干扰任务展开结构设计。整车采用重型越野底盘作为承载基础，车体前部保留动力舱与驾驶舱布局，后部上装区域集成干扰天线阵列、频谱侦测设备、机柜舱、散热风道和液压支撑机构，能够在抵达预设阵地后短时间内完成天线起竖、设备开机和对空辐射作业。

　　从实际使用场景看，这类装备主要部署于要地防空伴随保障、前沿阵地电子防护和演习对抗任务中，通过对空中预警、制导、通信链路实施定向压制，削弱对方机载雷达和精确制导武器的探测能力。上装部分的外形设计并非单纯追求外观规整，而是兼顾天线俯仰范围、舱门开启空间、设备检修通道和行驶状态下的高度限制。天线阵面在行军状态下折叠收纳于车体顶部，外轮廓控制在公路与铁路运输边界内；作战状态下通过回转支座和举升机构调整方位角与俯仰角，保证阵面波束覆盖空域，同时避免与驾驶室、护栏及周边设备发生运动干涉。

　　车体侧面设置设备舱门与维护踏板，内部机柜按照减振、散热和线缆走线要求分层布置。大功率干扰设备工作时热负荷较高，舱体需要预留进排风通道，并在机架与底盘之间设置隔振结构，以降低越野路面冲击对精密电子模块的影响。后部液压支腿在阵地展开时承担稳定作用，抵消天线起竖和车体受风载时产生的倾覆力矩；支腿位置需避开轮胎转向包络，并保证接地盘在不平地面具备一定自适应调节空间。

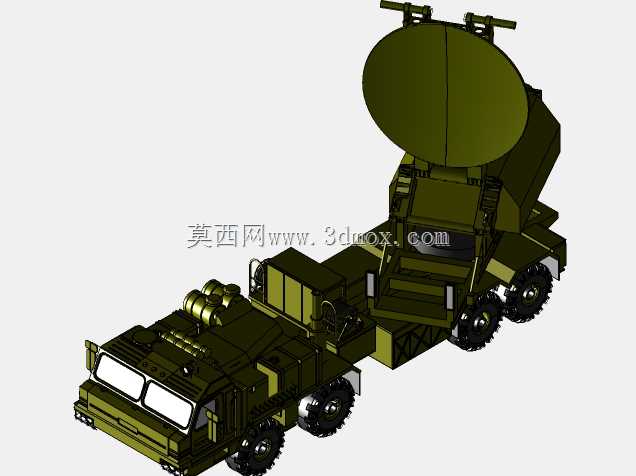

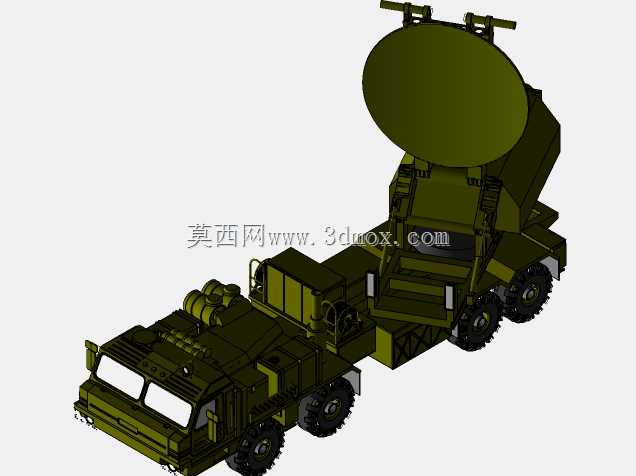

　　建模时需要重点处理底盘车架、装甲舱体、天线阵面、铰链举升机构、支撑腿和车载附件之间的装配关系。外形尺寸方面，整车长度需覆盖车头至尾部设备舱，宽度包含后视镜及侧箱突出量，高度区分行军与起竖两种状态；安装边界上，顶部天线回转半径、舱门开启角度、维护平台抽出距离和支腿展开范围都应在总布置阶段校核。线缆桥架、空调散热单元、登车梯、牵引钩和警示灯具等细节虽不决定主功能，却直接影响装备的真实感与工程可制造性。

　　结构设计思路上，车载电子装备不能只按静态箱体处理，而要同时满足行驶振动、野外起竖、连续散热、快速撤收和人员操作等多重约束。舱体骨架宜采用框架加蒙皮的形式，在控制重量的同时提高扭转刚度；天线支座与车架连接区域需要局部加强，以承受反复举升和侧向风载。通过三维结构表达，可以清晰呈现机动干扰平台从运输状态到作战状态的机构动作逻辑，也可为后续舱内布局优化、人机操作检查和装备展示提供直观依据。
