带操作手柄的手动夹紧万向节结构

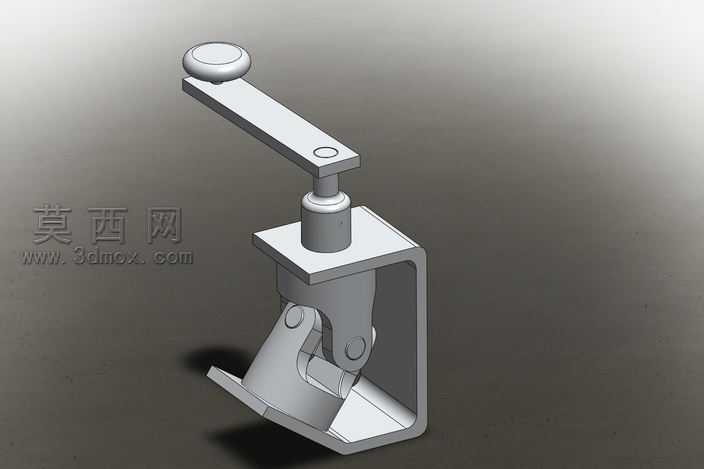

本作品为手动操作式万向夹紧结构三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计的公差配合规范，对每一处铰接间隙、装配对位关系都做了精准还原，可直接用于装配干涉校验与运动仿真验证。模型整体采用自上而下的关联设计思路，先搭建整体运动骨架，确定手柄压下行程、夹爪开合角度的核心运动参数，再逐一拆分各个子零件进行细节建模，确保各部件在运动过程中无卡滞、无干涉，完全符合实际机械结构的运动逻辑。渲染阶段采用哑光金属材质搭配工作室渐变背景，通过三点布光方案突出零件的棱边转折与曲面过渡，顶部手柄的圆形端头做了微倒角处理模拟真实机加工的圆角质感，U型支架的内壁与夹爪的贴合面做了细微的粗糙度区分，还原不同机加工面的视觉差异。结构上，顶部的长操作手柄通过圆柱销轴与中部压杆连接，压杆外部设置导向套保证垂直下压的运动精度，压杆下端与夹爪组件通过铰接轴连接，夹爪通过两侧销轴固定在U型框架内部，当下压手柄时，压杆推动夹爪绕固定销轴转动，实现夹紧动作，松开手柄后可依靠结构间隙实现复位，整体结构紧凑，操作力臂设计合理，仅需较小的按压力即可获得足够的夹紧力。建模过程中对所有零件的倒角、退刀槽等工艺细节都做了还原，没有出现无厚度面、重合面等建模错误，所有装配约束都采用实际机械连接的约束方式，可直接导出用于工程图生成、3D打印样件验证或者虚拟装配教学演示，能够直观展示万向铰接结构与手动夹紧机构的结合设计思路，适合作为机械结构设计的参考案例，帮助学习者理解手动操作类工装夹具的设计逻辑与运动原理。
