多段拼接式工业管道弯头结构设计

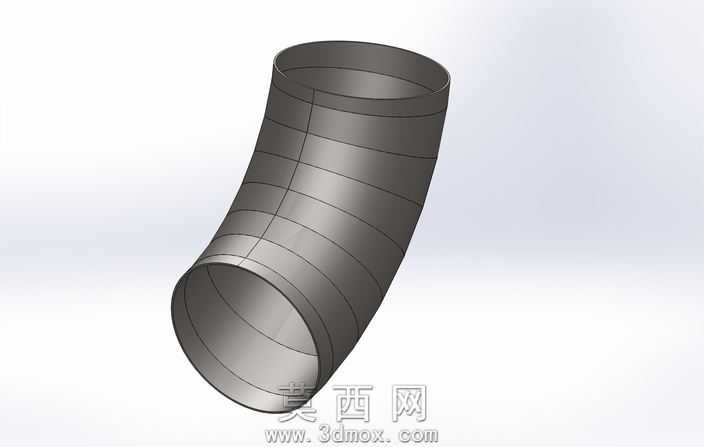

本作品为多段拼接式管道弯头的三维参数化设计成果，建模阶段以管路系统中常用的90度转向需求为核心设计依据，采用分段式建模逻辑构建整体结构，将弯头整体拆分为多个等弧度的环形管段单元，每一段单元都遵循统一的曲率半径与管壁厚度参数，通过精准的空间角度对齐完成拼接，既保证了弯头整体流道的顺滑过渡，也为后续的参数调整预留了充足的修改空间。建模过程中严格遵循工业管件的设计规范，对管段之间的拼接接缝做了平齐化处理，避免出现流道内的凸起或错位，保障管路输送过程中介质流动的顺畅性，减少不必要的流阻损耗。材质渲染阶段选用工业常用的碳素钢材质表现，还原了金属管件哑光磨砂的表面质感，没有添加多余的装饰性纹理，突出工业零件的实用属性，渲染视角选取45度斜向视角，能够清晰展示弯头的弧度走向、分段拼接的结构特征以及管壁的厚度表现，让观看者可以直观理解该弯头的整体形态与结构特点。设计思路上，这款多段弯头区别于一体成型的弯头结构，采用分段式设计可以灵活调整整体的弯曲角度，使用者只需修改对应管段的数量与单段偏转角度，就可以快速生成不同转向角度、不同曲率半径的弯头模型，无需重新从零开始构建整体模型，大幅提升了管路系统三维布局的设计效率；同时每一段管段的接口尺寸都做了标准化处理，可与同规格的直段管路、法兰等配件直接适配，能够直接应用于工业管路布局的三维装配场景中，满足不同管路排布的转向连接需求。模型的参数设置全部关联至文件属性面板，使用者可以直接在属性栏中调整管壁厚度、整体曲率半径、单段偏转角度、管段数量等核心参数，快速生成符合自身设计需求的弯头规格，无需进入特征编辑层级逐一修改草图与特征参数，降低了模型的修改门槛，适配不同工况下的管路设计使用需求。
