黄铜弯角式润滑注油嘴接头三维设计

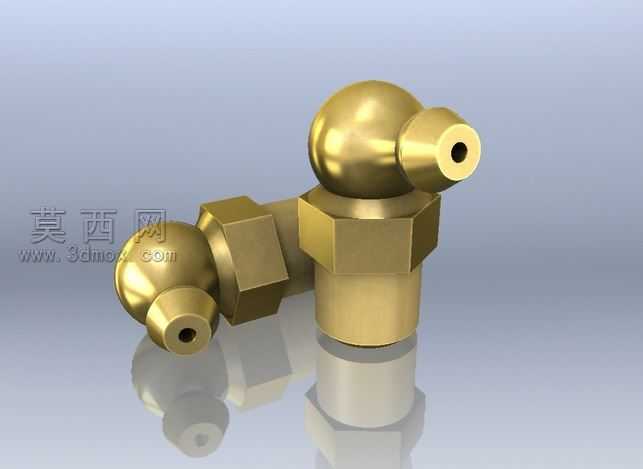

本作品为工业润滑系统配套的弯角式注油嘴接头三维建模作品，整体采用黄铜材质的外观表现，适配设备狭窄空间的润滑注油场景。建模阶段采用SolidWorks完成全参数化结构搭建，首先绘制底部外螺纹连接段的回转基体，通过螺旋线扫描生成标准连接螺纹特征，保证与设备安装位的螺纹适配精度；中部构建六角拧动台结构，通过拉伸切除生成六方轮廓，预留标准扳手的夹持操作空间，六角台的对边尺寸、倒角参数均参照通用润滑配件的行业规范设定，确保实际装配时的操作兼容性。上部采用弯角球头式注油接口设计，通过多段放样、曲面缝合构建90度弯角的通油内腔，保证油路的顺畅过渡，球头外轮廓做高光抛光的结构处理，注油端口做内凹沉孔设计，适配标准黄油枪的注油对接头，避免注油时出现漏油、滑脱问题。渲染阶段采用黄铜金属材质，调整材质的粗糙度、反射率参数，还原黄铜配件的金属光泽与机加工表面质感，场景添加地面反射效果，清晰呈现接头的轮廓细节与结构比例，同时对螺纹牙型、六角棱边、注油孔口做圆角过渡处理，还原实际五金零件的机加工倒角特征，避免尖锐棱边的建模失真。设计过程中重点考量狭窄安装空间的适配性，弯角结构可避开设备周边的遮挡部件，无需额外调整注油角度即可完成润滑操作，两个不同规格的同系列接头采用统一的建模逻辑，仅调整外形尺寸与通油孔径参数，形成同规格系列化的配件模型，可直接用于润滑系统的装配模拟、配件选型演示与工程出图参考，模型的各部分结构尺寸均参照通用润滑配件的实际生产参数设定，具备较高的实际应用参考价值。
