伸缩式美工裁纸刀结构外观设计

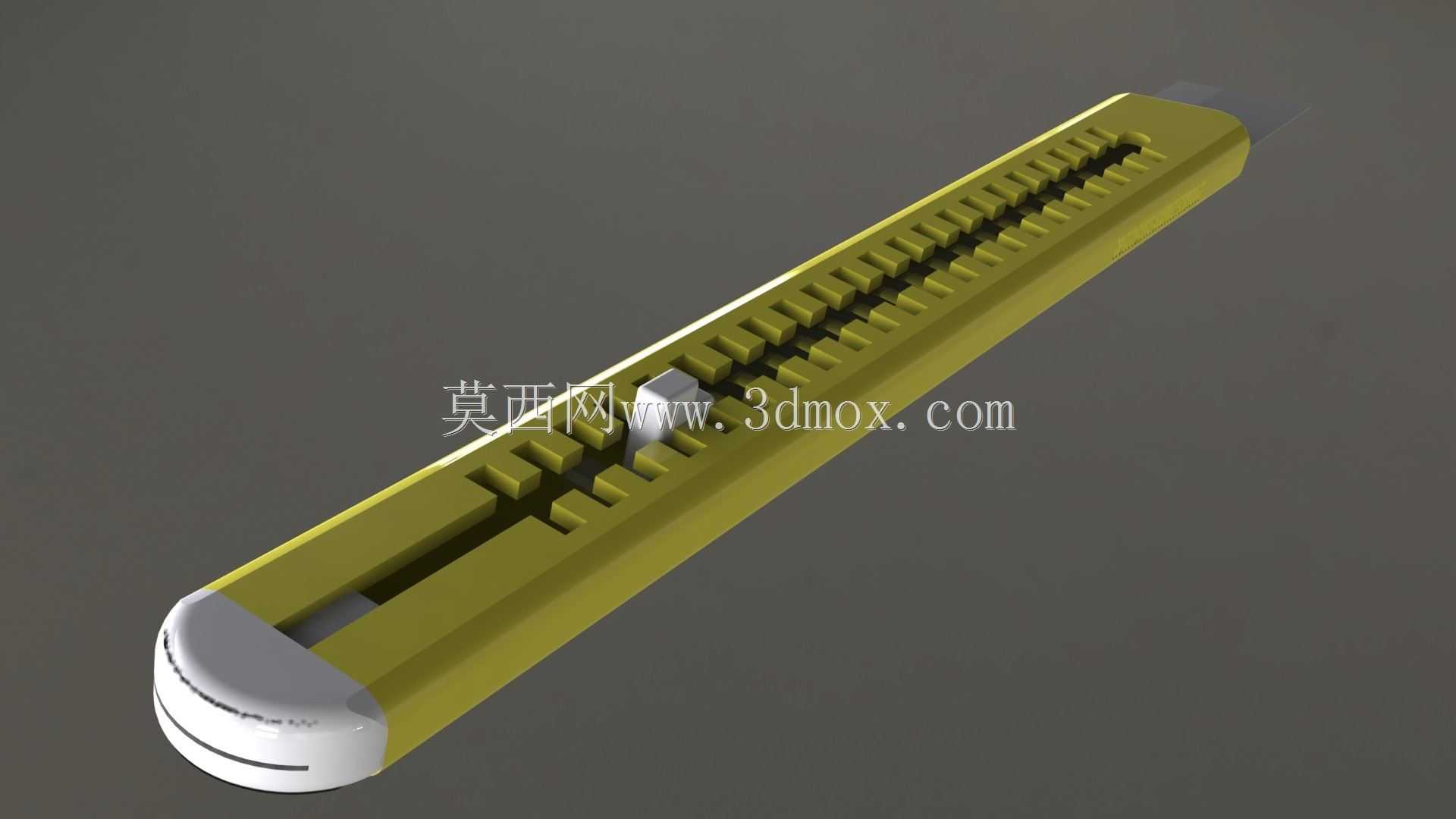

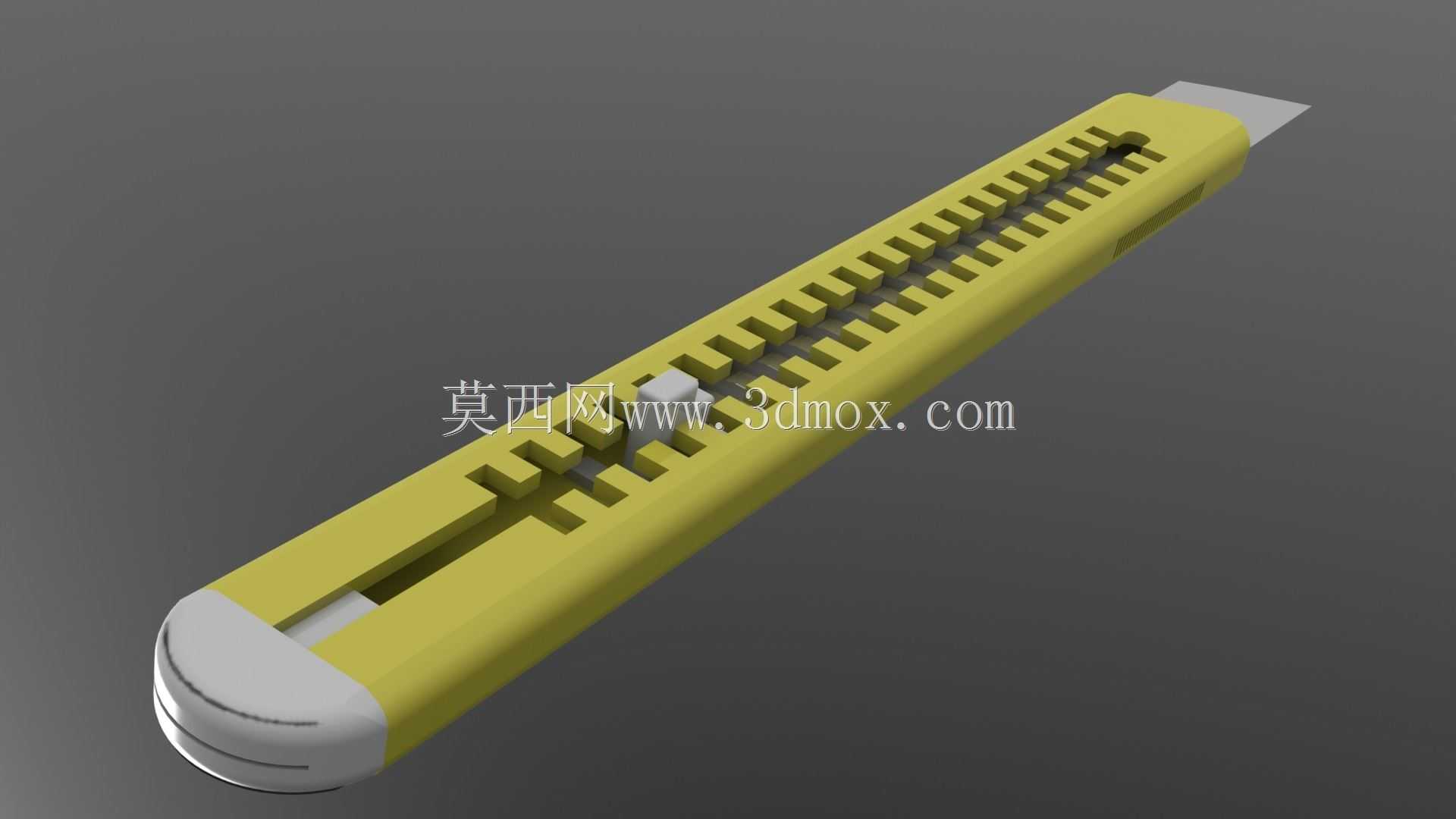

　　该作品呈现的是一把常见伸缩式美工刀的完整结构与外观，主要面向包装拆封、纸张裁切、薄膜修整、手工样板制作以及车间现场轻度修边等场景。刀具在日常办公、广告制作、仓储物流、装配工位和模型加工中使用频率较高，其核心价值不在于承受重载切削，而在于提供便携、可换刃、可控制伸出长度的手动裁切能力。三维结构设计时，需要优先保证刀片在壳体内的导向稳定性、推钮与刀身齿位的锁止可靠性，以及末端刀鞘对刀片断裂段和收纳状态的防护作用。从模型可见，刀身采用细长扁平布局，外壳主体为黄色塑料件，端部与推钮区域使用灰色件区分，这种配色不仅便于识别握持边界，也有利于在结构评审中观察装配关系。刀壳上沿设置连续齿槽，推钮沿长槽移动，并通过齿位实现分段锁定。

　　该结构的关键在于推钮下方与刀片尾部连接部位的配合：推钮前进时带动刀片从前端开口伸出，后退时将刀片收回壳内；齿槽间距决定每次伸出的调节量级，过密会降低锁止手感，过疏则难以适应不同裁切深度。刀片导向槽应沿壳体全长保持直线度，避免刀片在受力时偏摆；前端开口处需要保留足够壁厚，既限制刀片侧向晃动，又不能与刀片刃口发生干涉。外形尺寸方面，这类刀具通常控制在单手握持范围内，细长截面便于放入工具袋或工位抽屉，前端金属刀片仅露出必要工作长度。安装边界主要体现在刀壳内部腔体、刀片滑道、推钮行程和端部卡扣之间的空间协调；若用于后续工程细化，还需补充刀片厚度、滑道间隙、塑料件壁厚、拔模斜度以及推钮弹性卡爪的压缩量。端部灰色件兼具封堵和防磕碰作用，

　　壳体圆弧过渡可降低长时间握持时的局部压感。实际使用中，裁切力多沿刀片纵向和轻微侧向传递，因此设计重点不是复杂曲面，而是简单、可靠、易装配。刀壳可采用左右对合或整体滑槽形式，模型中连续的方格状齿位表现出调节机构的位置关系，适合用于手动工具结构演示、产品外观方案比对以及注塑件拆分参考。
