全频带小尺寸椭圆形安装位扬声器单元

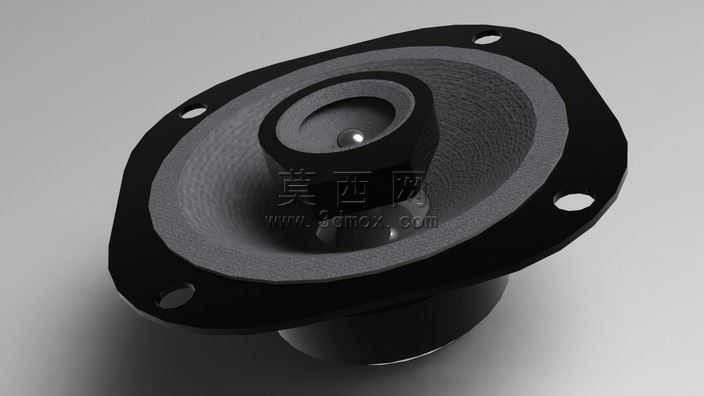

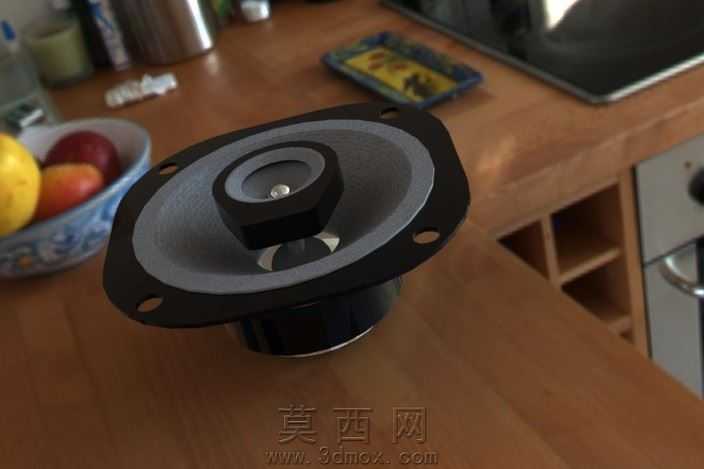

常规小尺寸全频扬声器在桌面近场使用场景里，最容易被忽略的加工适配问题集中在安装法兰的孔位公差与折环压边的形变控制上。这款椭圆形安装位的单元，法兰盘上的四个沉头安装孔没有采用对称正圆排布，而是顺着椭圆长轴做了偏移适配，刚好能卡入桌面小型音箱壳体的预冲定位槽，不用额外做定位治具就能在装配时快速对位，避免了常规圆形单元孔位对称带来的装反风险，沉孔深度刚好匹配M3平头螺丝的头部厚度，锁付后螺丝端面完全没入法兰平面，不会凸起刮蹭音箱内部的吸音棉。

纸盆振膜的边缘折环采用了半圆弧度的发泡橡胶材质，压合到盆架的位置做了0.15mm的内收台阶，注胶粘合时胶水不会顺着折环外溢到振膜正面，省去了后续擦胶的工序，也避免了溢胶导致的折环顺性不对称问题。中心的方形防尘帽没有采用常规的圆形冲压件，棱角处做了微小的圆弧过渡，压合到音圈骨架位置时，不会因为直角应力集中导致按压后出现凹痕，同时方形结构刚好能卡住音圈骨架的顶端，在音圈做轴向运动时能起到辅助定心的作用，减少大振幅下的音圈蹭圈风险。

盆架采用的是薄钢板冲压成型结构，法兰盘边缘做了向下的翻边处理，厚度仅0.8mm的钢板在翻边后整体刚性提升明显，锁付安装时不会因为螺丝扭矩过大导致法兰变形，连带拉扯振膜折环产生形变。后端的T铁与华司铆接位置做了一圈溢胶槽，铆接完成后注入的阻尼胶会填充在铆接缝隙里，既可以避免铁件松动产生的异音，也能减少金属件之间的谐振传导。

接线端子从盆架侧方引出，端子片做了镀锡处理，焊接引线时焊锡能快速浸润，不会出现虚焊问题，端子根部做了橡胶护套，弯折引线时不会因为应力集中导致引线从端子处断裂。振膜表面的涂层均匀度控制得当，近距离观察没有明显的刷痕，涂层厚度刚好能平衡纸盆的刚性与内阻尼，不会因为涂层过厚导致高频延伸受限，也不会因为涂层过薄出现中频分割振动。

这类小尺寸单元在做成品组装时，最容易出现的公差累积问题是盆架与壳体安装面的平面度差，这款单元的法兰背面做了一圈0.2mm高的凸筋，装配时凸筋会压在壳体的密封泡棉上，即使安装面有微小的平面度误差，也能通过泡棉的形变填补缝隙，避免箱体漏气导致的低频劣化。音圈引线从振膜侧面引出到接线端子的位置，引线做了螺旋状的松弛处理，大振幅运动时引线不会拉扯振膜，也不会碰到折环产生异音，螺旋的弧度刚好避开了盆架的加强筋，不会出现引线卡滞的问题。
