大尺寸平板显示器重型悬臂支撑挂架

　　这套支撑结构面向22英寸至40英寸区间的大型平板显示终端，核心任务是在墙面或固定立面与显示设备之间建立稳定、可调节的机械连接。现场使用中，这类挂架常见于控制室、演播监测位、工业看板、会议展示区以及设备运维工位，显示面板往往需要长期悬伸在操作人员前方，既要避开桌面占用，又要保证观看距离、俯仰姿态和检修空间。

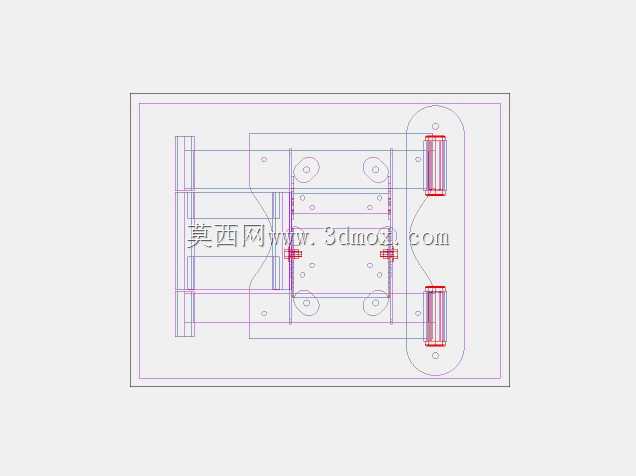

　　从承载边界看，结构按最高约80磅的显示装置重量进行布置，换算后约36千克，已明显超出普通轻型壁挂架的受力范围。设计重点不在单纯把屏幕钉在墙上，而是处理悬臂状态下的弯矩：靠近墙体的安装板承担倾覆力矩，臂体截面需要抵抗弯曲与扭转，关节位置则要兼顾锁紧可靠性和姿态调整能力。模型中可以看到长条形主臂、双侧连接耳板、回转或铰接节点以及端部屏体安装板，各孔位围绕螺栓穿装、间距调节和装配余量展开。

　　墙体侧固定区域采用较宽的安装基面，目的是把集中载荷分散到多个锚固点上。对于混凝土墙、型钢立柱或设备机柜立面，工程师在选型时需要复核锚固点承载能力，不能只看屏幕自重；悬臂伸出后，固定端实际受到的拉拔力和剪切力会随臂长放大。臂体与墙板之间的连接孔设置了一定位置调节范围，便于在现场补偿墙面不平、预埋偏差以及屏体中心线对中需求。

　　屏体端安装板按照平板显示器背面的标准安装孔距思路设计，通过竖向孔组或多组连接位适配不同尺寸屏幕。关节处的圆柱件和锁紧件用于维持俯仰、旋转或伸展后的位置，避免屏体在触碰、擦拭、线缆牵引时发生漂移。双侧对称支撑形式有利于分散大屏边角载荷，使面板背部受力更均衡，减少单点悬挂带来的扭曲趋势。

　　建模时需要特别关注运动包络与安装边界。臂体展开后，屏幕背后应预留线缆弯折和插头插拔空间；屏幕俯仰时，边角不能与墙面、臂体或周边设备干涉；折叠状态下，整体厚度又决定了离墙距离。若用于多屏工位，还需结合人眼视线高度确定屏体中心，再反推支架铰接轴的高度和悬臂长度。线缆走向宜沿臂体内侧或背部布置，避免外露拉扯关节。

　　结构材料通常以钢制钣金件、焊接臂或型材加工件为主，关键销轴和紧固件需满足反复锁紧后的预紧保持能力。受力板件的厚度、焊缝位置、螺栓等级以及垫圈压接面积，都直接影响长期使用中的变形量。对三维设计人员而言，该模型的价值在于清晰呈现了壁挂基座、悬臂梁、调节关节和屏体连接板之间的装配关系，可作为重型显示器支撑、触控终端挂装以及工业人机界面支架设计的参考结构。
