涵道轮式涡轮推进轮组结构设计

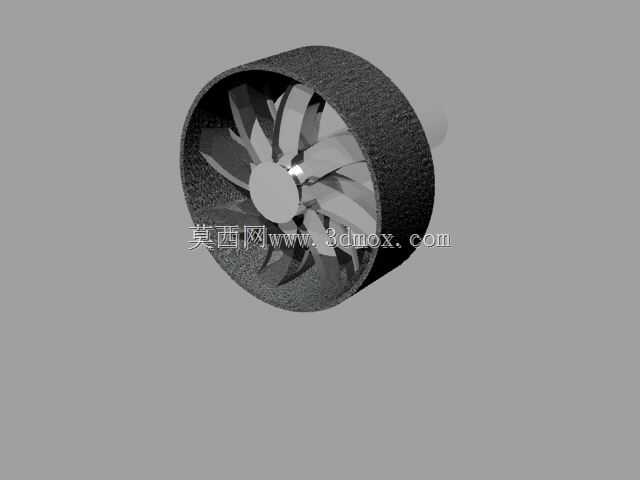

　　这套轮式涡轮结构把环形外框、多叶片叶轮与中心导流帽整合在同一回转体内，外观接近带胎圈的轮组，实际承担的是气流导向、旋转做功与边界约束三类功能。外圆环并非单纯装饰件，它相当于一段短涵道，能够限制叶尖区域的气流径向扩散，降低叶片外缘与开放空间之间的涡流损失；同时圆环也给叶片提供外侧支撑，使叶轮在高速旋转时不必完全依赖轮毂承受叶尖方向的气动扰动。中心球形导流帽用于把来流平顺地引向叶片入口，避免气流在轴端正对面形成停滞区，叶片从轮毂处向外缘逐渐展开，叶根与叶尖的弦长、弯扭关系需要随半径变化协调，才能让不同半径位置的气流获得较一致的做功方向。

　　从使用场景看，这类结构可用于小型风动推进装置、轮式风扇单元、模型载具动力单元以及教学验证台架。它与普通敞开式风扇的差别在于外圈参与流道组织，安装时不能把外圆环简单视为可拆除护圈；若外围机架遮挡环口，或在进风侧贴靠大面积平板，都会改变入口流场，使叶片实际攻角偏离设计状态。布置边界上，轮组轴向两端应保留足够的通气空间，进风侧不宜紧贴格栅、横梁或封闭壁面，出风侧也应避免突然急转弯道；外圈外径、轴向宽度和中心轴孔构成主要安装约束，机架支撑点优先连接刚性较强的外环与轮毂区域，避免压在薄叶片上。

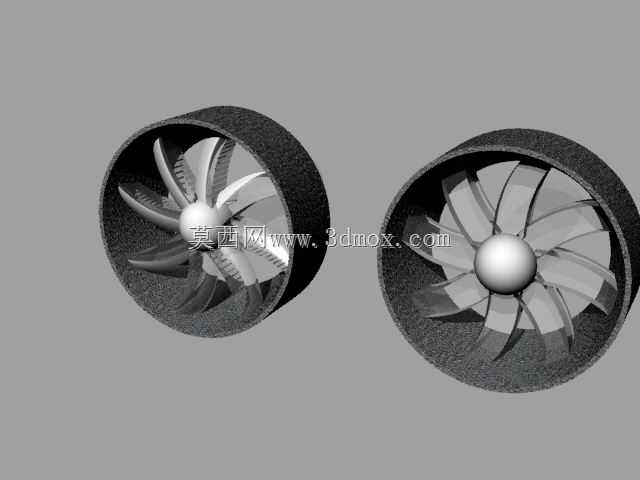

　　建模时先确定回转轴线和外环轮廓，再以中心轮毂为基础建立叶片根部曲面。叶片数量会明显影响流动特性：叶片较少时，单片叶载荷较高，流道开阔，适合强调大流量通过；叶片较多时，气流导向更连续，出口压力分布更均匀，但叶片间阻塞也会增加。两套轮组在叶片密度和外圈质感上做了差异化处理，可用于对比不同叶栅布置对视觉比例和结构刚度的影响。叶根过渡处需要保留连续圆角，不能把叶片与轮毂做成尖锐相交，否则旋转载荷下容易在根部形成应力集中。外环内壁与叶尖之间应维持均匀小间隙，间隙过大削弱涵道约束，过小则会给加工、装配和振动留量带来风险。

　　结构校核上，重点关注叶片根部弯曲应力、外环径向刚度、轮毂与轴连接段的同轴度。若用于实际转动件，还要考虑材料密度带来的离心载荷，叶片外缘质量越集中，高速时对轮毂和轴系的拉力越明显。支撑支架应尽量沿气流方向收窄，截面避免形成宽大挡风面；紧固件不要突出到内环流道中，以免产生附加噪声和涡流。整体设计把轮胎式环形边界与涡轮叶轮结合在一起，既保留轮组的封闭外形，又具备风扇类部件的气流组织能力，适合作为小型推进与送风设备的概念结构进行细化。
