山地车断点式刹车盘结构设计

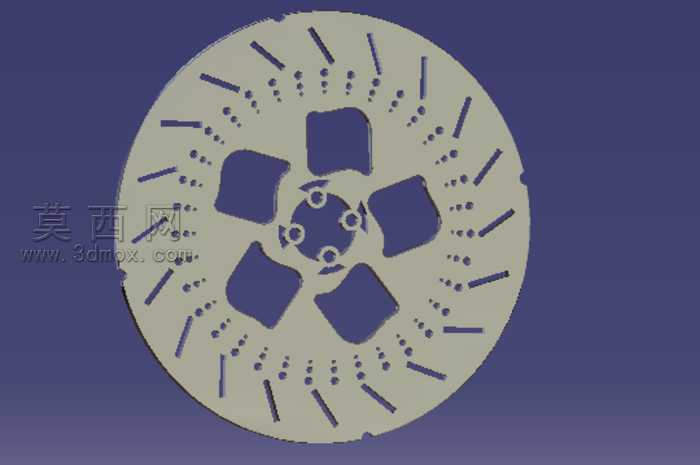

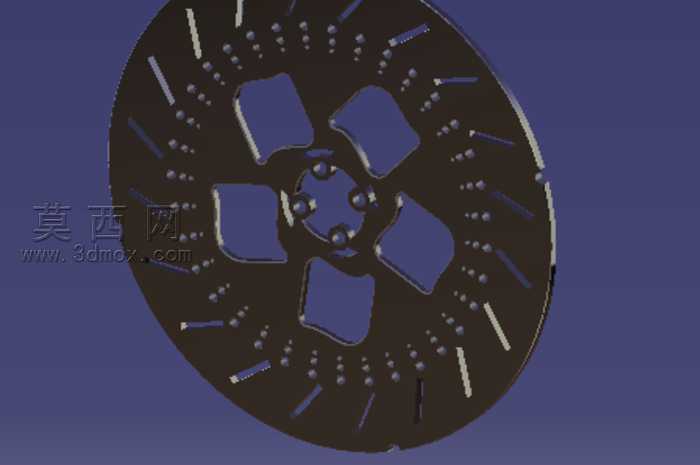

本作品为山地自行车使用的断点式刹车盘三维模型，建模阶段采用参数化设计思路，以圆形基础轮廓为基底，先确定中心安装定位的基准特征，围绕中心均匀分布五个用于轮组花鼓固定的安装孔位，保证安装后盘体的动平衡精度，避免骑行制动过程中出现偏摆抖动问题。盘体主体的散热结构设计参考成熟山地车碟刹的散热逻辑，沿盘片径向分层排布多组长条状散热开槽与点状散热凹坑，断点式的开槽设计既可以在制动时快速导出刹车片摩擦产生的热量，避免长时间制动出现热衰减导致制动力下降，也能够在雨天骑行时快速排走盘片表面积水，减少水滑带来的制动滞后问题，同时开槽结构还可以刮除刹车片表面附着的泥沙碎屑，减少硬质颗粒对刹车片和盘体的异常磨损，延长制动系统的使用寿命。建模过程中对盘体的边缘做了圆角过渡处理，避免尖锐边角在安装、维护过程中造成划伤，所有开槽、孔位的特征都做了拔模与倒角处理，还原真实金属冲压盘片的工艺特征，渲染阶段采用哑光金属材质模拟不锈钢刹车盘的真实质感，搭配深蓝色背景突出盘体的结构细节，整体结构完全匹配山地车碟刹系统的装配尺寸，可用于山地车制动系统的结构展示、装配模拟以及相关配件的设计参考。盘片的厚度、开槽宽度都参考市售主流山地车刹车盘的参数设定，中心安装孔的孔距符合通用六钉碟刹的安装标准，能够适配绝大多数山地车的花鼓安装位，断点结构的排布经过动平衡校验，保证高速转动时的稳定性，不会因为开槽分布不均产生额外的转动阻力与震动。
