方形百叶双区通风栅结构设计

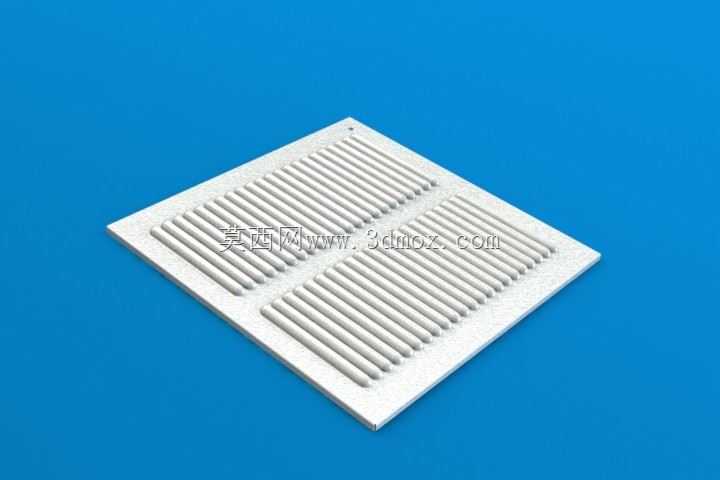

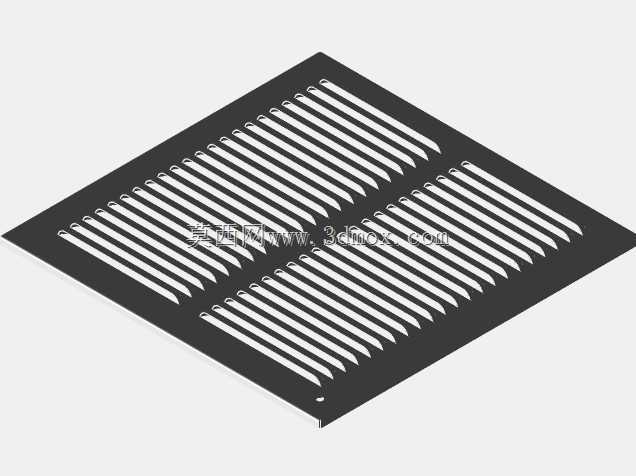

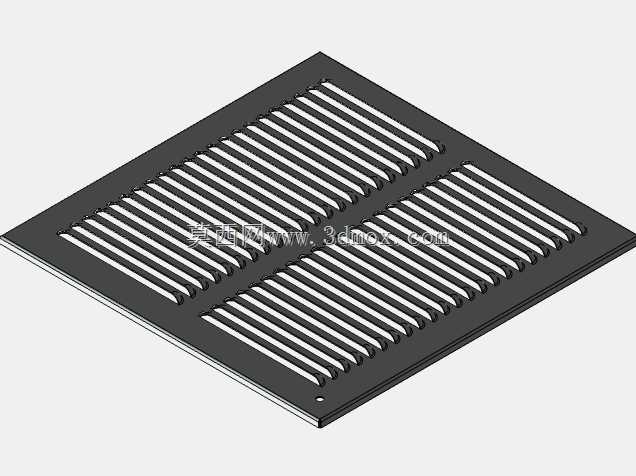

　　这类方形百叶通风栅常用于电气控制柜、设备机箱、墙面通风井、暖通末端以及小型机组外壳，核心任务是在保证空气流通的同时，阻挡较大异物直接进入内部。模型呈现的是一块近似正方形的薄板构件，外轮廓带有平整边框，中部被划分为两个独立的百叶区域，两组斜向叶片平行排列，形成稳定的导流通道。边框在实际加工中承担定位与密封作用，安装时可贴合柜体面板或墙体预留口，通过周边螺钉、压框或卡扣完成固定；较宽的平面边能够覆盖开孔边缘，减少漏风、翘边和装配干涉。

　　从结构思路看，双区布置并不是简单复制百叶，而是在有限板面内平衡通风面积与板面刚度。单片薄板如果大面积冲制密集百叶，中部容易因材料去除而降低刚性，双区之间保留横向加强带后，板面受力路径更连续，搬运、螺钉紧固和长期振动条件下变形更小。百叶叶片采用同向倾斜形式，气流可沿叶片方向进入或排出，同时视线和溅水不易直线穿透，适合机箱侧面板、电源仓、设备间通风口等对防护与散热都有要求的位置。

　　建模时需要重点控制叶片间距、翻边高度和开口有效率。叶片过密会增加风阻，灰尘和纤维也更容易堆积；叶片过疏则防护能力下降，异物可能直接触及内部带电件或运动部件。斜叶的折弯角度决定通风方向与遮挡效果，通常要结合内部风扇流向判断：排风侧可利用叶片引导热风斜向离开，进风侧则应避免气流直吹敏感元件。边框宽度、圆角和螺钉孔位需要与安装面板协同设计，若用于钣金柜体，还要核对板材厚度、折弯工艺和冲孔后净空，防止叶片与内部线束、端子、支架发生碰撞。

　　安装边界方面，方形外框应略大于实际开孔，预留压接面；叶片区域背后则需保留足够空间，不能紧贴元器件。若设备存在振动，可在边框与面板之间增加密封垫，既降低异响，也能改善防尘、防虫效果。三维结构中把百叶、边框、加强带和安装面作为一体件表达，能够直接用于干涉检查、通风面积估算和钣金成形分析，也便于后续根据机柜尺寸派生不同规格。
