金属数字1造型金牌挂饰结构设计

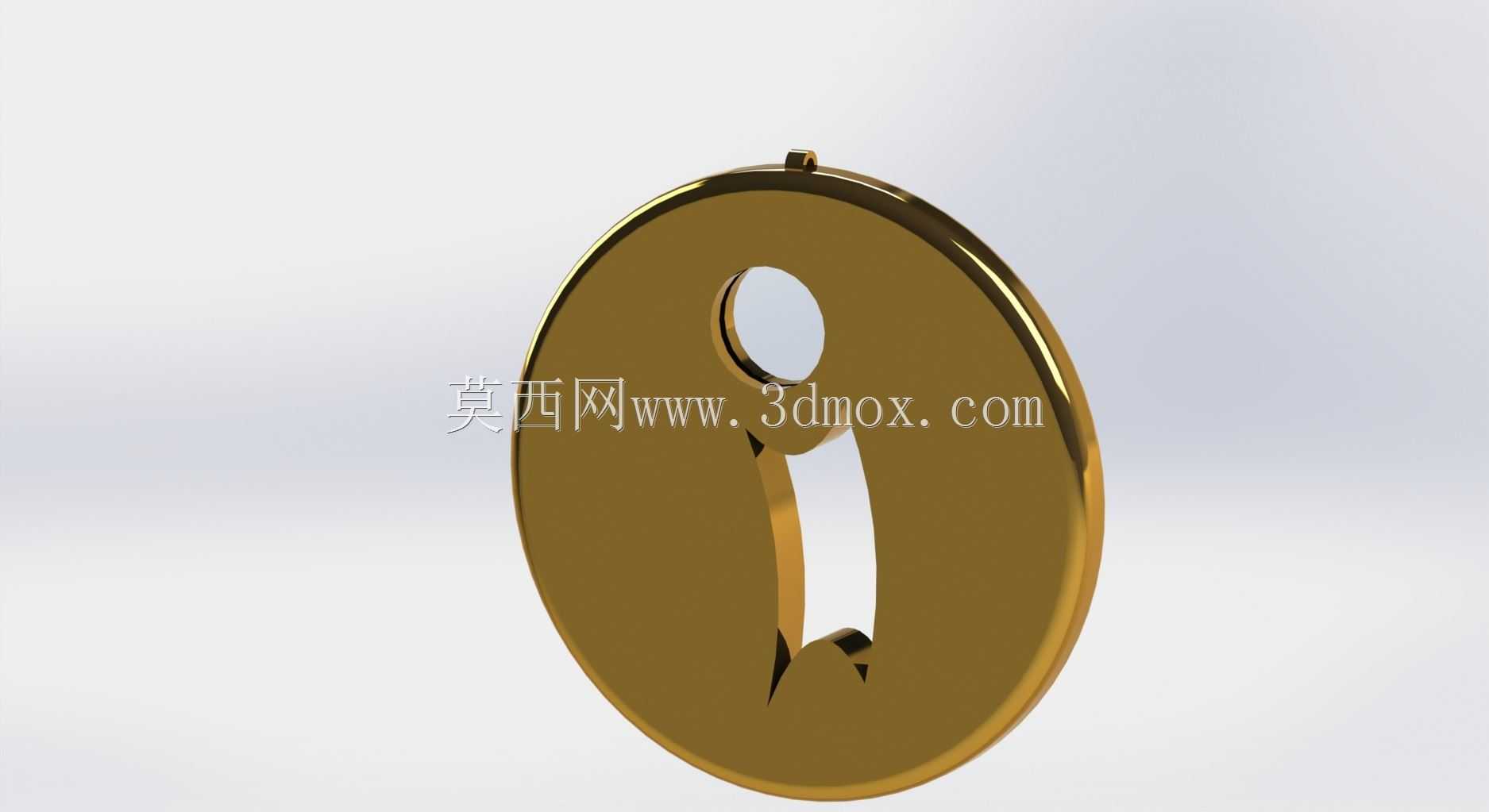

　　该挂饰采用圆形金属牌体作为主体承载结构，整体轮廓为等厚圆盘，边缘做连续圆弧倒角处理，既消除锐边带来的佩戴剐蹭风险，也让金属表面在光线照射下形成均匀的高光过渡，提升成品的质感表现。牌面中心做镂空数字1造型，数字上部预留圆形穿孔，下部延伸出尖角收边，镂空区域的内壁同步做圆角打磨，避免应力集中在薄壁转角处，也方便后续电镀、抛光工序的药液流通与抛光轮进出。牌体顶部设置小型挂耳凸台，凸台中心开设穿绳孔，孔位轴线与牌体平面垂直，挂耳与圆盘主体为一体化成型结构，衔接处做加宽过渡圆角，分散悬挂时的拉力载荷，避免长期吊挂出现根部断裂问题。从实际使用场景来看，这类牌件可作为赛事纪念奖牌、活动荣誉挂牌、箱包金属吊牌或者文创纪念配饰使用，

　　不同场景下可调整牌体直径与厚度：作为颈挂奖牌时，整体直径控制在60到80毫米区间，厚度2到3毫米，搭配织带穿过顶部挂孔，佩戴时贴合胸前衣物，不会因边缘过硬硌压皮肤；作为小型箱包挂饰时，直径可缩小至30到40毫米，厚度1.5毫米左右，搭配金属链或者钥匙环，整体重量控制在20克以内，不会对箱包拉链造成额外拉扯载荷。建模过程中先绘制圆盘外轮廓草图，拉伸生成基础实体，再在中心草图绘制数字1的镂空轮廓，使用拉伸切除命令打通牌体，随后对所有外边缘、镂空内壁、挂耳衔接处添加圆角特征，圆角半径根据壁厚合理设置，避免出现特征生成失败或者局部壁厚过薄的问题。牌体正反面均为平整平面，可预留激光雕刻或者丝印区域，用来刻印标识、文字或者图案，

　　平面区域无凸起结构，加工时装夹定位方便，无论是采用金属冲压、CNC精雕还是3D打印铸造成型，都能快速完成生产。镂空结构在减轻整体重量的同时，也让牌体更具设计辨识度，数字造型的线条流畅，上下比例协调，悬挂状态下重心落在挂孔正下方，自然保持竖直姿态，不会出现歪斜翻转的情况。安装边界方面，顶部挂孔的内径根据配套挂绳直径设计，常规织带搭配3到5毫米孔径，金属链搭配2到3毫米孔径，孔口做倒角处理，穿绳时不会磨断织带纤维，长期摩擦也不会出现绳体起毛断裂的问题。
