螺旋流线造型创意玻璃瓶身结构设计

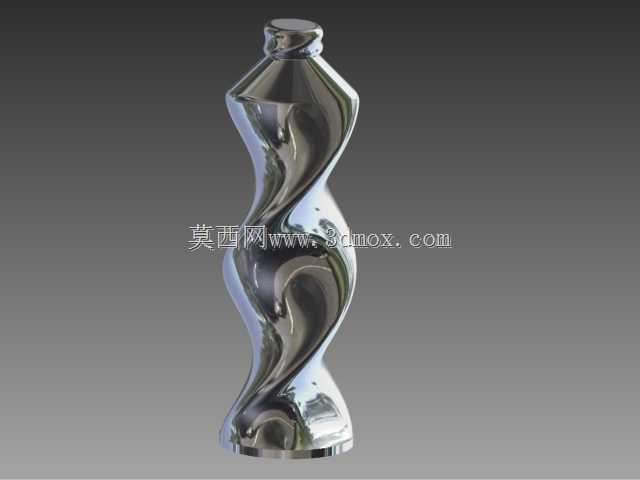

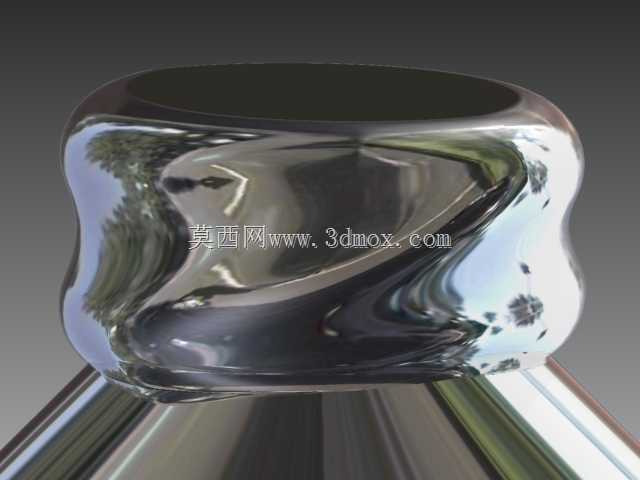

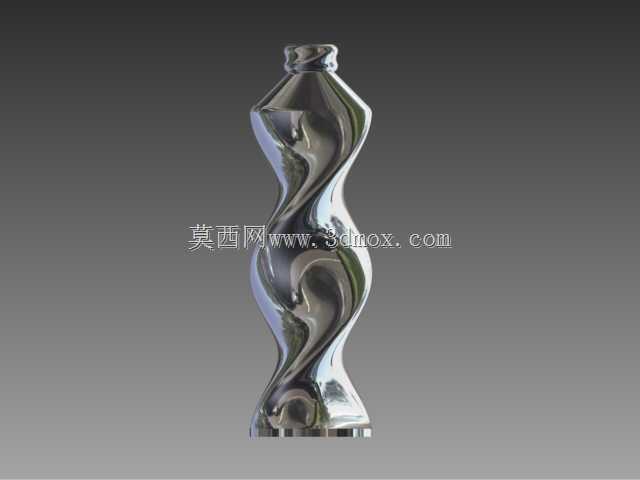

　　这款瓶体采用连续双螺旋扭转的曲面造型，整体轮廓从底部圆形基座向上逐步收束再延展，瓶身截面沿轴向做180度以上的螺旋扭转，形成两条对称分布的流畅S形曲面棱线，光线照射下曲面会呈现连续渐变的高光带，视觉辨识度极强。从结构落地角度看，瓶底保留了平整的圆形支撑面，直径占整体瓶身最大宽度的九成左右，放置在水平面时接触环面连续，无需额外底座即可稳定直立，避免异形瓶常见的重心偏移问题；瓶口段做了等直径的圆柱直边设计，预留标准螺纹封口的配合余量，可适配常规旋盖、压塞两类密封结构，不需要单独开模定制专属瓶盖，量产时能直接复用现有瓶装生产线的封盖工位。

　　建模过程中优先采用扫描混合特征构建主体曲面：先绘制上下两个同心圆形轮廓，中间插入三个带旋转角度的基准截面，每个截面对应螺旋轨迹的不同相位，约束截面轮廓与螺旋引导线的穿透关系，保证曲面过渡无褶皱、无曲率突变；完成主体面组后做加厚处理，壁厚控制在1.2-2mm区间，既满足玻璃吹制或者PET吹塑的工艺壁厚要求，也避免薄厚不均导致的成型冷却变形。瓶身扭转的凹陷曲面自然形成握持位，人手抓取时手指刚好贴合螺旋内凹弧面，相比普通圆柱瓶防滑性能提升明显，盛装饮品时不易滑落。

　　这类异形螺旋瓶目前多用于中高端饮品、香薰、文创伴手礼的包装场景，在货架陈列时，连续扭转的曲面和周边常规直筒瓶形成强烈视觉差，无需额外贴标装饰就能靠造型吸引注意力；瓶身曲面预留的平整标签区可沿螺旋走向粘贴环绕式标签，印刷图文随曲面扭转呈现动态视觉效果。结构校核阶段需要重点关注两处边界：一是扭转段最小截面的通流面积，要保证内部液体倾倒时流通顺畅，不会因为曲面收窄出现断流、积液；二是瓶口配合段的同轴度，螺旋主体的扭转特征不能传导到瓶口圆柱段，保证封口后密封面完全贴合，不会出现渗漏。建模完成后可直接导出曲面数据导入吹塑模、玻璃模的模具设计流程，分型面沿螺旋对称棱线拆分，模具加工时采用五轴铣削完成曲面型腔，量产成型后瓶体合模线恰好隐藏在螺旋棱线的侧边阴影里，外观面几乎看不到合模痕迹。
