适配iPhone5的iRig吉他音频转接装置设计

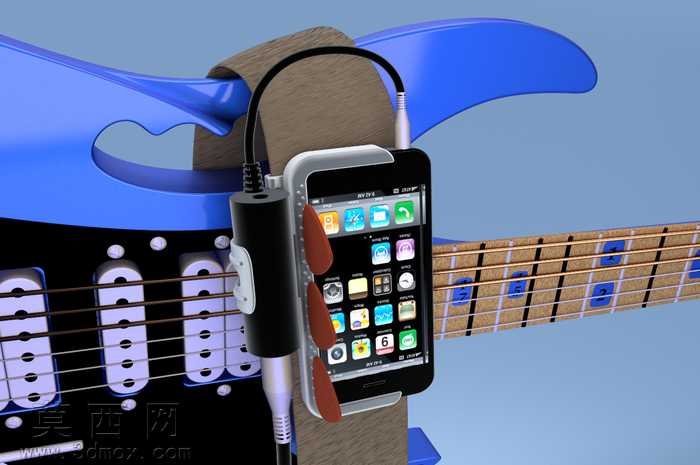

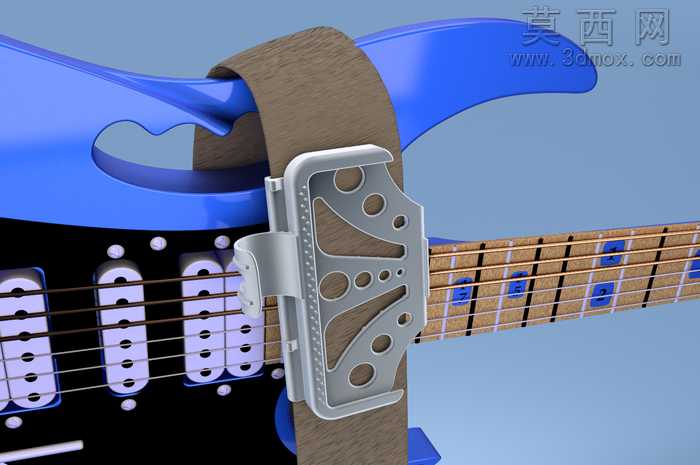

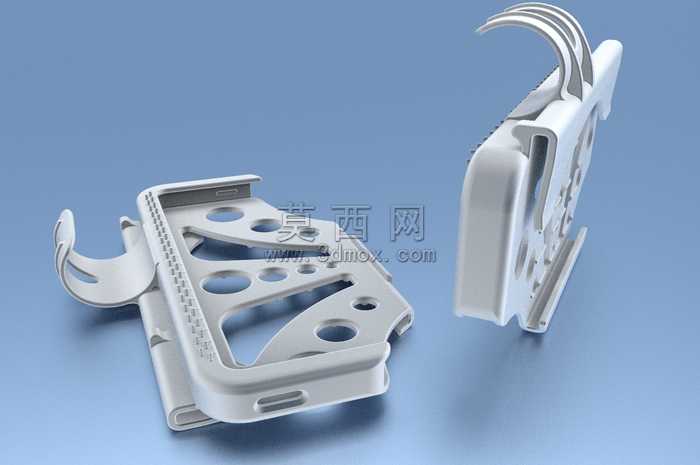

本作品为适配iPhone5与iRig吉他音频适配器的组合式三维建模设计，整体建模过程围绕实际使用场景的功能需求展开，在三维软件中首先完成基础比例的校准，参考iPhone5真机的机身尺寸、侧边弧度、接口位置以及iRig适配器的圆柱状本体、音频插头、侧边固定夹结构进行1:1比例的草绘搭建，确保各部件的装配间隙符合真实产品的公差要求。建模阶段对细节结构进行了精细化处理：针对iPhone5的机身，还原了正面屏幕的圆角边框、底部Home键的凹陷结构、侧边的音量按键与静音拨片的凸起造型，背面的金属边框与玻璃背板的衔接处做了平滑过渡处理；针对iRig适配器，还原了顶部3.5mm音频插头的分段式金属结构、侧面的固定夹片的弧度与防滑纹理、底部音频输出接口的内凹结构，同时还原了连接用音频线的线材柔性质感与插头的金属包边细节。材质与渲染阶段，为不同部件匹配了对应的物理材质：iPhone5的屏幕部分赋予高透玻璃材质并添加轻微的环境反射效果，金属边框赋予磨砂铝合金材质并调整金属粗糙度参数还原真机的哑光金属质感，背板玻璃添加细微的反光层；iRig适配器的主体部分赋予黑色磨砂塑料材质，固定夹片赋予棕色软质橡胶材质并添加细微的颗粒纹理模拟防滑触感，音频插头部分赋予亮面镀铬金属材质，音频线赋予黑色哑光橡胶材质。场景搭建上搭配了电吉他琴身部分作为使用场景衬托，还原了电吉他的蓝色护板弧度、黑色琴身的漆面反光、金属琴弦的拉丝质感、拾音器的分层结构与磁柱细节，琴身背带采用棕色织物材质并添加编织纹理。设计思路上重点考虑了iRig与iPhone5组合使用时的固定稳定性，将iRig的固定夹片设计为与iPhone5侧边弧度完全贴合的造型，同时预留了吉他拨片的存放区域，方便使用者在演奏过程中快速取用拨片，整体装配结构完全还原真实使用状态，适配器的3.5mm插头精准对准iPhone5的耳机接口位置，音频线的走向自然垂落避免与吉他琴弦产生干涉，渲染时采用柔和的侧上方打光，突出各部件的材质质感与结构细节，阴影过渡自然，整体画面清晰展现了该音频转接组合的实际使用形态与结构特征。
