壁挂式多端口LAN通信交换机结构设计

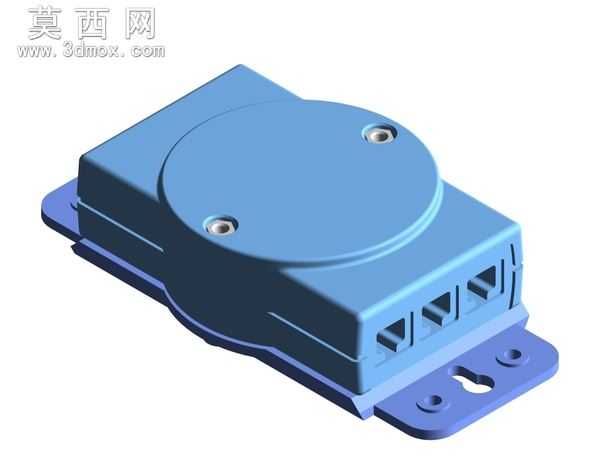

本作品为壁挂式LAN通信交换机的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先完成整机功能分区与装配基准的搭建，再逐一拆分各零部件进行细节建模，确保各部件装配间隙合理、干涉检查零报错。外观壳体部分采用上下扣合式结构设计，上盖为带圆形凸起区域的方形壳体，表面预留两个沉头螺丝安装位，用于上下壳体的锁紧固定，建模时对壳体边缘做了均匀的圆角过渡处理，既避免注塑生产时的应力集中问题，也提升了产品外观的柔和质感；下壳体集成了安装固定底座，底座延伸出带安装孔与定位腰型孔的耳板，可适配壁挂安装、导轨卡装等多种固定场景，建模时精准还原了耳板的厚度、孔位公差与安装避让空间，确保实际安装时的适配性。接口区域设置在壳体侧端面，共排布四个标准网络接口位，建模时严格按照通用RJ45接口的尺寸规范进行腔体设计，预留接口插拔的操作空间与内部PCB板的安装限位结构，同时在接口边缘做了导向斜角设计，方便网线插头的对位插入。材质渲染阶段，壳体主体采用哑光蓝色工程塑料材质，模拟ABS注塑件的表面质感，调整材质的粗糙度与反光参数，还原真实塑料件的漫反射效果；安装底座部分采用稍深一号的蓝色材质，与上盖形成视觉层次区分，螺丝安装位模拟金属镀锌件的金属质感，添加细微的环境反射效果提升真实感。内部结构预留了PCB板安装柱、走线槽与散热间隙，虽然外观不可见，但建模时依旧按照实际生产的装配要求完成结构搭建，确保模型可直接用于结构验证、开模参考与产品演示，整体结构紧凑，安装方式灵活，适配小型局域网组网的设备部署需求，兼顾了结构实用性与外观整洁性。
