躯干作业仿生机械机器人结构造型

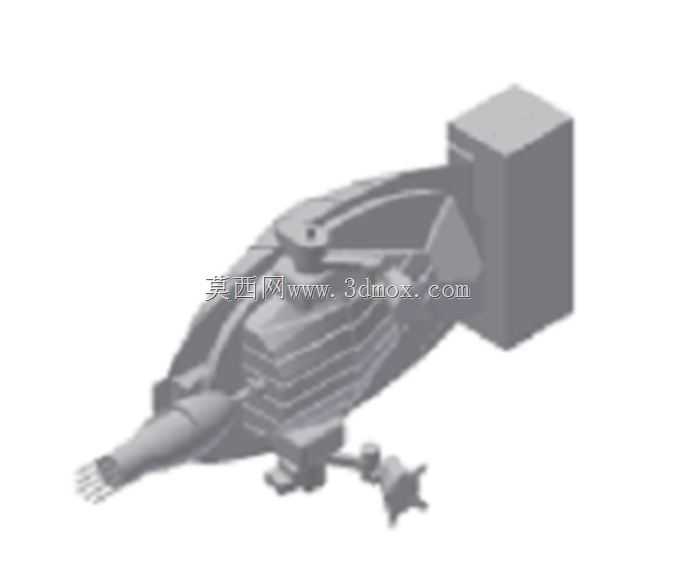

　　这套仿生机械结构围绕躯干作业场景展开，整体采用流线型舱体搭配后置立式控制箱体的布局，前端设置多自由度作业执行端，底部配置小型支撑移动构件，可在狭小工位内完成贴近工件的操作任务。从结构布置来看，后置立式箱体承担电气元件容纳与整机配重作用，其立面预留安装孔位，可直接固定在工位侧墙或支架上，箱体与中部躯干舱体采用刚性连接，连接面设置加强筋，抵消作业端伸出时产生的倾覆力矩。中部躯干舱体采用层叠式肋板结构，既减轻整体自重，又保证舱体在臂部往复动作时的抗扭刚度，舱体内部预留走线空腔，动力线缆与信号线缆可从腔体内部穿行，避免外部管线随动作拖拽磨损。前端作业臂采用渐缩式锥段造型，末端集成夹取与定位接口，可适配不同规格的执行末端，

　　作业臂的转动关节处设置限位凸台，约束臂部摆动范围，防止动作过程中与周边工位设备发生干涉。底部的小型支撑构件采用对称布置，两支点间距经过校核，在臂部全伸状态下整机重心仍落在支撑边界以内，无需额外加装地脚固定即可稳定放置在工作台面，支撑构件底部预留螺纹孔，可根据现场工况更换脚轮或固定脚垫，兼顾移动转运与定点作业的需求。在教学实训场景中，该结构可作为机械原理演示载体，直观展示关节传动、重心配平、管线布局的工程处理方式；在轻型自动化工位中，可将其改造为定点拾取、工位辅助上下料的作业单元，后置箱体可容纳驱动板卡与小型动力源，躯干舱体的肋板间隙可加装传感器支架，用于检测作业端位置与工件状态。建模过程中对各配合面的装配间隙做了预留，

　　关节处的轴孔配合按照常用转动配合公差设定，箱体连接面的孔位对齐基准统一，拆解后可直接输出各零件的加工图纸，外形轮廓的圆角过渡既降低应力集中，也避免现场调试时尖锐棱角造成磕碰损伤，整体结构没有冗余装饰构件，每一处外形变化都对应刚度、走线或配重的实际工程需求。
