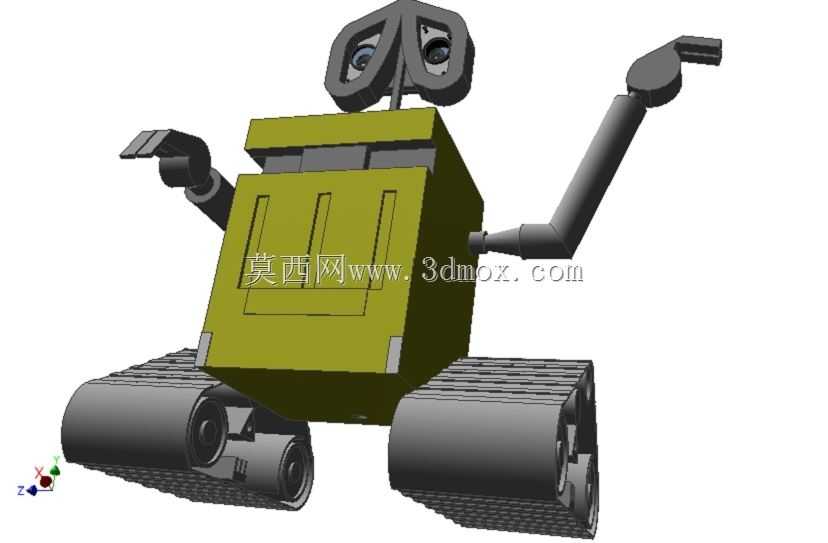

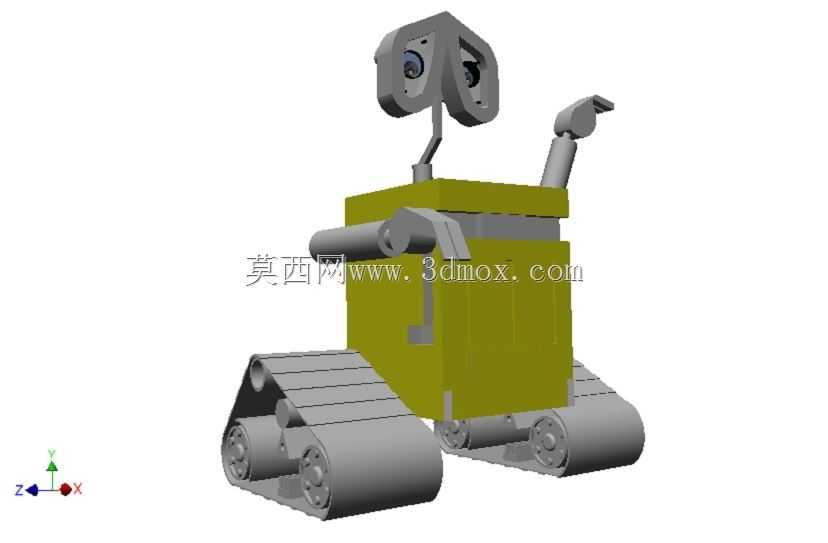

瓦力履带式卡通机器人结构造型

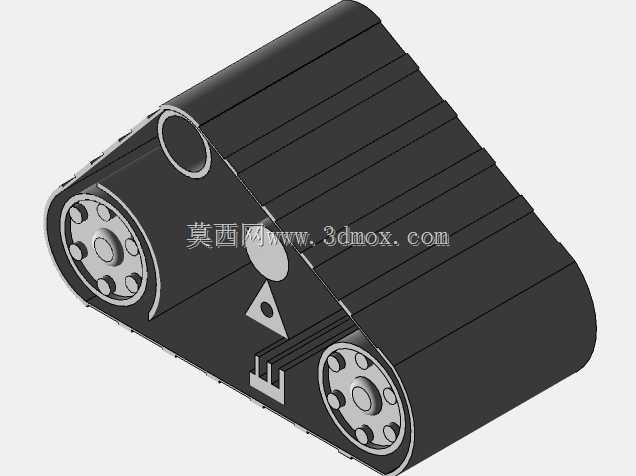

　　该履带式卡通机器人造型围绕紧凑移动平台与拟人化操作机构展开，主体采用箱式躯干作为承载核心，内部可预留控制板、电池组、驱动模块及传感元件的安装空间，箱体外侧的加强棱线既呼应影视角色的金属外壳质感，也在结构层面提升薄板壳体的抗弯刚度，减少大面积钣金或注塑件在装配、运行过程中的形变。行走部分选用双侧履带总成，每条履带配置驱动轮、导向张紧轮与多组承重滚轮，接地面积较大，对地比压偏低，能够在实验室内地毯、桌面线缆边缘、小型障碍及不平整展示地面上保持稳定附着；履带包络与箱体底部之间预留足够跳动间隙，越障时轮系随地形摆动，不会出现履带蹭擦机身下沿的问题。头部通过竖直颈轴与躯干连接，双卵形眼舱内可布置摄像头、舵机或表情显示组件，

　　眼舱相对颈部保留俯仰与左右摆动的运动余量，用于实现视觉追踪、互动展示等功能。两侧手臂采用多段铰接结构，肩、肘、腕处的回转轴线按拟人动作范围设置，末端为简化夹爪轮廓，可在演示动画中完成抬臂、指向、抓取小物件等动作；关节处的轴套与连接耳板按悬臂受力方向加厚，避免手臂伸展时根部出现应力集中。建模过程中先确定履带接地平面与整机重心边界，将重心控制在两轮距中心附近，保证加速、制动及机械臂单侧伸展时整机不发生倾覆；再以躯干箱体为基准向上约束颈部高度、向两侧约束手臂展开包络，向下校核履带轮系与底盘间隙。外形上整机保持方正箱体与圆润关节的对比，头部高度、臂展长度与履带宽度形成稳定视觉比例，外壳分块线同时作为实际装配时的检修口与紧固件隐藏位置，可服务于科普展陈、机器人教学样机、文创衍生品开发及影视角色道具结构验证等场景，为后续运动机构细化、外壳开模和交互元件布置提供完整三维参照。
