活塞式弯头蒸汽动力发动机结构

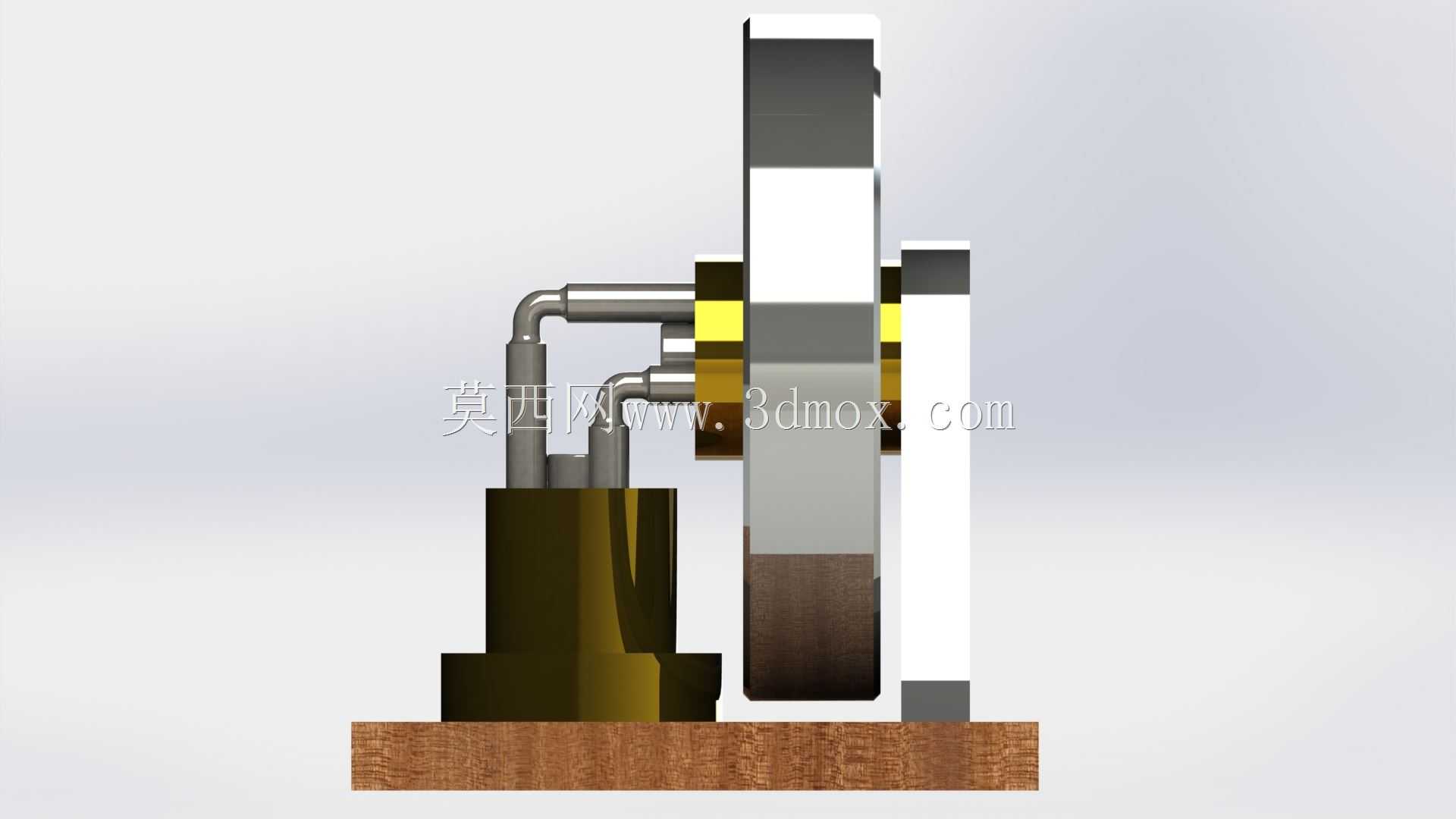

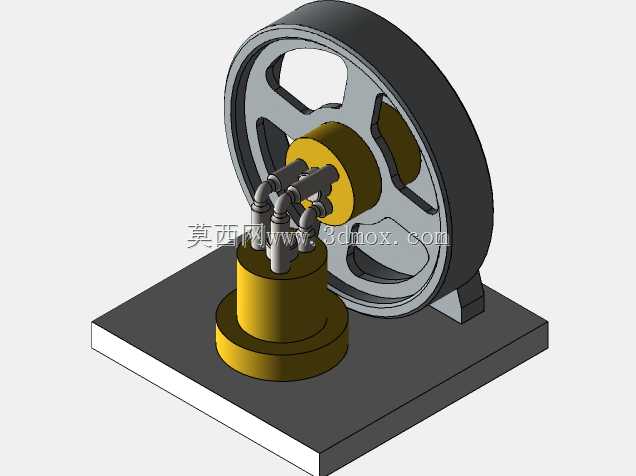

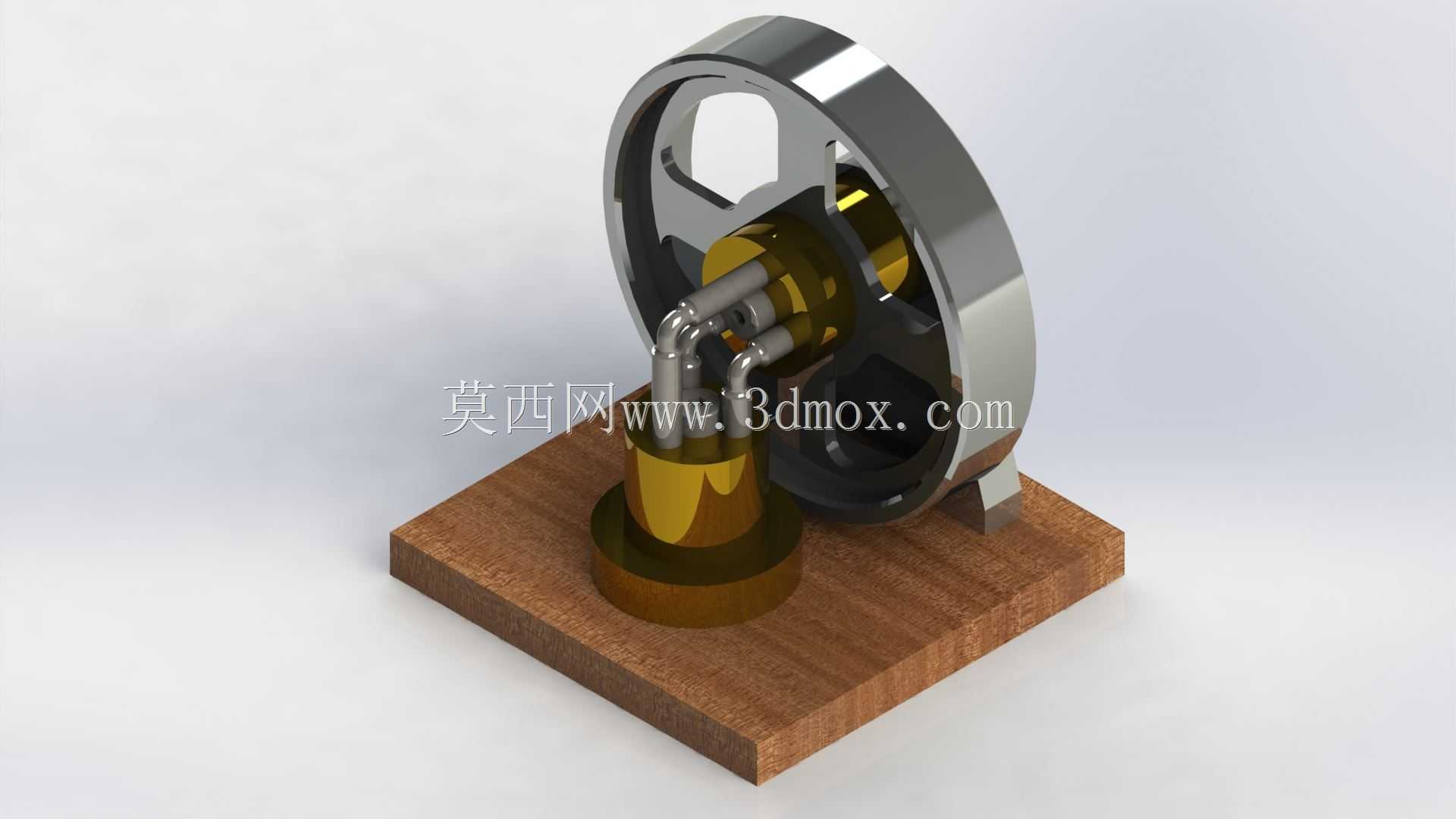

　　该结构以小型活塞式动力装置为核心，采用弯头管路将工作介质导入气缸区域，整体布置在一块矩形木质基座上，适合用于教学演示、原理验证、机械结构展览以及低速动力机构的三维方案评审。装置的主体由飞轮、曲柄连杆、活塞组件、弯头管路、气缸支承和底座组成，飞轮位于侧向，通过较大的回转惯量储存能量，使活塞在往复运动过程中能够越过止点，保持运转连续性。实际使用时，蒸汽或压缩空气可经弯头通道进入动力腔，推动活塞作直线往复运动，再由连杆将运动传递至曲柄，最终带动飞轮旋转。这种结构并不追求高功率输出，而更强调动力转换路径的可见性和装配关系的完整性，因此在职业教育、机械原理课程、创客项目和小型实验台搭建中具有较强参考价值。

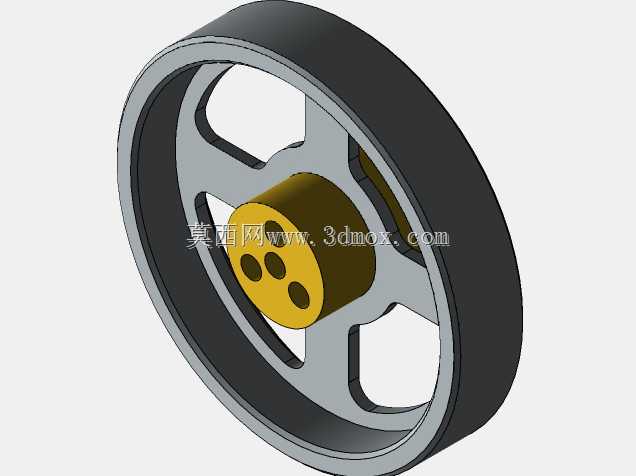

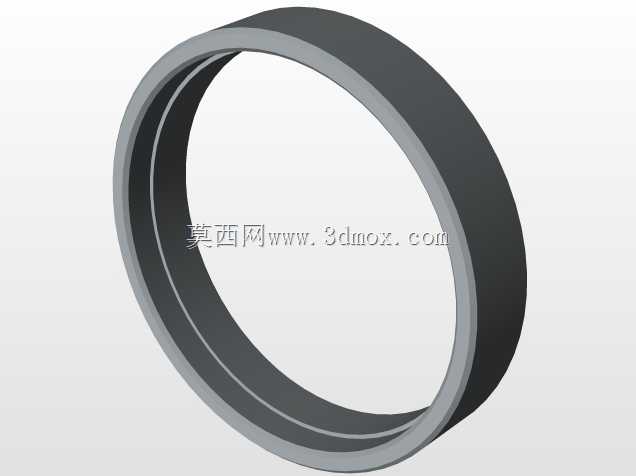

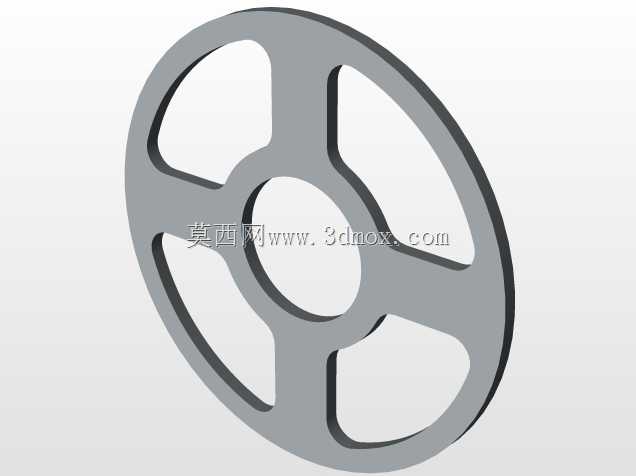

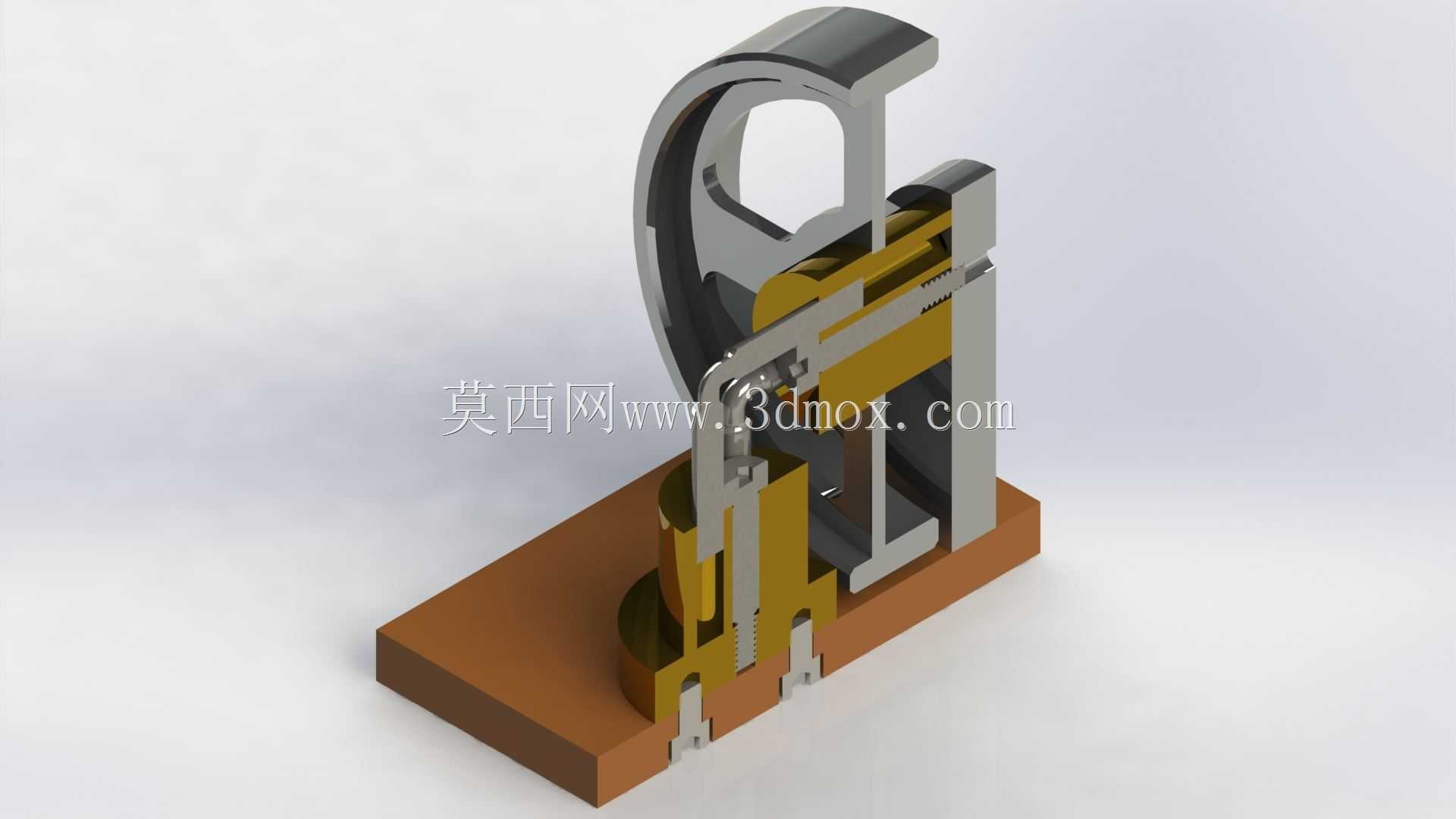

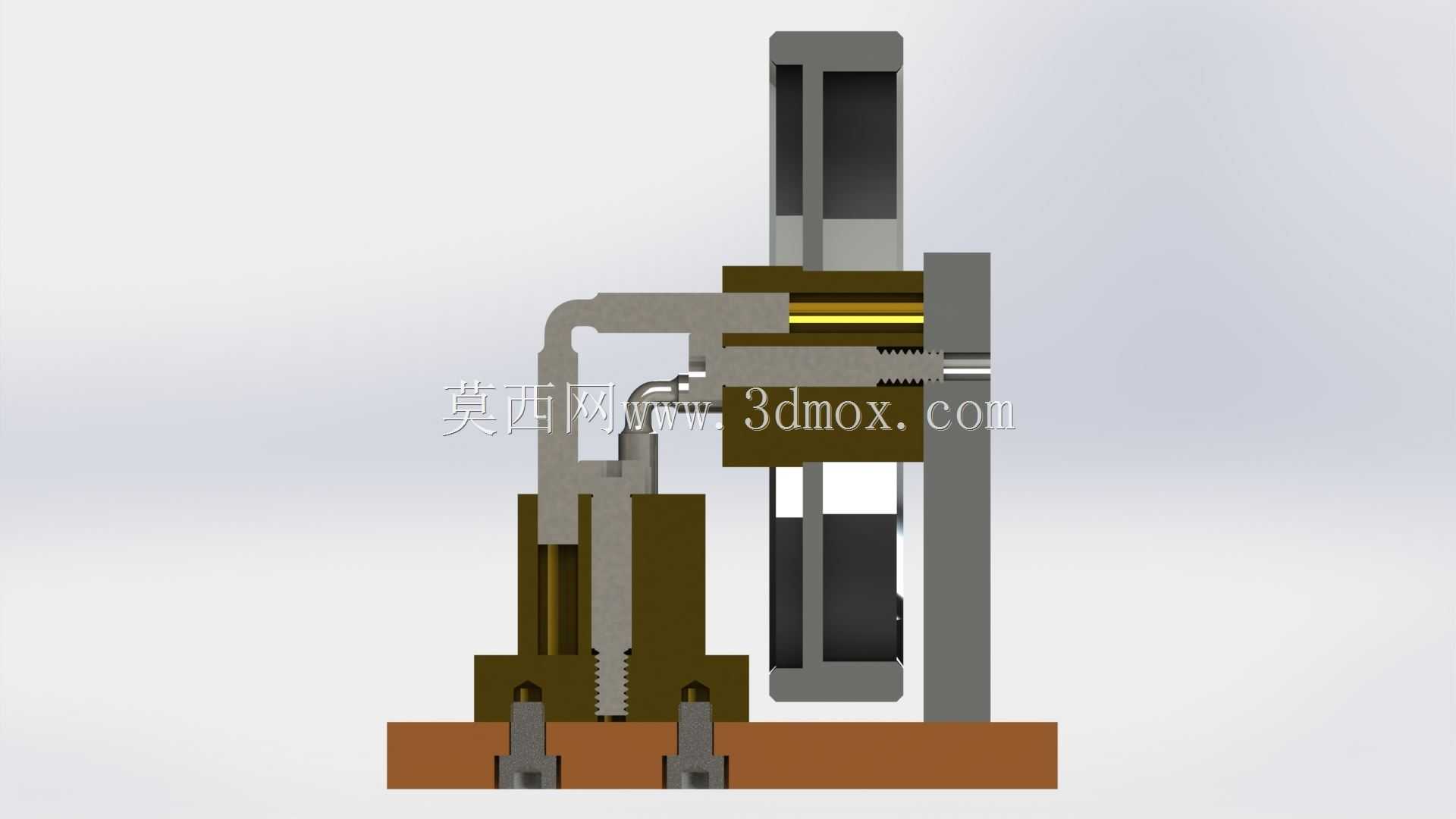

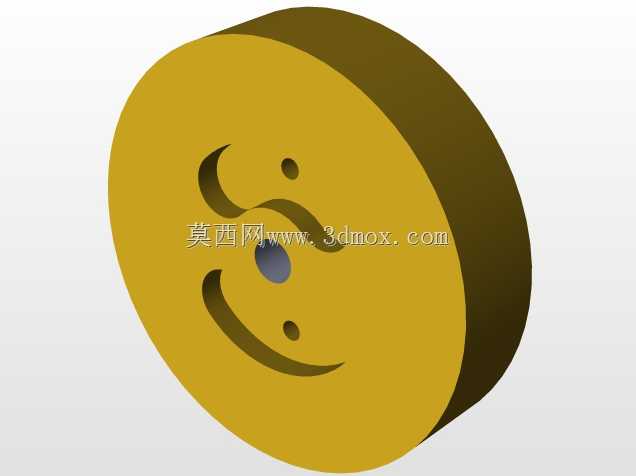

　　从设计思路看，弯头部位不仅承担介质导向作用，也使管路走向更加紧凑。管道弯曲后与气缸支承形成稳定连接，减少了外置管路悬空带来的振动风险。活塞、连杆和飞轮之间的相对位置需要在建模时重点校核，尤其是曲柄销回转半径、连杆长度与活塞行程之间的匹配关系，若比例不合理，容易出现运动干涉或死点通过困难。飞轮采用轮缘较厚的盘式构型，外缘质量集中，可在较低转速下提供足够惯量；轮辐区域开设镂空窗口，既减轻非必要质量，也便于观察内部曲柄运动。

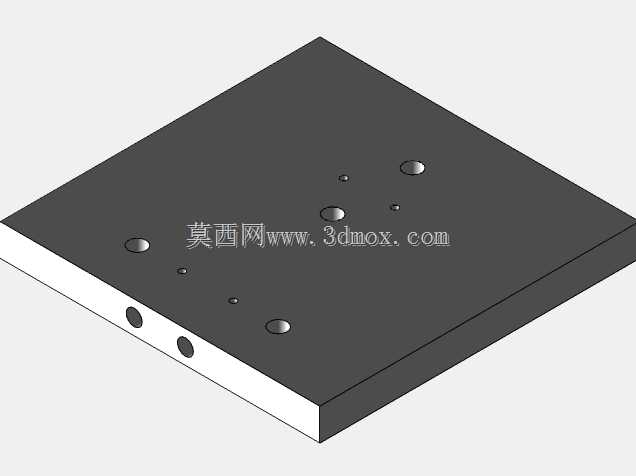

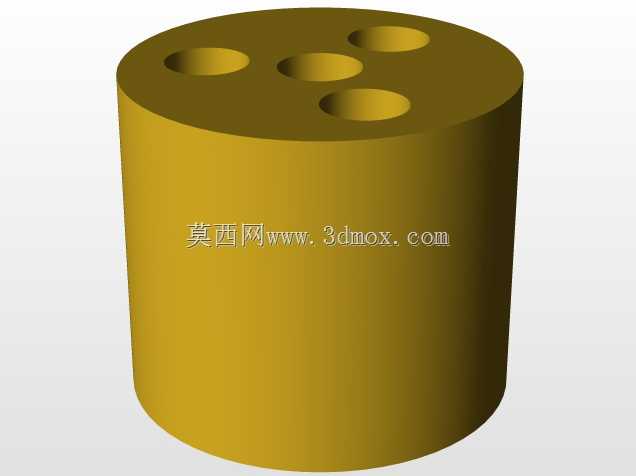

　　外形边界方面，底座承担全部安装基准，底面平整，可直接放置于实验台面，也可通过螺钉孔位固定到展示架上。气缸与管路组件位于底座前部，飞轮向后侧展开，整体重心落在基座范围内，运转时倾覆风险较低。安装时应保证飞轮轴线与曲柄支承同轴，活塞运动方向与连杆摆动平面一致，弯头连接处需预留密封和拆装空间。对于三维建模人员，可围绕管路曲率、活塞密封段、连杆铰接点、飞轮配重和基座固定方式进行细化；对于结构选型人员，则可据此评估小型蒸汽动力演示装置、压缩空气驱动教学设备以及机械原理展示台的布局可行性。
