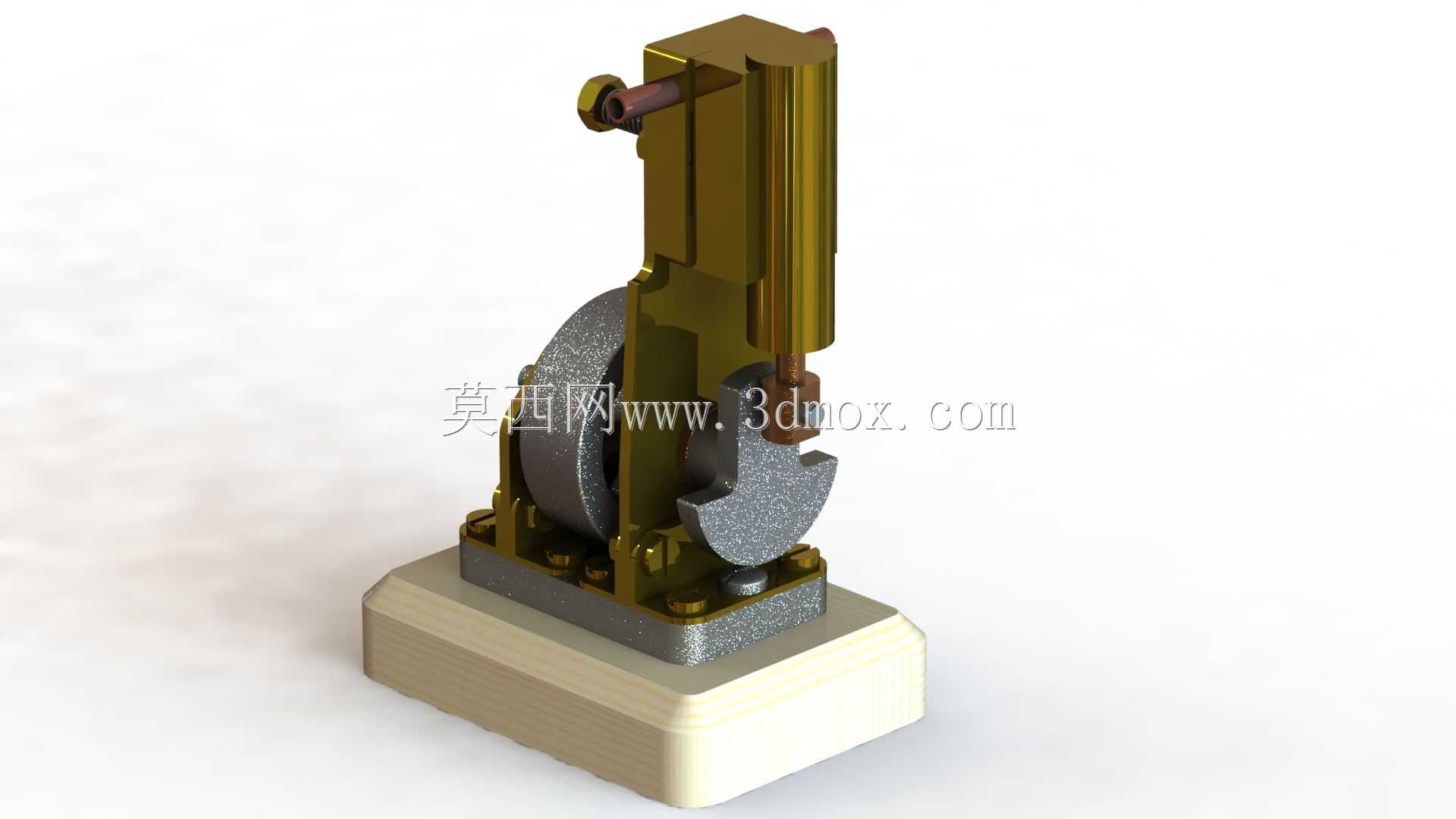

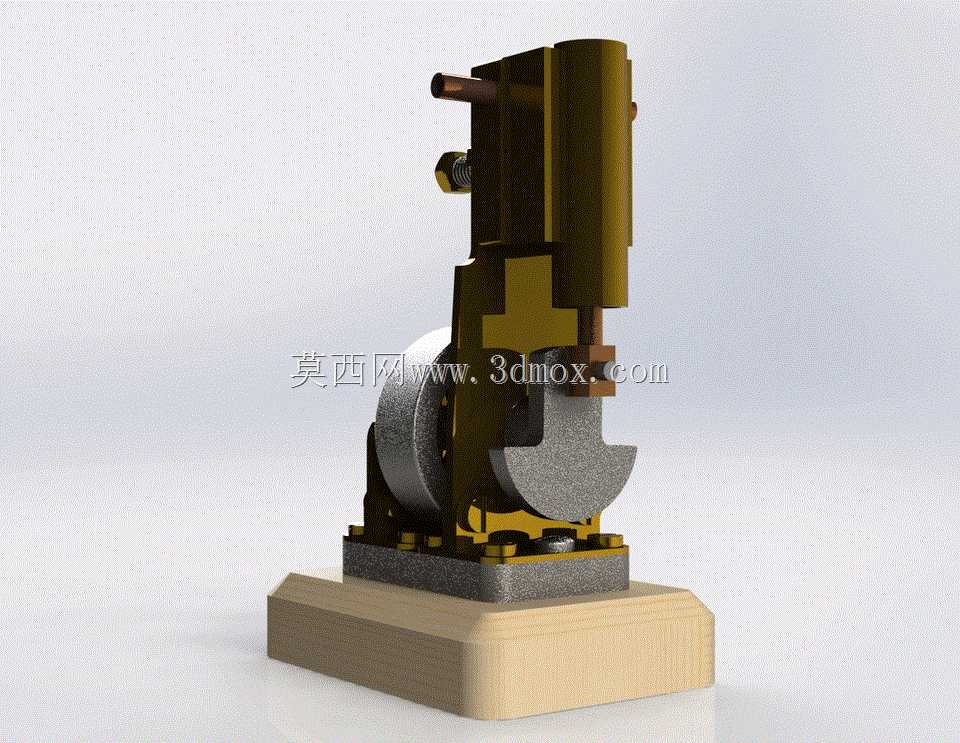

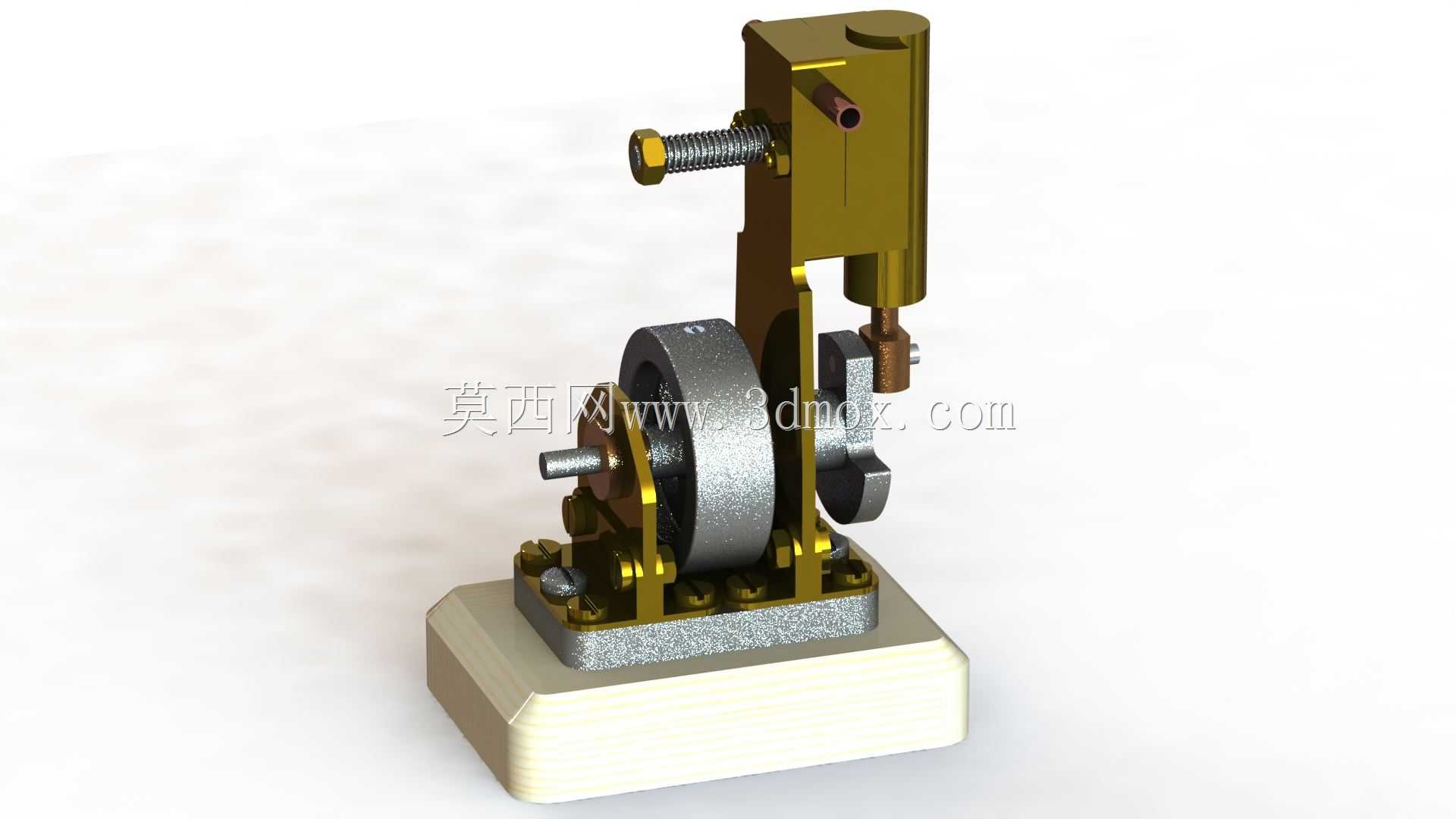

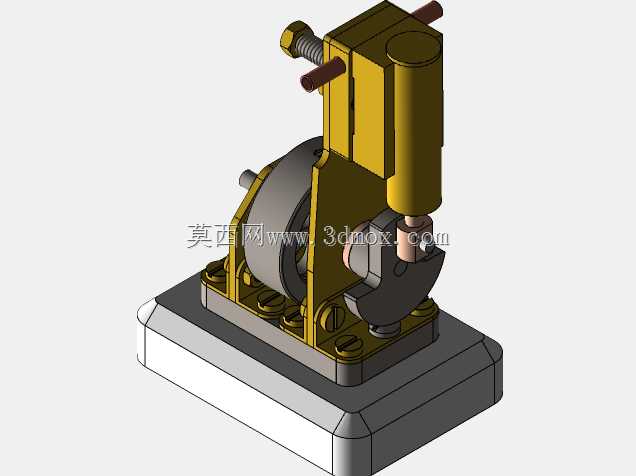

立式摆动式蒸汽机结构设计三维作品

这款立式摆动蒸汽机的结构设计，核心围绕小功率往复式动力输出场景展开，常见于早期小型工业设备驱动、教学演示模型、复古动力装置复刻领域，可作为小型发电机组、微型加工设备的动力源，依靠蒸汽压力推动活塞做往复运动，再通过曲柄结构将直线运动转化为旋转运动输出扭矩。从结构布局来看，采用立式排布能够最大程度压缩设备的横向安装空间，底座采用带台阶的矩形结构，预留了四个安装固定孔位，安装时可直接通过螺栓固定在安装基座上，安装边界的长宽尺寸控制在紧凑范围内，适配桌面级演示场景或小型设备的集成安装需求。摆动式配气结构是这款设备的核心设计特点，缸体可绕上部进气销轴小角度摆动，无需额外设置复杂的配气阀组，依靠缸体自身的摆动即可完成进排气口的切换，大幅简化了整体结构，减少了运动部件的数量，降低了加工与装配的难度，同时也提升了设备运行的可靠性，减少了故障点。上部的缸体部分采用黄铜质感的结构设计，既符合早期蒸汽机的材质使用特征，也具备良好的耐磨与密封性能，活塞与缸筒的配合间隙经过精准设计，能够保证蒸汽压力的有效利用，减少漏气损耗。下部的曲柄飞轮组件采用灰铸铁质感的结构，飞轮自身的配重经过动平衡校准，能够储存旋转运动的惯性，保证设备运转的平顺性，避免活塞运动到上下止点时出现卡滞，同时也能稳定输出转速，降低扭矩波动。底座部分采用浅色的绝缘基座结构，既可以隔绝设备运行时的振动传递，也能起到稳定重心的作用，避免设备高速运转时出现晃动。在设计过程中，各运动部件的干涉检查是重点内容，缸体摆动的角度范围经过反复校核，保证摆动过程中不会与下部的支架、飞轮结构发生碰撞，活塞的行程与曲柄的偏心距经过匹配计算，能够在给定的蒸汽压力下输出足够的扭矩，同时保证运动过程无死点。各连接部位的密封结构也做了针对性设计，进气销轴部位、活塞与缸筒配合部位都预留了密封件的安装槽位，可适配不同类型的密封填料，保证蒸汽压力的稳定。整体结构没有冗余的设计部件，所有结构都服务于动力输出的核心功能，拆解后可分为缸体组件、活塞连杆组件、曲柄飞轮组件、底座支架组件四个模块，各模块之间通过螺栓或销轴连接，拆装维护十分便捷，既可以作为机械原理教学的演示教具，帮助学习者理解往复式动力设备的运动原理，也可作为小型蒸汽动力装置的原型参考，用于小型动力设备的改装与开发。
