泵组配套卧式冷却换热装置结构

　　该装置面向泵组长时间连续运行时的介质温控需求，常见于液压泵站、润滑系统、工业冷却回路以及试验台管路中。泵在输送油液或其他工艺介质时，能量损耗会转化为热量，若介质温度持续升高，黏度下降、密封件老化加快，泵内摩擦副的润滑状态也会变差。配套冷却器后，高温介质在筒体内与冷却侧形成热交换，再回到泵入口或油箱回路，使系统温度维持在允许区间。

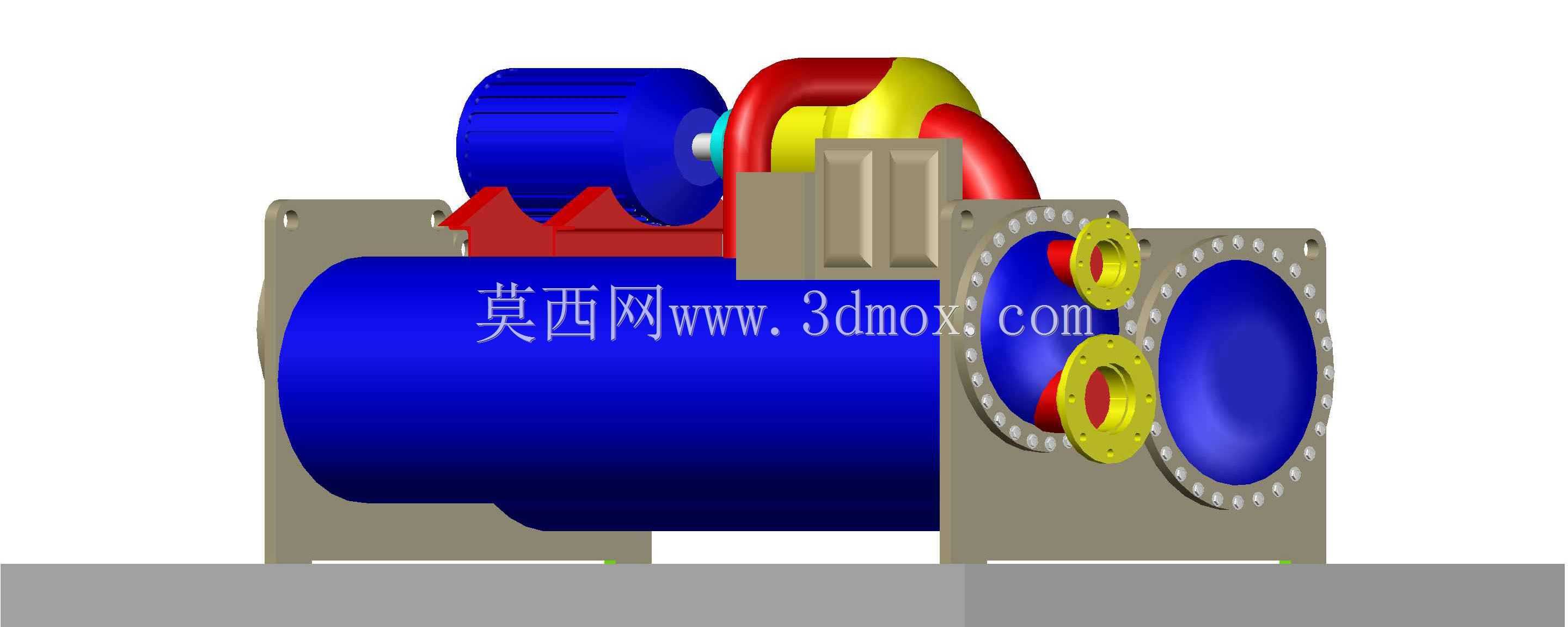

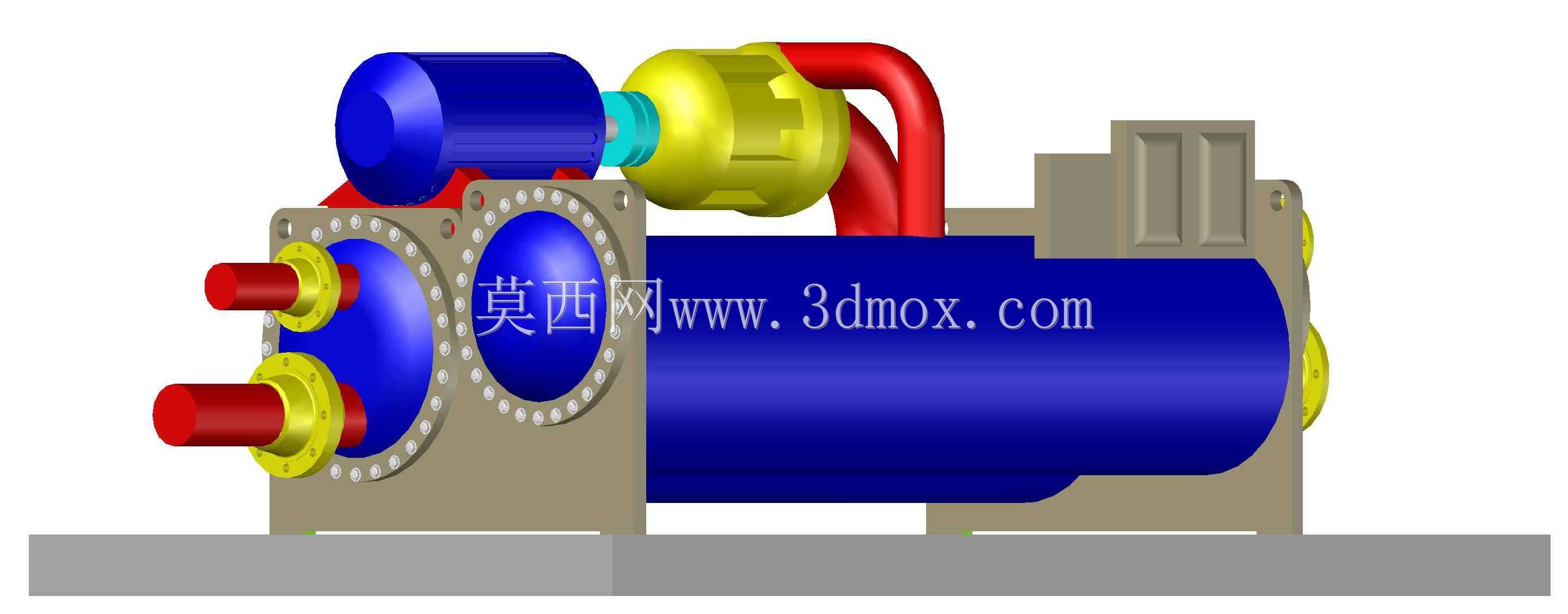

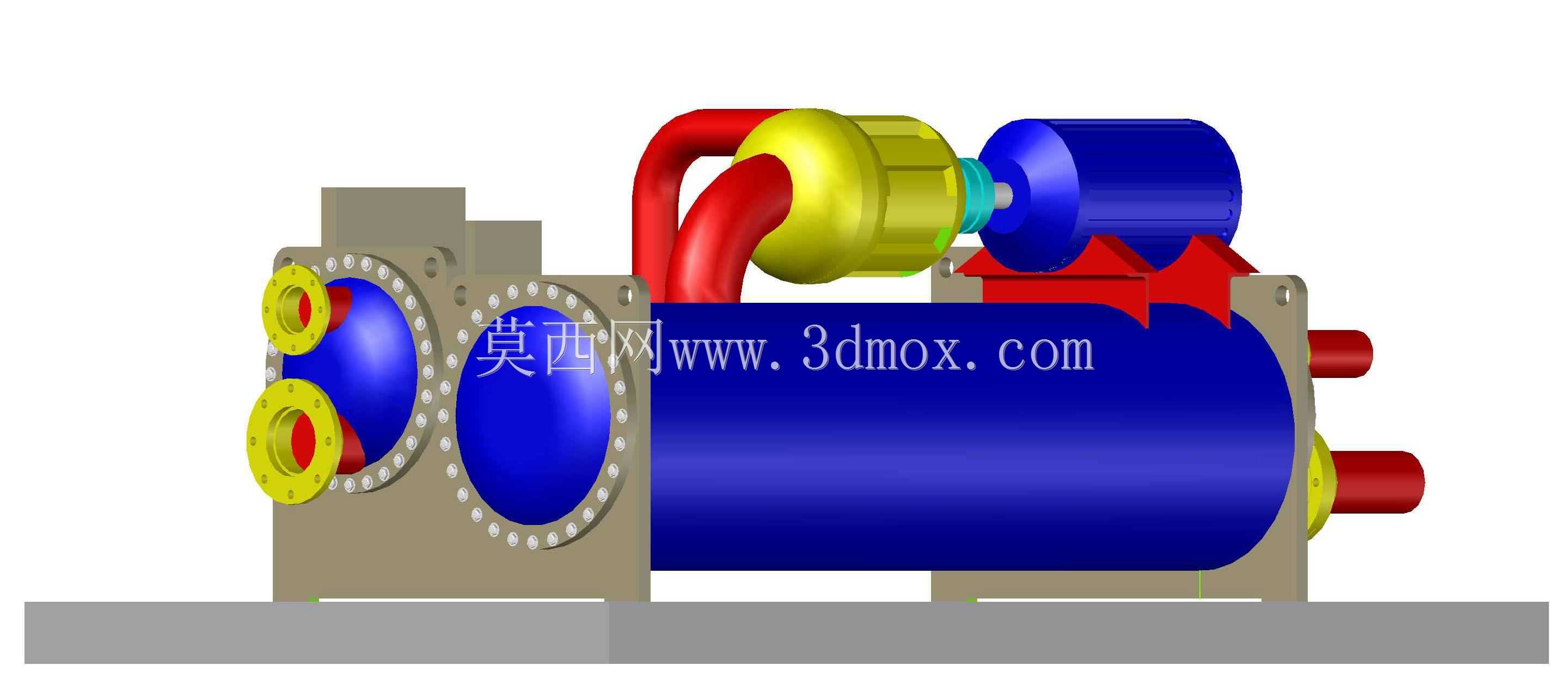

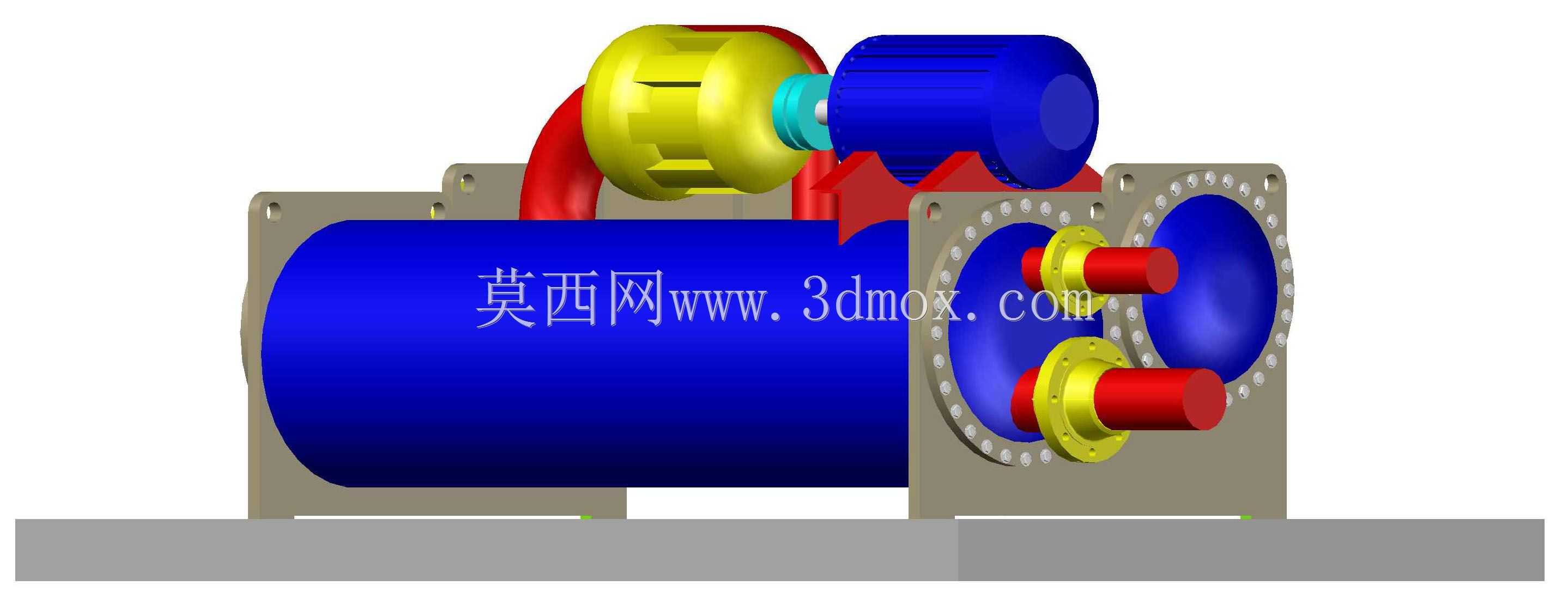

　　模型主体采用卧式筒体布局，筒体一端布置大口径法兰连接面，端面上分布密集螺栓孔，用于与管路或阀组形成刚性密封连接；侧面设置两个较小的带颈法兰接口，分别承担冷却介质进出或旁通连接。法兰孔位、凸台高度和密封面宽度在建模时均按装配关系保留，便于后续核对垫片、螺栓规格以及扳手操作空间。筒体下方设置支撑脚，支撑面与底座接触，承担设备重量并限制横向位移；支脚位置需要结合现场基础梁、泵房管路高度和检修空间确定，避免安装后与地面排水沟、管线桥架发生干涉。

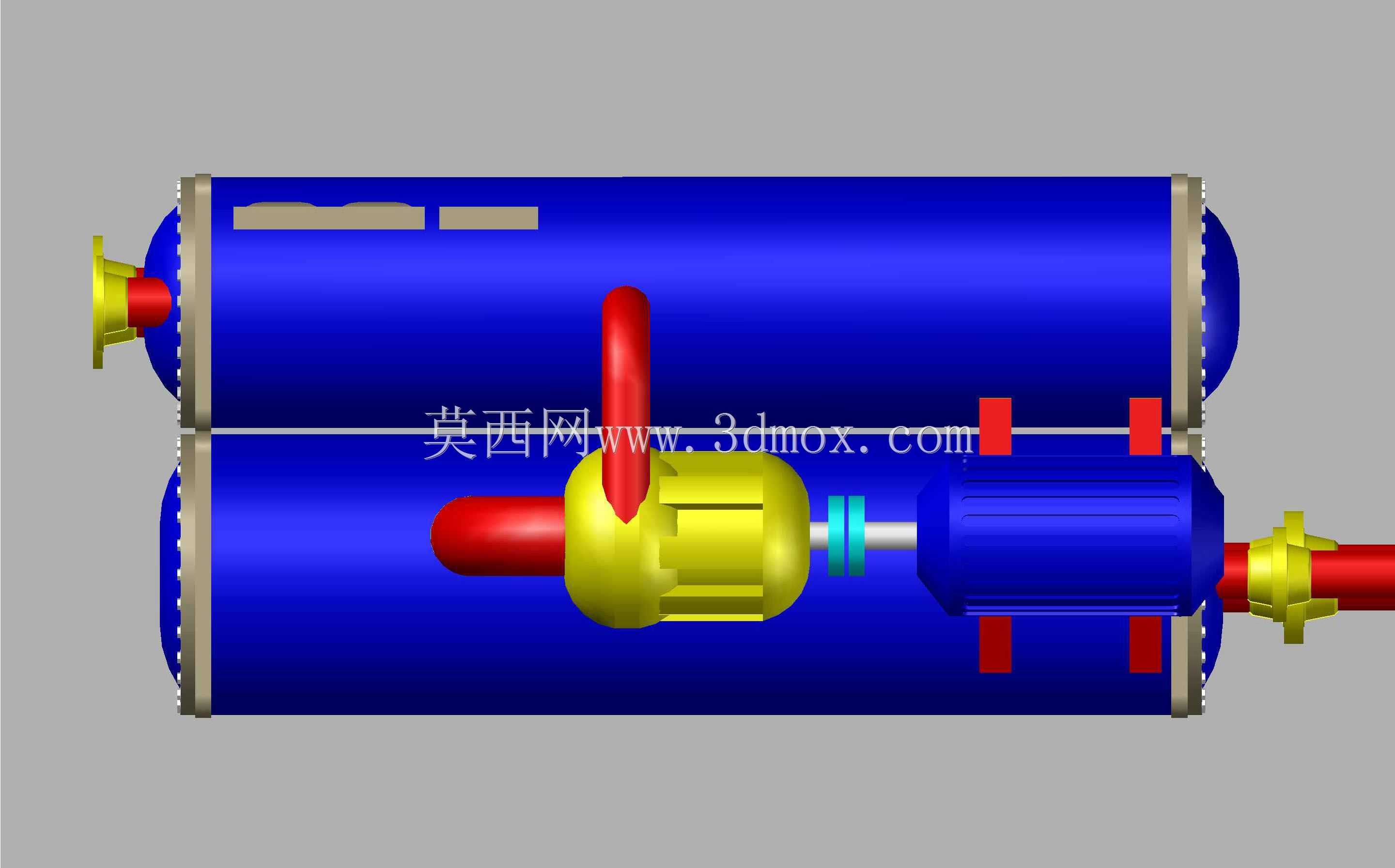

　　装置上部集成驱动与流道相关部件，蓝色圆柱段对应电机或泵驱部分，红色弯管构成介质转向通道，黄色壳体区域体现叶轮或腔室外部轮廓。弯管处采用大圆弧过渡，目的是降低流体转向时的局部阻力，减少涡流和压力损失。相邻部件之间通过凸缘、定位面和紧固件连接，模型中保留了块状安装座与加强结构，可用于检查装配顺序：先固定筒体与支架，再安装上部驱动组件，最后连接弯管、法兰和外部软管。

　　从安装边界看，卧式筒体决定了设备的主要长度方向，端部大法兰前方需要预留管道对接和螺栓穿装空间；上部驱动组件高度较高，检修时应保证电机拆装、叶轮检查和管路拆卸的垂直空间；侧面小法兰周围也要留出阀门、软管和接头的操作位置。用于泵软管连接时，软管端接头应与接口轴线保持合理角度，避免强行弯折造成附加应力。

　　结构设计上，筒体壁厚、法兰厚度和支脚间距需要结合工作压力、介质重量及振动工况校核。泵组运行中存在压力脉动，冷却器与泵之间若采用软管过渡，可吸收部分振动和位移，但软管不能替代刚性支撑。三维建模时将筒体、法兰、弯管、驱动部件和支架分别建立独立实体，能够清晰表达干涉关系、维护路径和管路走向，也为工程图拆图、螺栓清单统计以及选型布置提供直接依据。
